伸缩臂叉装式工程作业设备结构设计

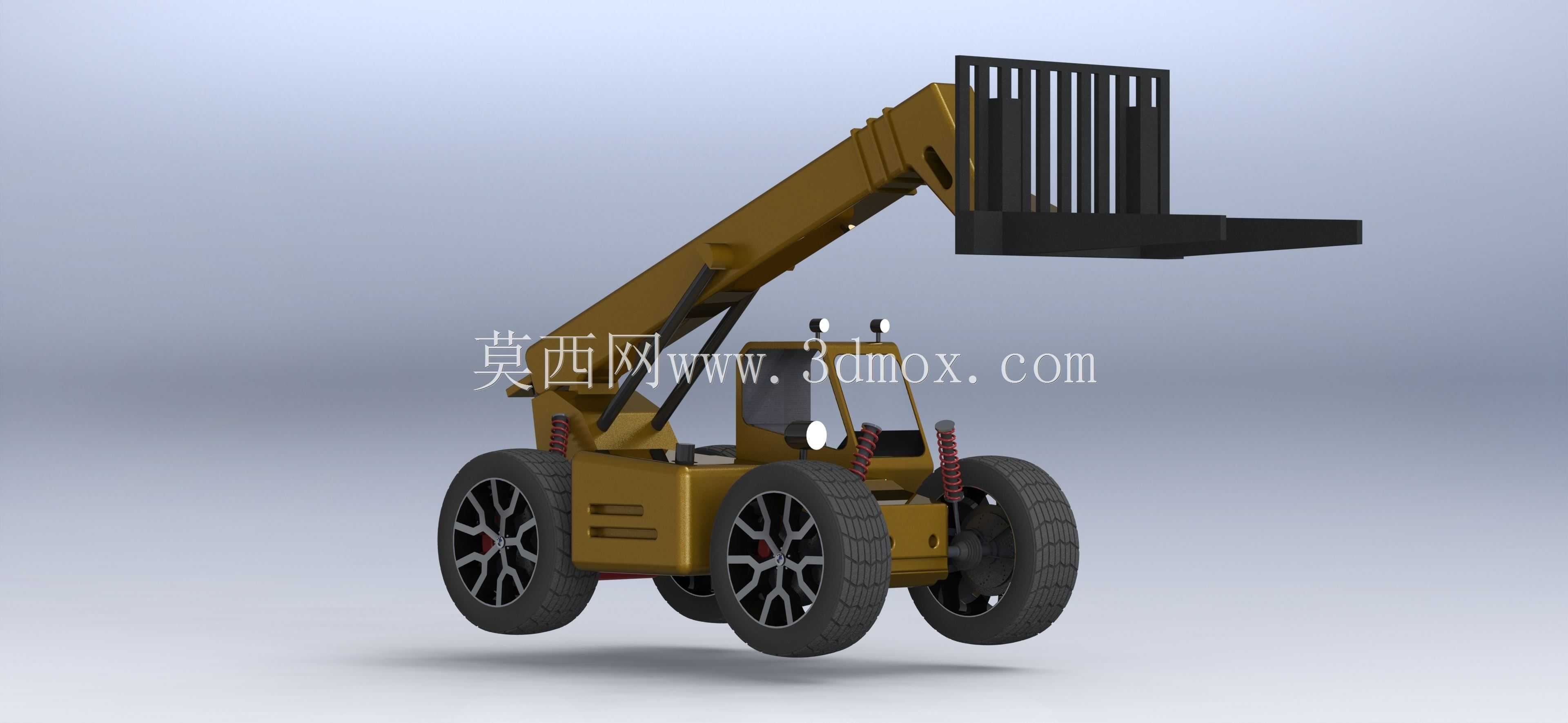

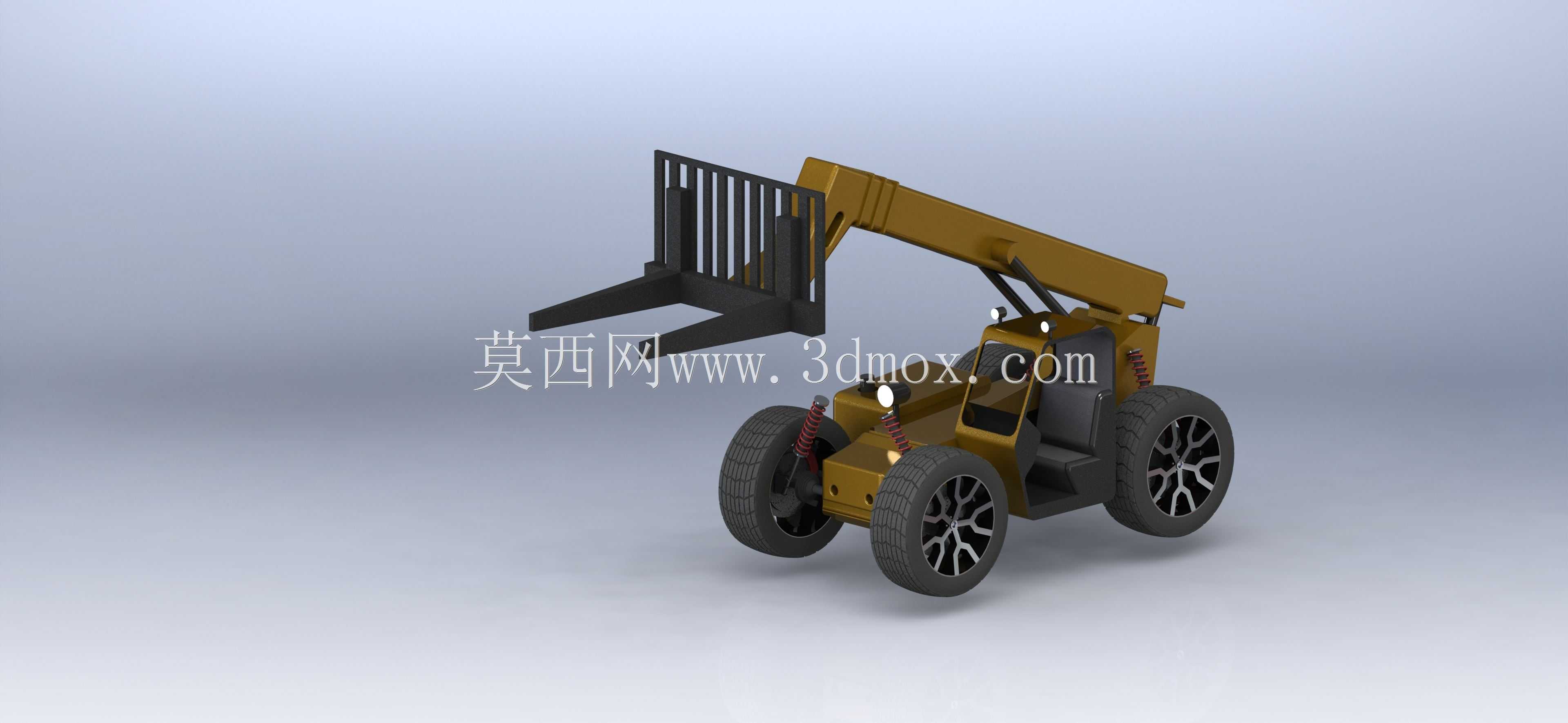

　　这款伸缩臂叉装作业设备的三维结构，核心围绕狭小场地内的散料堆垛、短距离转运、轻型设备举升作业场景搭建，区别于传统平衡重式叉车的固定门架结构，采用可俯仰伸缩的臂架布局，能在臂架伸展范围内覆盖不同高度、不同水平距离的作业点位，适配厂区内货堆高位码放、户外零散建材转运、车间内轻型设备安装就位这类需要灵活调整作业半径的工况。从结构布局来看，整机采用四轮轮式行走底盘，前后轮距保持一致，转向轮预留足够的转角空间，能在狭窄通道内完成小半径转向，适配厂区内部通道、仓储区这类空间受限的作业环境；底盘上部的臂架铰接点布置在车体靠后位置，臂架俯仰油缸的安装座做了加强筋处理，避免举升重载时铰接部位出现应力集中，臂架内部采用多节嵌套的箱型结构，每节臂的滑块导向面预留了磨损调整间隙，长期使用后可通过调整垫片补偿导向滑块的磨损量，保证臂架伸缩的平顺性。

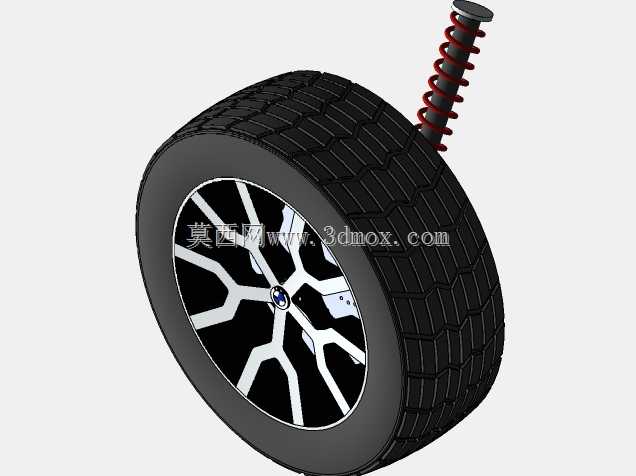

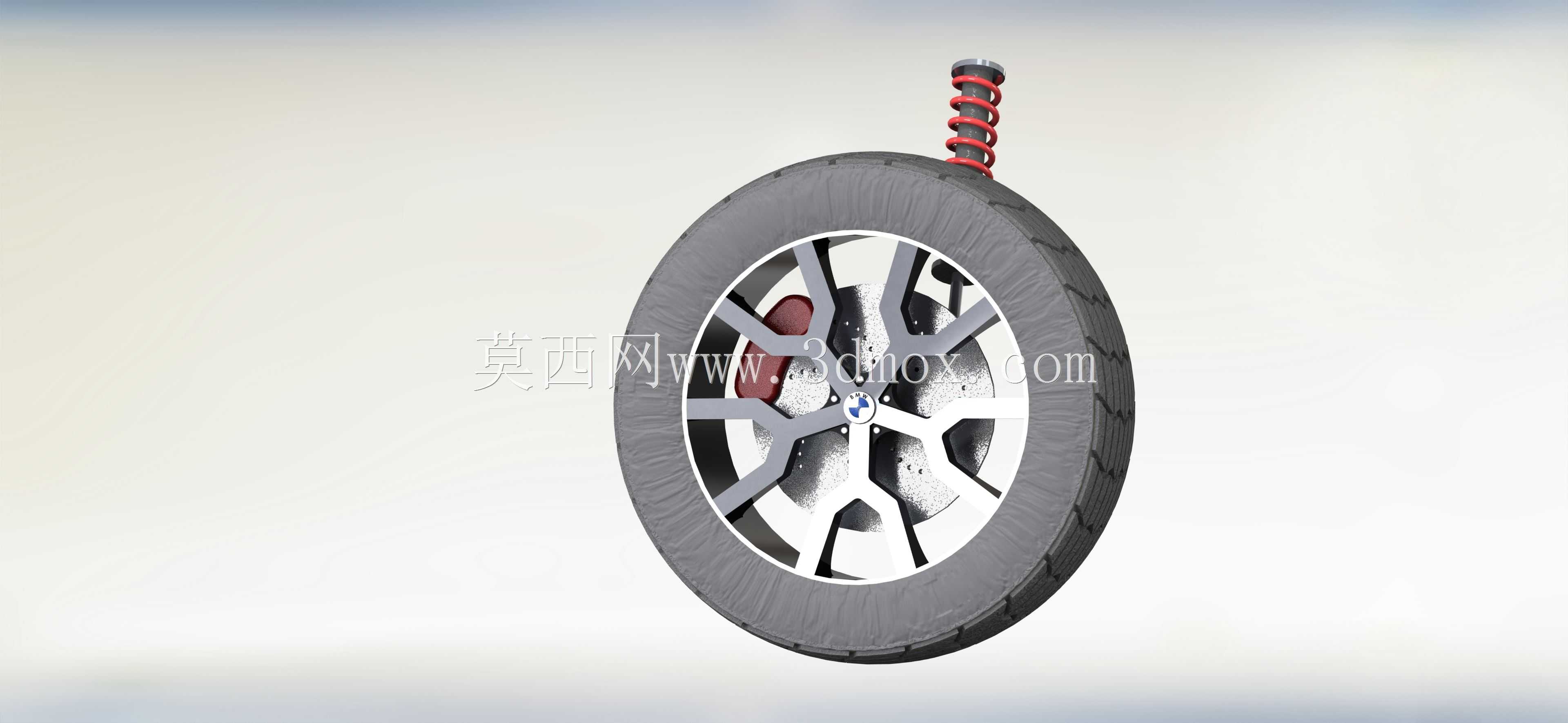

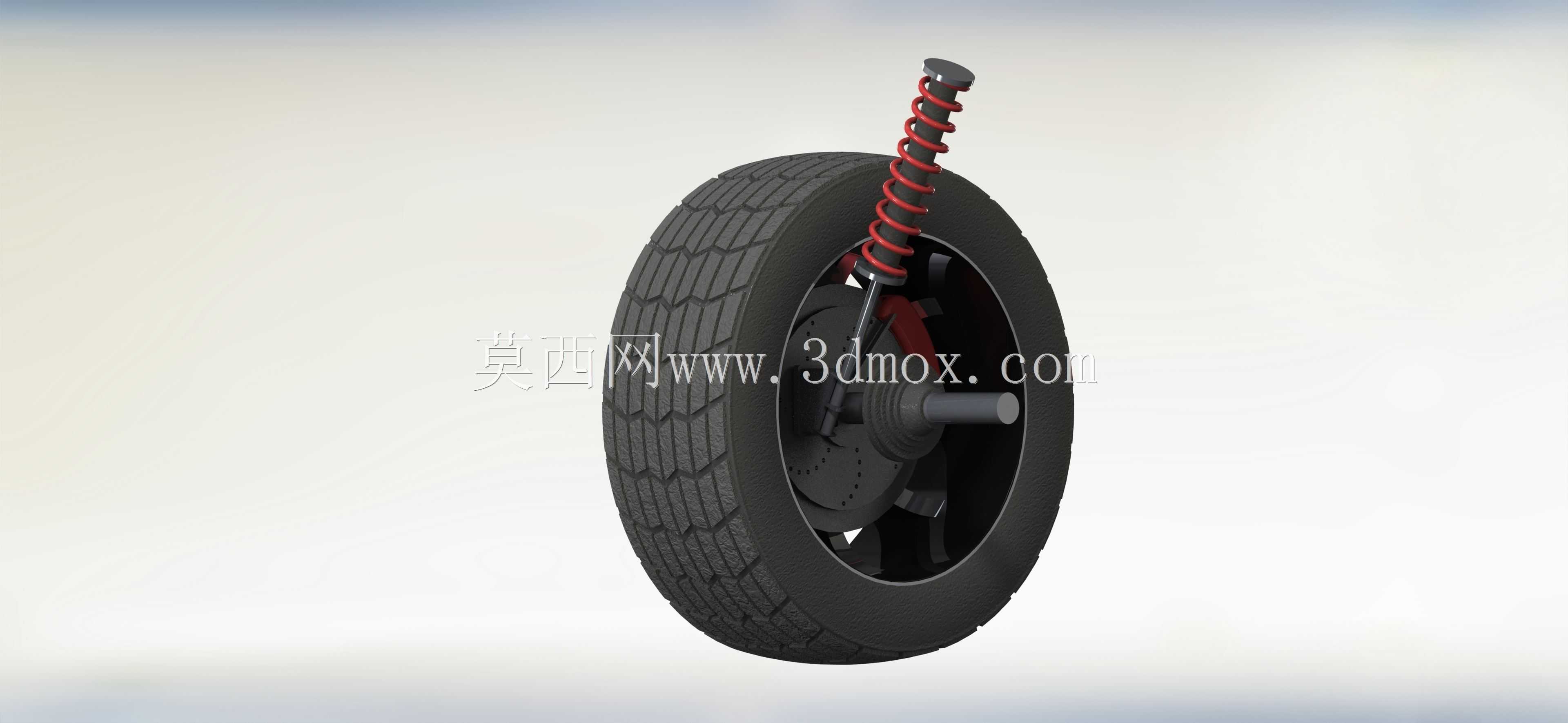

　　前端的叉装属具采用栅栏式挡货架搭配标准货叉的结构，挡货架的竖杆间距经过优化，既能阻挡散装货物向后滑移触碰臂架结构，又不会遮挡作业时的前方视野，货叉与属具架的连接采用快换挂接结构，后续可根据作业需求更换铲斗、吊臂等不同属具，拓展设备的适用场景。行走系统的悬架部分采用螺旋弹簧搭配阻尼筒的结构，弹簧刚度匹配整机满载时的载荷，能在厂区非硬化路面行驶时过滤路面颠簸，避免臂架上的载荷因为剧烈颠簸出现滑移；车轮采用大尺寸宽胎设计，接地比压控制在较低范围，可在砂石、松软土路这类临时作业场地通行，不会出现严重的陷车问题。

　　驾驶区域布置在臂架侧方，座椅位置预留了足够的操作视野，操作员可直接观察到货叉的作业位置与臂架伸展状态，减少作业时的视野盲区；车体内部的动力舱布置在驾驶座后方，预留了液压泵、控制阀组的安装空间，液压管路沿臂架内侧排布，固定卡扣的位置避开了臂架伸缩时的运动干涉区域，避免臂架反复伸缩过程中磨损液压管路。从安装边界来看，整机收拢状态下的长度控制在紧凑范围，可通过标准宽度的厂区通道与车间大门，臂架完全收回、下落至最低位置时的整机高度满足常规车间的进门高度要求，不需要额外拆解部件即可完成不同作业区域之间的转场；臂架最大伸展高度覆盖常规仓储货架的顶层高度，最大作业半径可覆盖货车车厢的中部位置，不需要频繁移动整机即可完成车厢内不同位置的货物装卸作业。

　　结构设计过程中，针对臂架举升重载时的整车稳定性做了布局优化，车体后部预留了配重安装空间，可根据前端属具的额定载荷匹配对应重量的配重块，避免臂架前伸举升时出现整车前倾的风险；各个铰接点的销轴采用耐磨材质，销轴端部设置了润滑脂注油通道，日常维护时可直接在外部加注润滑脂，不需要拆解周边结构即可完成铰接点的保养作业。
