卡坎巴巴斯库兰特侧翻式自卸货厢结构

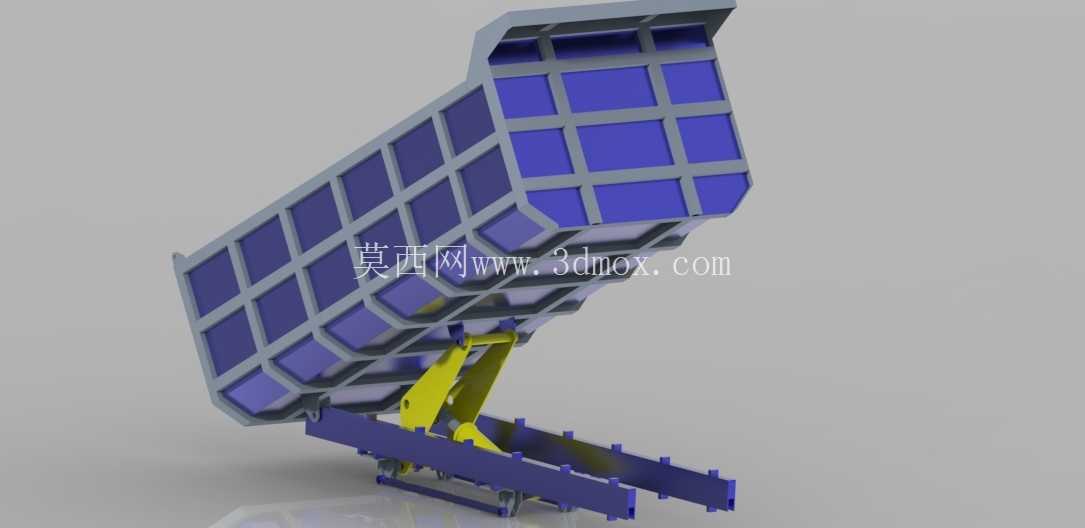

　　这款侧翻式自卸货厢结构，主要适配于山地、丘陵区域的散装物料短途转运场景，在农田改造、小型基建、矿点零散出渣作业中，相比后翻式货厢拥有更灵活的卸料方位优势，尤其适合作业面狭窄、车辆无法正对着料堆停靠的工况，侧翻卸料时不需要反复调整车身位置，能大幅缩减卸料环节的辅助时间。从结构设计逻辑来看，货厢主体采用栅格式侧壁结构，并非传统的全封闭钢板厢体，这种设计首先是降低了货厢自身的自重，在额定载重限制下能提升有效装载量，同时栅格结构的通风性更好，在运输含水率较高的渣土、农作物秸秆类物料时，能减少物料在厢壁的粘附残留，降低卸料后的清理工作量。栅格的筋板排布经过受力校核，横向筋板与纵向筋板的交叉位置做了圆弧过渡处理，避免应力集中导致的焊缝开裂，每块栅格单元的尺寸控制在合理范围，既可以阻挡大块物料从侧壁洒落，又不会因为筋板过密增加不必要的重量。举升机构采用双液压撑杆布局，撑杆的铰接点位置经过反复优化，下铰接点固定在副车架的加强梁位置，上铰接点连接在货厢底部的纵梁加强座上，举升过程中货厢的翻转角度可以达到45度以上，足以让粘性较低的散装物料完全滑落，不会出现积料问题。

　　副车架部分设计了与底盘大梁连接的固定孔位，孔位间距符合常规轻型自卸车的底盘安装标准，不需要对底盘做大规模改装就可以完成装配，货厢与副车架的翻转铰接点布置在货厢的一侧纵梁下方，铰接轴采用耐磨衬套结构，长期使用后只需要更换衬套就可以恢复配合精度，降低维护成本。货厢的底板采用加厚钢板拼接，底板下方布置了多道纵向加强筋，筋板高度从铰接侧向举升侧逐步过渡，匹配举升过程中的受力分布，避免举升时底板出现变形。在安装边界上，这套货厢结构的整体宽度控制在轻型载货汽车的法规允许范围内，安装后不会超出车身两侧的后视镜视野范围，货厢举升后的最高点高度也符合常规作业场景的限高要求，不会碰到低空的线缆、棚架等障碍物。

　　货厢的前挡板位置预留了安装防浪板的连接孔位，如果运输流动性较强的散装物料，可以加装防浪板避免物料在行驶过程中向前涌动影响行车稳定性。侧翻结构的锁止机构设计在货厢的非铰接侧，采用机械式锁钩配合液压联动解锁，举升前锁钩自动脱开，货厢回位后锁钩自动卡紧，不需要人工手动操作锁止装置，减少作业人员的操作风险。在细节设计上，所有的铰接位置都预留了润滑脂注油嘴，日常维护时可以直接加注润滑脂，不需要拆解结构就能完成保养，货厢的边角位置都做了倒角处理，避免尖锐棱角在作业过程中刮伤操作人员或者刮破物料包装袋。

　　这套结构的三维建模过程中，所有的板件厚度、铰接点间隙都按照实际加工公差设置，虚拟装配时已经验证了举升全程不存在运动干涉，液压撑杆的行程与安装距完全匹配市面上常规的轻型自卸车液压配件，生产时不需要单独定制非标液压件，能有效降低生产制造成本，也方便后期运维时更换配件。针对不同的物料运输需求，栅格式侧壁还可以加装可拆卸的金属网片，网片的网孔尺寸可以根据运输物料的粒径调整，运输小粒径物料时加装网片就能避免撒漏，运输大粒径物料时拆除网片可以进一步降低自重。货厢尾部的挡板采用上开式铰接结构，卸料时挡板可以在物料的推力下自动打开，不需要额外设置开启机构，结构简单可靠，故障率极低。
