室内中柱式旋转楼梯结构设计方案

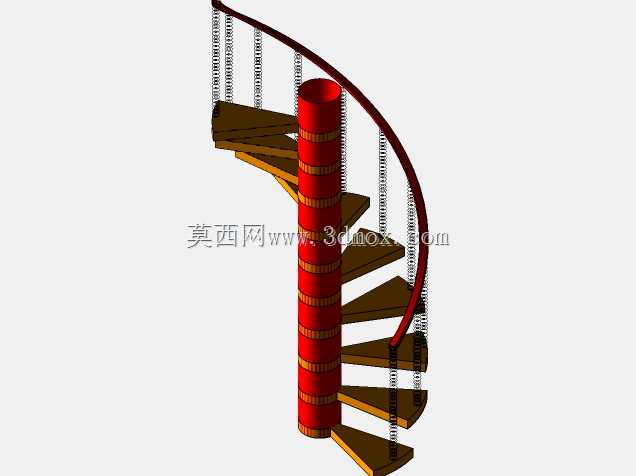

　　这类中柱式螺旋楼梯常应用在loft空间、小型商业门店、复式住宅、工业设备操作平台等垂直通行场景，相比直跑楼梯能节省至少60%的平面投影面积，在狭小空间内完成上下层的通行连接，同时本身具备较强的结构展示性，也可作为空间视觉焦点使用。从结构逻辑来看，整套构件以中心承重柱为核心受力载体，所有踏步板均以中心柱为圆心呈放射状排布，每一级踏步的内端与中心柱做刚性连接，外侧通过弧形扶手与竖向栏杆串联成整体，形成稳定的空间受力体系，日常通行时的竖向荷载会通过踏步板直接传递到中心柱，再由中心柱传导至上下两端的建筑结构连接面，外侧栏杆与扶手除了防护作用外，也能对踏步外端形成约束，减少踏步悬挑端的形变幅度。

　　设计过程中首先要确定中心柱的安装定位，需要匹配上下层楼板的预留洞口位置，中心柱的直径通常根据通行荷载调整，常规民用场景下中心柱直径控制在150-250mm区间，整套楼梯的平面投影外轮廓直径一般控制在1600-2200mm范围，保证踏步外侧的有效通行宽度不小于600mm，满足单人正常通行的尺寸要求。踏步板的旋转升角需要严格控制，每一级踏步的高度差保持均匀，常规设计踏步高度在150-180mm之间，踏步的外侧宽度不小于200mm，避免通行时出现踏空风险，踏步板的材质可根据使用场景选择实木、钢板、钢化玻璃等不同材质，三维建模时需要预先匹配不同材质的连接结构，比如钢板踏步可直接焊接在中心柱的预留连接位上，实木踏步则需要在中心柱上预留金属连接件做锁固。

　　外侧的弧形扶手需要匹配踏步的螺旋升角做平滑过渡，建模时通过螺旋线作为路径扫描生成，保证扶手的弧度连续无拐点，竖向栏杆的间距控制在110mm以内，符合建筑防护的安全间距要求，栏杆下端与踏步外端做固定连接，上端与扶手做嵌入式或者焊接固定，形成连续的防护体系。安装边界方面，中心柱的下端需要固定在下层地面的承重结构上，通常采用膨胀螺栓或者预埋钢板做连接，上端则需要与上层楼板的洞口结构做固定，避免楼梯整体出现晃动，整套楼梯的安装不需要额外占用过多的墙面支撑，对于洞口周边的墙体结构要求较低，只要上下连接点的结构强度满足承重要求即可完成安装。

　　建模过程中需要重点校验踏步的旋转轨迹与扶手的螺旋路径是否完全匹配，避免出现栏杆与踏步位置错位、扶手弧度不顺的问题，同时要核对每一级踏步的高度差，保证整段楼梯的爬升高度与上下层的层高完全匹配，最后还要预留出扶手与墙面、洞口边缘的安全间隙，避免安装后出现通行剐蹭的问题。这类结构的楼梯在实际使用中还要考虑防滑设计，踏步表面需要做防滑处理，尤其是金属材质的踏步，需要在踏面增设防滑条或者做防滑纹理处理，提升通行安全性。
