立式支腿结构承压储运用罐体设备

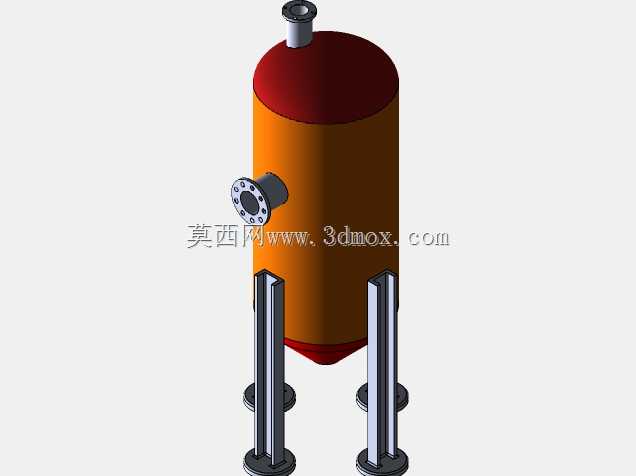

　　在精细化工、食品制药、油气储运等多个工业生产场景中，这类立式承压罐体是衔接上游工艺出料与下游工序进料的核心中转存储单元，区别于常压储罐，其结构设计全程围绕承压工况下的密封可靠性、载荷分布合理性展开，可在设定的工作压力区间内完成带压介质的暂存、缓冲、气液分离等作业，避免上游工序出料压力波动对下游连续生产造成冲击。从结构设计逻辑来看，罐体主体采用等径直筒搭配上下标准椭圆封头的构型，这种组合并非随意选择——上封头的曲面曲率可均匀分散内部介质压力带来的环向与轴向应力，避免直角结构处的应力集中问题，下封头的锥收结构则能在排料过程中引导介质内的沉积杂质向底部排污口汇聚，减少罐内残留死角。罐体顶部设置的小口径轴向接口，主要用于安装安全阀、压力表等安全附件，或是接入排气、泄压管路，接口处采用凸台加厚设计，弥补开孔对筒体结构强度的削弱，避免开孔边缘出现应力超限的情况。罐体侧部设置的带颈对焊法兰接口，是主要的物料进出通道，法兰密封面采用突面结构，可适配缠绕式垫片完成静密封，带颈结构的过渡段能将接口处的集中载荷平缓传递到筒体壁面，相比平焊法兰更适合中低压的连续生产工况。

　　支撑结构采用三根均匀分布的立式支腿，支腿沿筒体周向120°排布，每根支腿底部带有圆形安装底板，底板上预留螺栓安装孔，可通过地脚螺栓与设备基础或钢结构平台完成固定，这种三点支撑的构型对安装基础的平面度公差容忍度更高，不会出现四点支撑常见的虚腿、载荷分配不均问题；支腿与筒体的连接位置经过载荷计算，避开了筒体环向焊缝区域，同时在连接位置增设加强垫板，分散支腿传递的支撑反力，避免局部压应力过大造成筒体变形。

　　从安装边界来看，建模时已预留出法兰接口的螺栓操作空间，侧部法兰外端面到筒体中心的距离满足法兰螺栓拆装时的扳手操作行程，顶部接口的上方预留了安全附件的安装与检修空间，支腿的高度设置既满足底部排料管路的布置需求，也预留了排污操作的作业空间，整体安装占地尺寸适配常规中小型化工装置的设备布置间距要求。在功能实现层面，罐体的壁厚取值结合常用的中低压工作压力区间完成计算，筒体内壁光滑过渡无突兀结构，减少介质流动时的阻力，也便于后续的清洗与检修作业；所有接口的方位排布兼顾管路走向的合理性，避免管路出现过多弯折造成的压损，同时也让日常巡检时的仪表读数、阀门操作更符合人体工程学要求。

　　这类设备在实际产线中，常被安装在反应工序之后，用于缓冲反应釜出料的压力波动，或是安装在进料工段之前，稳定进料的压力与流量，部分工况下也可作为小型的气液分离罐体使用，利用介质在罐内的流速降低实现气相与液相的初步分离，减少后续管路的带液问题。建模过程中对各部件的连接关系做了完整还原，包括支腿与筒体的焊接位置、法兰与筒体的对接焊缝、封头与筒体的环向连接位置，结构细节完全符合实际加工的工艺要求，没有出现违背制造逻辑的不合理结构，可直接用于设备布置演示、管路对接校验、结构受力分析的参考模型，也能作为同类承压设备设计时的构型参考，帮助设计人员快速完成初步方案的结构搭建，减少重复建模的工作量。
