减压阀配套滑轮传动组件结构设计

　　这套滑轮组件是减压阀调节机构中的核心传动执行部件，主要应用在工业管路减压阀的手动调节、远程传动调节场景中，承担将外部输入的旋转力矩平稳传递至减压阀阀芯调节端的作用，避免直接操作阀杆带来的力矩偏移、操作力过大问题，在化工管路、市政供水管网、工业蒸汽输送系统的减压阀组中都能见到这类结构的应用。从实际使用场景来看，这类滑轮组件通常安装在减压阀的操作侧，部分带远程操作需求的阀组会将滑轮通过连杆或钢索连接至就近操作位，操作人员无需靠近高温、高压管路侧即可完成减压阀的压力参数调节，大幅提升管路运维的操作安全性，尤其在蒸汽管路、腐蚀性流体输送管路上，这类间接操作的传动结构能有效降低运维人员的作业风险。

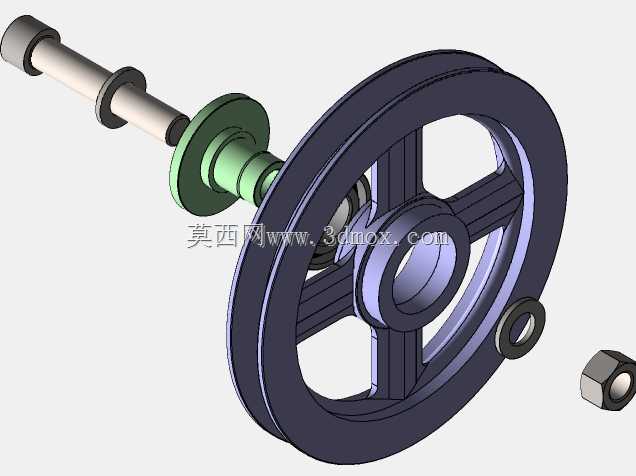

　　从功能特性上看，这套滑轮组件采用了轮轴一体化的装配设计，核心承载轮体为三辐条式结构，相比实心轮体在保证结构强度的前提下大幅降低了自身重量，转动惯量更小，操作时的迟滞感更弱，调节过程的力矩反馈更清晰。轮体中心的轮毂部位做了加厚处理，与支撑轴的配合段设置了轴肩定位结构，避免轮体在转动过程中出现轴向窜动，保证力矩传递的同轴度。支撑轴上配套设置了两个定位轴套，分别对轮体的两侧端面进行限位，轴套与轴身采用间隙配合，装配时可根据实际安装间距调整轴套的压紧量，适配不同安装基座的厚度公差。轴的输入端做了扁位结构设计，方便配套操作手柄或者钢索轮进行连接，避免转动过程中出现连接打滑的问题；轴的输出端设置了连接轴颈，可直接与减压阀的阀杆调节端通过联轴器或者插销结构连接，传动路径短，力矩损失小。

　　设计过程中首先考虑的是安装边界的适配性，整个组件的轴向安装尺寸预留了足够的调节余量，支撑轴的伸出长度可根据阀组的安装支架厚度进行适配裁切，轮体的外径尺寸经过力矩匹配计算，在常规成年人操作力范围内可输出足够的阀杆调节力矩，避免出现操作力过大无法调节、或者力矩过大冲坏阀芯密封结构的问题。轮缘部位做了圆弧过渡处理，既可以配套钢索进行远程牵拉传动，也可以直接配套手柄进行手动旋转操作，适配两种不同的操作模式。辐条与轮缘、轮毂的连接部位都做了圆角过渡，避免应力集中导致的轮体开裂问题，在长期交变载荷作用下也能保证结构强度，不会出现辐条断裂的故障。

　　装配逻辑上，这套组件采用了从轴端依次套装的装配顺序，先将输入端的轴套压入安装支架的定位孔内，再依次穿入支撑轴、轮体、定位轴套、输出端连接结构，最后通过轴端的锁紧螺母进行轴向固定，整个装配过程无需特殊工装，现场运维更换时也能快速完成拆装。轮体与轴之间采用基孔制间隙配合，转动过程中不会出现卡滞问题，配合面预留了润滑脂填充空间，长期使用时可定期加注润滑脂降低转动磨损，延长组件的使用寿命。轴端的锁紧螺母采用了防松结构设计，在管路振动环境下也不会出现螺母松脱、轮体移位的问题，保证减压阀调节的可靠性。

　　从实际选型适配角度看，这类滑轮组件的轮体直径、轴径尺寸都与减压阀的通径、调节力矩做了匹配设计，大通径高压减压阀配套的滑轮直径更大，操作力更小，小通径减压阀配套的滑轮结构更紧凑，占用安装空间更小。这套结构的安装基准为支撑轴的轴线，安装时只需保证支撑轴与阀杆的同轴度在公差范围内，即可保证传动过程无卡滞，调节精度满足减压阀的压力调节要求，不会因为传动间隙导致压力调节出现偏差。
