参数化PCH系列螺纹连接支架结构

　　在工业流体控制管路系统中，减压阀作为压力调节的核心元件，其周边配套的连接支撑部件直接影响整个阀组的安装稳定性与长期运行可靠性，PCH系列螺纹支架正是适配这类减压阀安装场景的专用连接构件，覆盖PCHNN、PCHSN、PCHSS三类细分结构形式，采用参数化设计逻辑搭建，可根据实际管路通径、安装空间快速调整对应尺寸，无需从零开始重构模型，能大幅缩短阀组集成的设计周期。这类螺纹支架的核心作用，是在减压阀与外接管路、安装面板之间提供刚性的螺纹连接过渡，同时承担阀件端部的支撑载荷，避免管路振动直接传递到减压阀的调压腔体，降低长期运行中密封面错位、调压弹簧疲劳失效的概率。

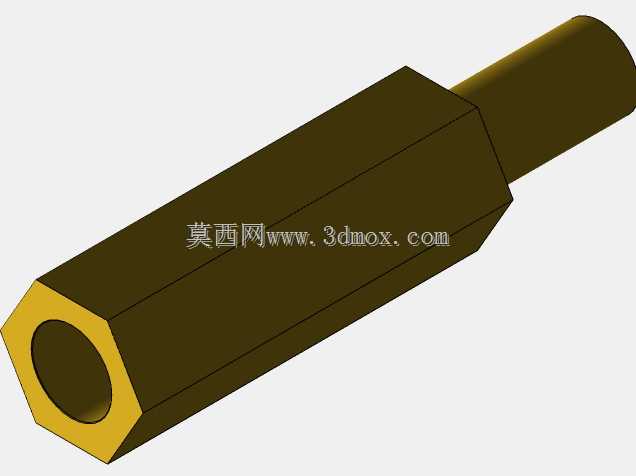

　　从结构形态来看，该支架主体采用外六角的棱柱结构，一端延伸出同轴的外螺纹连接段，中心为贯通的内孔流道，外六角段的对边尺寸完全匹配标准扳手的夹持规格，现场安装时可直接用普通呆扳手完成锁紧操作，无需定制专用工装，适配现场运维的通用工具条件。设计过程中，首先明确了三类细分型号的差异边界：PCHNN为两端内螺纹连接形式，适配两端均为外接硬管的安装场景；PCHSN为一端外螺纹一端内螺纹的过渡形式，可直接拧入减压阀阀体的预设螺纹孔，另一端对接外接管路；PCHSS为两端外螺纹结构，适配两侧均为内螺纹接口的阀块或面板安装场景，三类结构的中心流道直径、外六角对边尺寸、螺纹公称直径均通过参数关联，调整任意一个核心参数时，其余配合尺寸会自动同步更新，保证各部位的配合公差符合机械设计标准。从安装边界来看，支架的总长度根据对应减压阀的接口深度设计，外螺纹段的有效旋合长度满足螺纹连接的强度要求，不会出现旋合过短导致的脱扣风险，也不会因旋合过长顶到阀体内的流道台阶造成流阻增大；外六角段的轴向长度预留了足够的扳手夹持空间，安装时不会出现扳手打滑、蹭伤相邻部件的问题；中心贯通孔的直径与对应通径的减压阀流道保持一致，不会出现通径缩口造成的压力损失，也不会因孔径过大导致连接部位的壁厚不足，影响结构强度。

　　在实际应用场景中，这类螺纹支架常被用在仪表风管路、低压液压控制回路、小型工业气体调压系统的减压阀组安装中，既可以作为阀件与管路的连接接头，也可以作为支架将减压阀固定在安装面板或阀岛支架上，替代传统的管接头加独立支架的组合结构，减少阀组的整体安装零件数量，降低集成装配的工作量。设计时充分考虑了不同安装场景的公差适配，螺纹部分的公差选用中等精度的配合等级，既保证连接的密封性，也不会因公差过紧导致现场安装时拧入困难；外六角的棱边做了微小的倒角处理，避免安装时划伤操作人员，也能在装配时起到导向作用，方便扳手快速卡入夹持位；中心孔的两端进出口均做了倒角去毛刺处理，避免流体经过时产生紊流噪音，也防止安装时毛刺脱落进入减压阀内部，造成调压阀芯卡滞的故障。

　　参数化模型的搭建逻辑完全遵循机械设计的关联规则，将螺纹规格、流道直径、六角对边、各段长度等核心尺寸设置为可编辑参数，设计人员在面对不同通径、不同安装空间的减压阀配套需求时，只需输入对应的参数值，即可快速生成对应规格的支架模型，同时模型自带的装配基准面、基准轴可直接导入阀组装配体中完成配合，无需额外调整定位基准，能有效提升整个阀组设计的效率，减少重复建模的工作量。从结构强度角度来看，支架的壁厚设计充分考虑了管路的额定工作压力，在最大工作压力下，管壁的应力值远低于材料的许用应力，同时六角段与螺纹段的过渡位置采用圆角过渡，避免应力集中导致的断裂风险，即使在管路存在小幅振动的工况下，也能保证长期使用的结构可靠性，不会出现疲劳断裂的问题。
