透明笔杆按动式书写笔三维设计

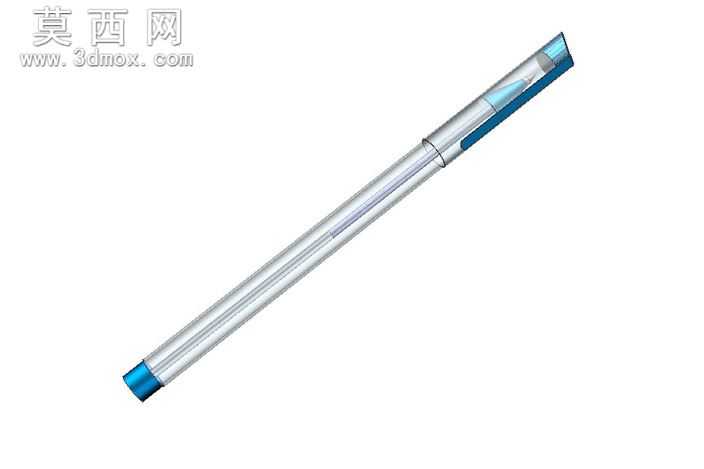

本作品为按动式书写笔的三维建模设计，整体采用细长圆柱造型，符合日常书写握持的人体工学需求，笔身主体使用透明材质打造，可直观呈现内部的笔芯、弹簧、按动卡扣等核心结构，兼具设计展示性与结构教学意义。建模过程中先通过草图绘制笔身的截面轮廓，使用旋转特征生成笔杆的基础基体，再分别对笔帽按动端、笔尖护套、内部笔芯仓、弹簧卡位结构进行单独建模，各部件之间严格按照实际装配尺寸预留配合间隙，保证虚拟装配后各部件可实现真实的按动伸缩动作逻辑。材质设置上，笔身主体赋予高透亚克力材质，调整折射参数与粗糙度模拟真实透明塑料的通透质感，两端的装饰件与按动卡扣使用亮蓝色金属漆材质，通过调整金属度与高光参数呈现细腻的金属光泽，内部弹簧赋予不锈钢金属材质，笔芯部分区分塑料笔芯管与油墨仓的不同材质表现，让整体模型的视觉层次更加丰富。结构设计上还原了按动笔的经典卡扣锁定结构，按动顶部按键时，内部卡扣沿导向槽滑动，带动笔芯伸出笔尖并完成锁定，再次按动时卡扣解锁，弹簧带动笔芯回缩至笔杆内部，各运动部件的行程与限位结构都经过参数化校验，完全符合真实产品的运动逻辑。该模型可作为文具产品设计的结构参考，也可用于机械结构教学中卡扣伸缩机构的演示案例，建模过程中对细小结构的倒角、拔模斜度都做了精细化处理，避免出现尖锐棱角与建模破面，整体模型布线规整，可直接用于后续的渲染出图、3D打印验证或者产品开模前的结构校核。
