天然气输送用多通管路集成构件

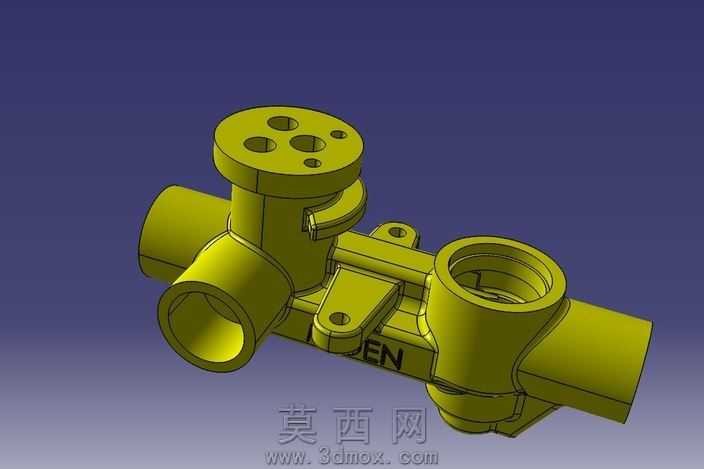

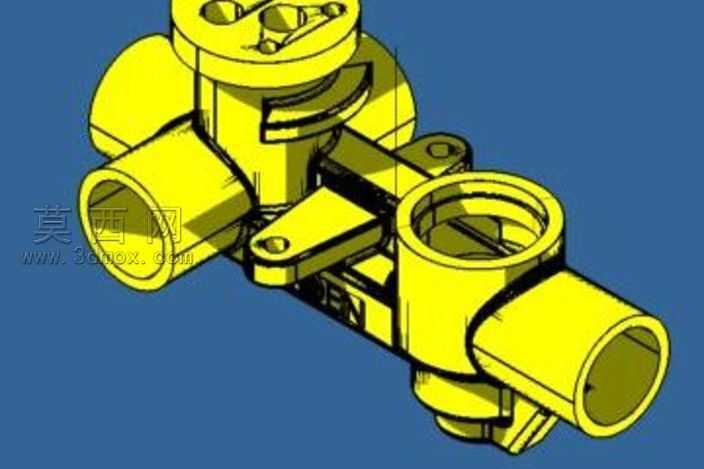

该模型为面向天然气输送场景设计的多通管路集成构件，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循流体管路的通径匹配规范，对各接口的同轴度、端面平整度做了精准参数约束，确保后续装配时可与标准管路快速对接。模型外观采用亮黄色金属质感材质渲染，材质参数调整时兼顾了金属基材的哑光质感与表面防护涂层的细腻光泽，渲染视角选取斜向等轴测角度，可完整呈现构件的多接口布局、顶部安装定位结构以及侧面的连接固定耳座细节。结构设计上，主体采用一体化集成式布局，共设置四个不同朝向的管路接口，可同时满足多支路气体的分流、汇流输送需求，顶部的法兰式安装座预留了定位孔与密封槽位，可直接与控制类阀件对接，侧面延伸的固定支耳带有装配通孔，能够将整个构件稳定固定在安装基面，避免管路运行过程中出现振动移位。设计思路围绕气体输送的密封性、结构可靠性展开，所有管路转角处均做了圆弧过渡处理，降低气体输送过程中的流阻损耗，各接口的壁厚参数经过受力校核，可满足常规低压天然气输送的承压要求，构件表面的标识区域预留了字符雕刻位，可标注介质流向、规格参数等信息，方便现场安装与后期运维识别。建模过程中对所有装配贴合面做了公差预留，确保实物生产后各部件可顺利装配，无干涉卡滞问题，整体结构无冗余设计，在满足功能需求的前提下尽可能压缩构件体积，节省安装空间。
