通用电气喷气发动机轻量化支撑支架

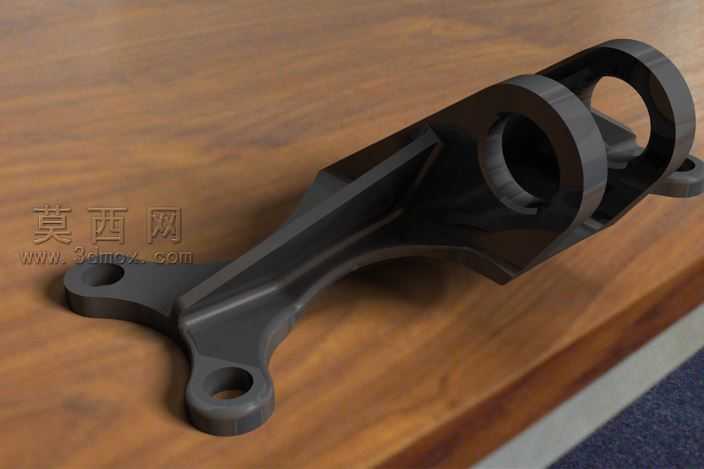

该三维模型为喷气发动机配套的支撑支架，建模阶段采用参数化设计思路，先基于安装工况的载荷边界条件确定核心安装点位的坐标参数，依次构建两端的安装耳片、中部的承力筒座以及连接各部位的过渡筋条结构。建模过程中对安装孔的同轴度、安装面的平面度做了参数化约束，确保后续修改尺寸时整体装配关系不会出现偏差，同时针对支架的受力路径做了拓扑优化参考，在非主要承力区域做了材料去除设计，在保证结构强度的前提下实现轻量化，最终模型体积为5.196e-5立方米，成品质量约0.232公斤。渲染阶段采用哑光黑色工程塑料材质模拟实际加工后的成品质感，材质参数调整了粗糙度与漫反射强度，还原出尼龙玻纤复合材料的表面哑光效果，同时添加了轻微的环境反射，让模型在木质桌面的展示场景中更具真实感。灯光布置采用侧上方主光源搭配补光的方案，突出支架筋条的结构轮廓与安装孔的深度细节，阴影参数调整为软阴影，避免生硬阴影遮挡结构细节。结构设计上，支架一端设置两个带通孔的安装耳片，用于与机身基体结构连接固定，另一端设置两个同轴的筒状承力座，用于套接发动机的连接轴销，中部通过渐变厚度的弧形筋条连接两端结构，筋条的走向完全匹配载荷传递路径，避免应力集中的同时减少不必要的材料堆积，各部位的过渡圆角都做了统一参数设置，既符合实际加工的工艺要求，也能降低应力集中系数，提升零件的疲劳寿命。整个模型的结构细节完整，所有安装面、连接孔、过渡圆角都按照实际工程要求构建，可直接用于后续的有限元仿真分析、3D打印样件制作或者机加工生产的参考。
