连续混液用螺旋式静态混合杆结构设计

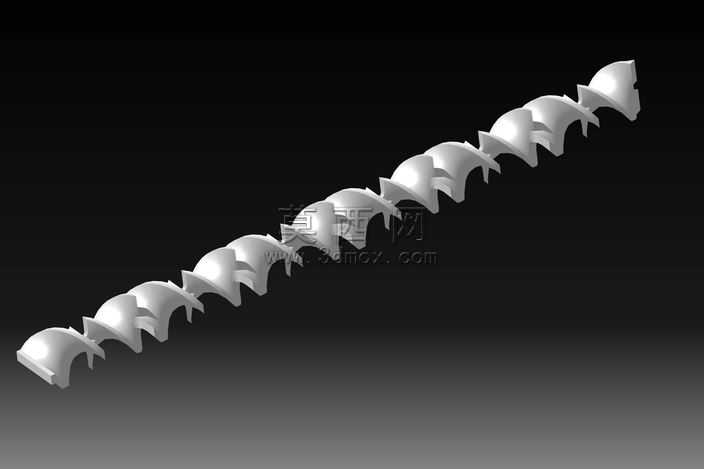

本款静态混合杆采用三维参数化建模方式完成整体结构设计，建模阶段优先围绕流体连续混合的核心工况需求，对杆体上串联排布的螺旋混合单元进行逐段参数定义，每一组螺旋叶片的扭转角度、相邻单元的衔接间距、叶片边缘的倒角参数都经过反复校准，确保混合单元在杆体轴向形成连续的流道切割、分流、重组结构。建模过程中对螺旋叶片的曲面做了连续性优化，避免出现尖锐棱角与曲面断层，既保证后续流体仿真时流道计算的准确性，也为后续加工环节的工艺可行性预留调整空间。渲染阶段采用哑光金属材质模拟混合杆的实际加工材质，搭配深色渐变背景突出杆体的螺旋结构轮廓，通过定向打光凸显每一段螺旋叶片的曲面弧度与衔接细节，让整体结构的排布逻辑清晰呈现。从结构设计逻辑来看，整根混合杆无需额外动力驱动，依靠串联的螺旋单元对通过的液体材料进行多次分割、转向、汇合，实现不同组分液体的均匀混合，杆体两端的定位结构做了简化适配设计，可匹配常规的混合管道安装尺寸，叶片与中心杆体的连接部位做了加厚过渡处理，避免长期受流体冲击出现结构变形。设计过程中同步考虑了流体经过时的阻力损耗，对螺旋叶片的迎流角度做了微调，在保证混合效率的前提下尽可能降低流阻，减少输送过程中的动力消耗，整体结构无复杂可拆卸部件，一体成型的结构设计既降低了加工难度，也避免了混合过程中出现物料滞留死角，适配多种液态物料的连续混合生产场景。
