工业管道用对夹式蝶阀三维结构设计

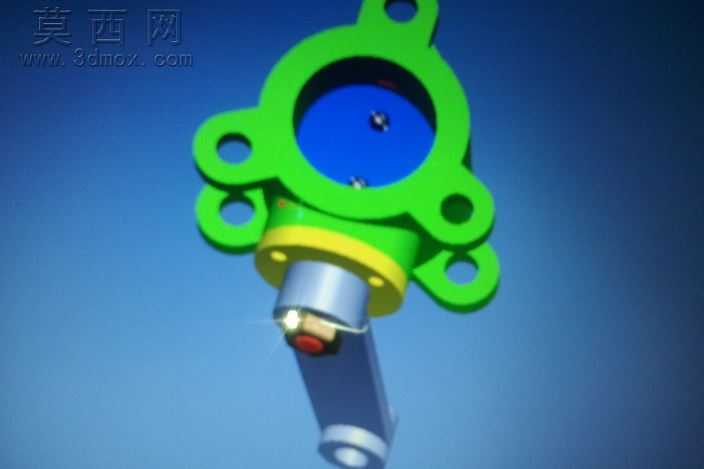

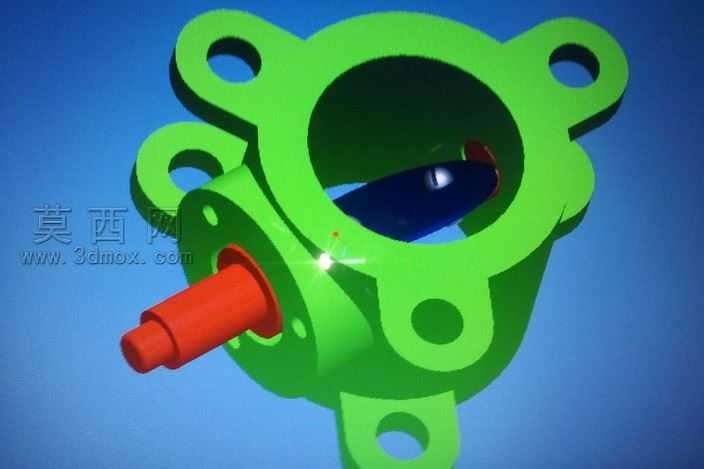

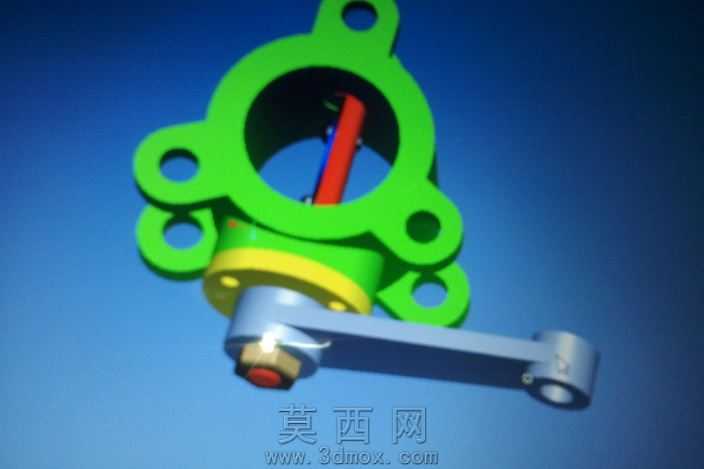

本作品为工业管道系统常用的对夹式蝶阀三维建模成果，建模过程以实际蝶阀的工作原理与装配逻辑为核心依据，首先梳理蝶阀的核心组成部件：带安装耳的阀体、启闭阀板、阀杆、驱动手柄、密封组件等，在三维建模环境中先完成各零件的参数化草图绘制，对阀体的多耳式安装法兰结构，通过拉伸、切除特征完成带螺栓过孔的法兰轮廓构建，阀体内部的流道腔体采用旋转切除命令保证内壁的圆柱度精度，适配管道通径的标准尺寸要求。阀板作为启闭截流的核心部件，建模时严格匹配阀体内径尺寸，采用圆盘式结构设计，边缘预留密封件安装槽位，保证关闭状态下的密封性能；阀杆与阀板采用键槽配合结构，建模时通过装配约束保证二者的同轴度与传动同步性，避免启闭过程中出现卡滞问题。驱动手柄采用杠杆式结构，建模时优化手柄的握持段长度与力臂比例，兼顾操作力矩与结构强度，手柄与阀杆的连接端采用扁位配合结构，保证扭矩传递的可靠性。材质渲染阶段，阀体部分采用鲜亮的绿色工程塑料或防腐涂层材质，模拟工业蝶阀的防腐涂装效果，阀杆采用金属亮红色材质突出传动部件的视觉区分度，手柄与下部连接组件采用银灰色金属材质还原金属构件的质感，密封部位采用黄色橡胶材质表现密封件的弹性属性，整体渲染采用蓝色渐变背景突出模型主体，通过光影效果强化各部件的结构层次与装配关系。设计思路上围绕蝶阀轻量化、易装配的特性，简化不必要的冗余结构，保证各部件的装配间隙符合实际工程公差要求，既还原了蝶阀的真实工作结构，也通过清晰的材质区分让各部件的功能一目了然，可用于阀门结构教学、产品展示或工程选型参考。
