手动法兰式蝶阀三维结构设计模型

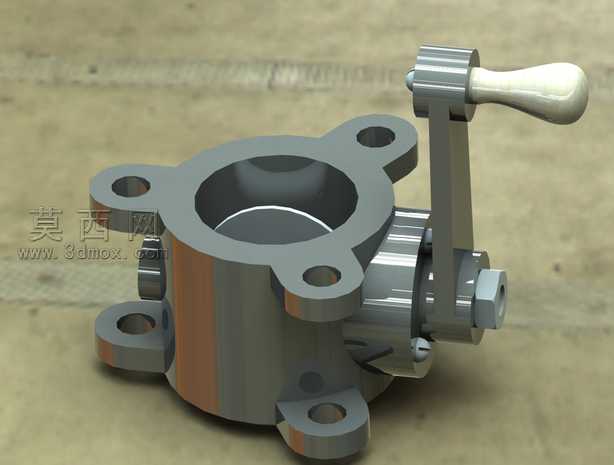

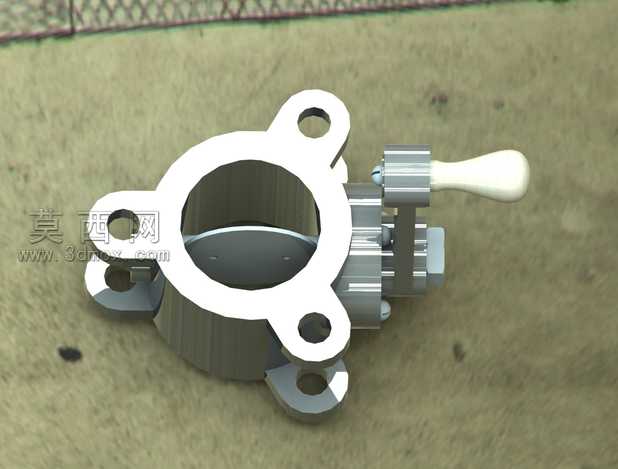

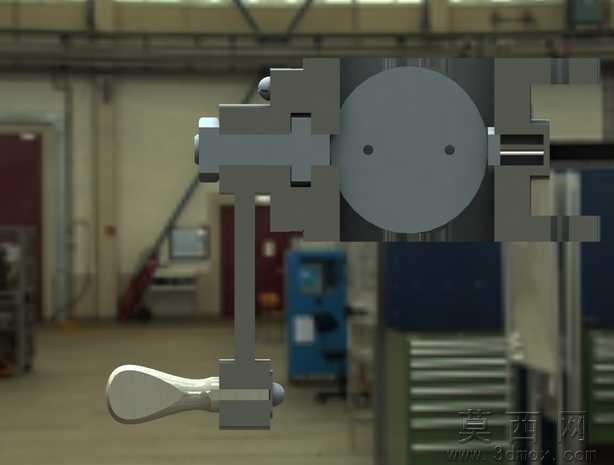

本模型为手动法兰式蝶阀的三维设计成果，建模过程中先对蝶阀的核心功能结构进行拆解，按照实际工业蝶阀的尺寸比例完成各部件的参数化绘制。首先构建阀体主体，采用带多组安装孔的法兰式结构，法兰端面的孔位严格遵循管路连接的通用标准排布，阀体内腔做平滑过渡处理，保证流体流经时的阻力符合设计要求，阀体壁厚根据承压需求做均匀化设计，避免应力集中问题。其次完成启闭件的建模，蝶板采用圆盘式结构，与阀杆的连接部位做加强处理，保证启闭过程中的结构强度，阀杆与阀体的配合部位设计有密封结构的安装位，还原实际产品的密封装配逻辑。驱动部分采用手柄式手动结构，手柄做符合人体工学的流线型造型，与驱动轴的连接部位设置限位结构，可实现蝶阀90度范围内的启闭转动，准确还原手动蝶阀的操作行程逻辑。材质渲染阶段，阀体部分赋予金属哑光铸铁材质，表面做细微的粗糙质感处理，还原工业铸件的真实视觉效果；阀杆、手柄连接轴等运动部件赋予亮面金属材质，体现加工件的光洁度；操作手柄赋予浅色耐磨工程塑料材质，区分不同部件的材质属性，同时提升模型的视觉层次感。建模过程中对各部件的装配关系做了精准约束，阀杆与阀体的转动配合、蝶板与阀体内腔的间隙配合、手柄与驱动轴的固定配合都完全符合实际装配要求，可直观展示蝶阀的内部构造与运动原理，整体模型结构完整，细节还原度高，可用于流体管路配件的结构演示、教学讲解以及相关产品的设计参考。
