航空航天专用电子设备安装支架结构

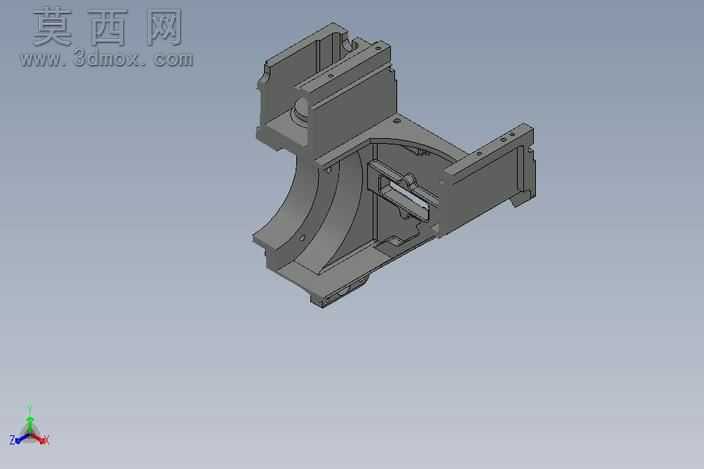

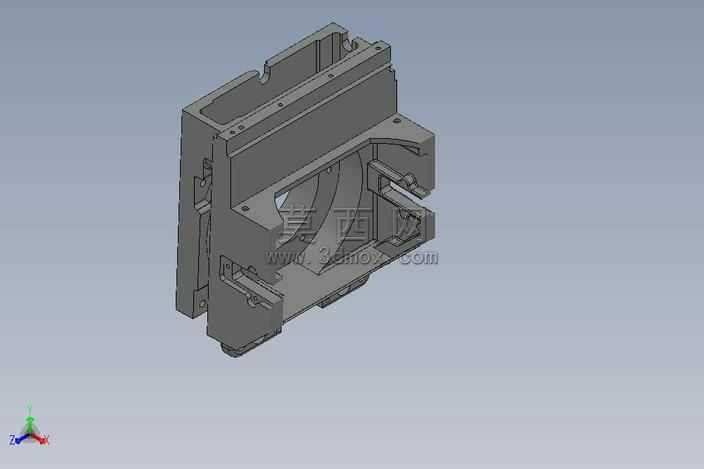

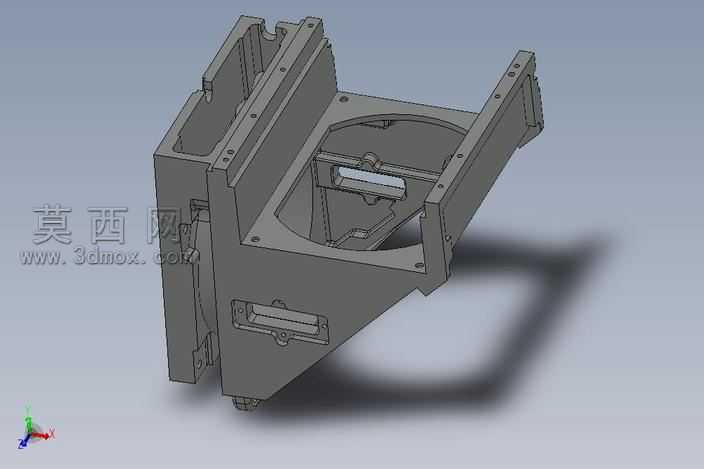

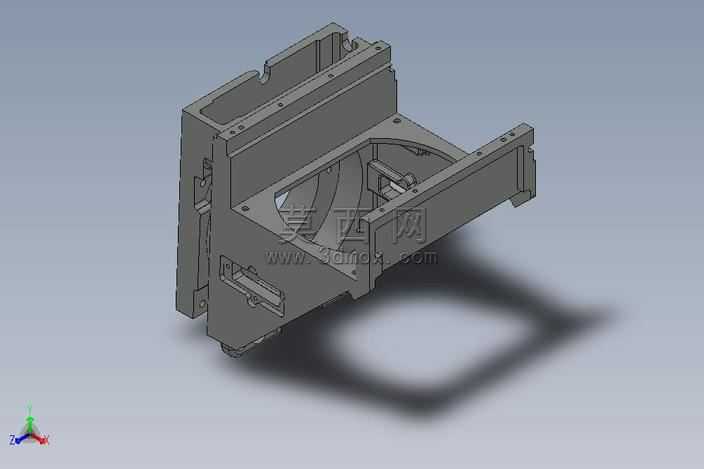

本模型采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循航空航天机载设备的安装适配标准，对支架的每一处安装孔位、连接卡扣、支撑筋位都进行了精准的尺寸约束，确保模型可直接用于后续的结构验证与生产加工参考。渲染阶段采用哑光金属材质赋予模型主体，还原航空级铝合金构件的真实质感，通过环境光遮蔽效果凸显结构的层次关系，清晰呈现支架内部的镂空减重设计与外部的安装定位结构，整体光影过渡自然，能够直观展示构件的空间形态与装配关系。结构设计上采用一体化成型思路，主体框架设置多组加强筋提升结构刚性，同时在非受力区域做了大面积镂空处理，在保证结构强度满足机载设备振动工况要求的前提下，最大限度降低构件自重，适配航空航天装备的轻量化设计需求。支架一侧设置有可拓展的安装臂结构，预留了多组标准化安装接口，可适配不同规格的电子模块快速装配，另一侧的卡槽结构能够与机载设备舱的预设导轨精准匹配，实现快速定位安装。设计过程中充分考虑了航空航天场景下的使用需求，所有边角都做了圆角过渡处理，避免应力集中问题，同时对构件的壁厚进行了均匀化处理，保障后续加工过程中的工艺可行性，整体结构兼顾了承载性能、减重需求与装配便利性，能够满足航空航天电子设备的安装固定使用要求。
