电力变压器装配用钻孔对位辅助工装

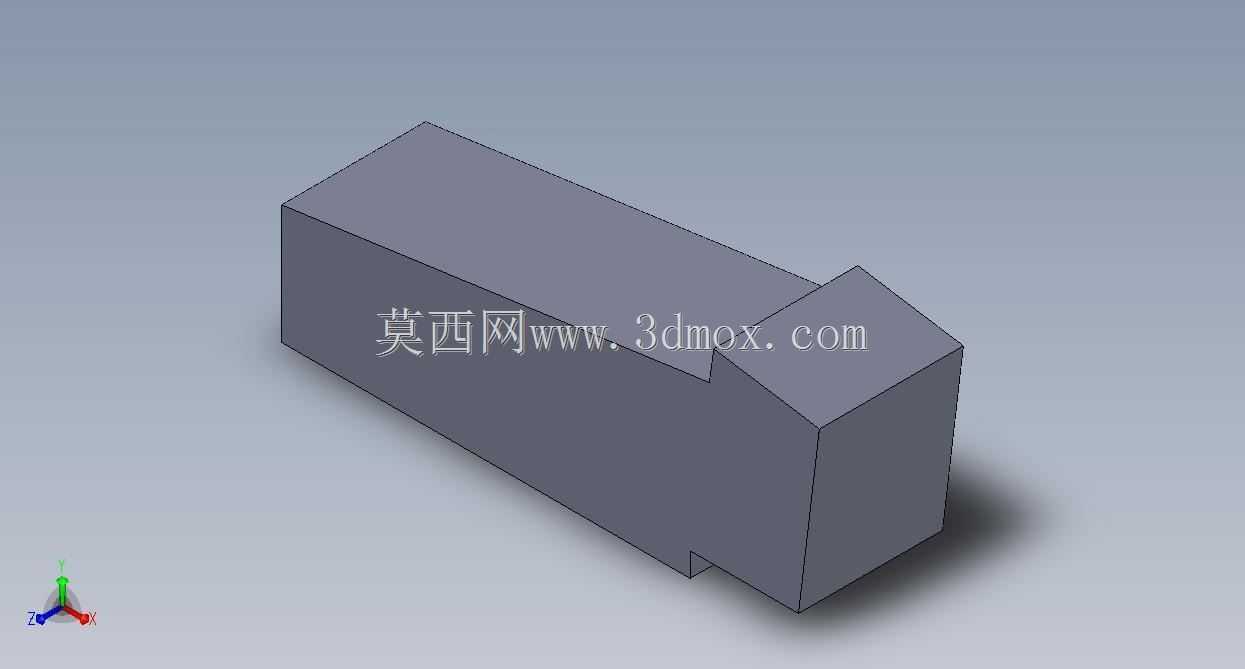

　　在电力变压器的现场装配与厂内预制环节，箱体、夹件、绝缘支架等部件的钻孔对位精度，直接影响后续紧固件安装的同轴度，以及整体结构的装配应力分布——一旦钻孔位置出现偏移，轻则需要扩孔修正破坏构件表面防腐层，重则导致绝缘件装配错位引发放电隐患，这类对位辅助工具正是为解决这类现场作业痛点设计的。从结构形态来看，该工装采用整体式块体结构，没有多余的活动连接部件，依靠加工成型的基准面与待钻孔构件的定位边贴合，快速锁定钻孔的中心位置，避免传统划线作业带来的人为误差。设计阶段优先考虑了现场作业的握持稳定性，主体块的棱边做了小尺寸倒角处理，不会在握持对位时划伤操作人员手套，突出的定位凸台刚好可以卡入构件的预加工定位槽内，

　　不需要额外的夹持装置就能完成临时固定，单人即可完成对位操作，减少配合作业的人力投入。实际使用场景覆盖变压器厂内的夹件钻孔预定位、现场检修时的箱体补孔对位、绝缘支架的安装孔位校准等多个环节，相比传统的划线+样冲定位的作业方式，对位效率可以提升60%以上，同时能将孔位的位置度误差控制在0.1mm以内，完全满足电力变压器构件的装配公差要求。工装的外形尺寸经过多轮现场验证，主体长度适配常见的10kV-35kV变压器夹件的定位边宽度，不会因为尺寸过大干涉周边的绝缘构件，也不会因为尺寸过小导致握持不稳出现对位偏移，底部的基准面采用平面度0.02mm的精加工面，与构件表面贴合时不会出现晃动间隙，保证定位基准的准确性。

　　设计时没有采用复杂的分体式结构，主要是考虑到变压器装配现场多存在金属碎屑、绝缘粉尘等杂物，分体结构的缝隙容易嵌入杂物导致定位失效，整体式结构只需要在作业后擦拭表面即可完成维护，不需要拆解清理，适配现场粗放的作业环境。工装的定位端角度经过反复校核，刚好匹配变压器夹件与箱体连接部位的折边角度，对位时只需要将工装的定位边与构件折边完全贴合，钻头沿着工装的导向端面进给即可，不需要反复测量孔位到边的距离，即使是新入职的装配钳工也能快速掌握操作方法，降低对作业人员技能水平的依赖。考虑到现场可能存在的斜向钻孔需求，工装的导向端面预留了足够的支撑宽度，钻头进给时不会出现滑移跑偏的问题，相比手持电钻直接钻孔的作业方式，

　　能有效避免钻头歪斜导致的孔壁倾斜问题，减少后续丝锥攻丝时出现断锥的概率。在变压器的现场检修作业中，经常会遇到原有孔位锈蚀变形需要重新钻孔的情况，这类工装可以直接贴合原有构件的未变形基准边，快速确定新孔的位置，不需要将整个构件拆卸下来返厂加工，大幅缩短现场检修的停电作业时间，提升电网检修的作业效率。工装的整体重量控制在单手握持舒适的范围内，长时间举升对位也不会出现手部疲劳，适合高空变压器台架上的检修作业场景，不会因为工装过重导致作业人员脱手引发安全隐患。结构上没有设置多余的调节机构，所有定位尺寸都是按照电力变压器的通用安装规范固化成型，避免现场调节时出现尺寸误调导致的孔位偏差，从结构设计上减少人为失误的可能性。
