便携分体式激光指示笔结构设计

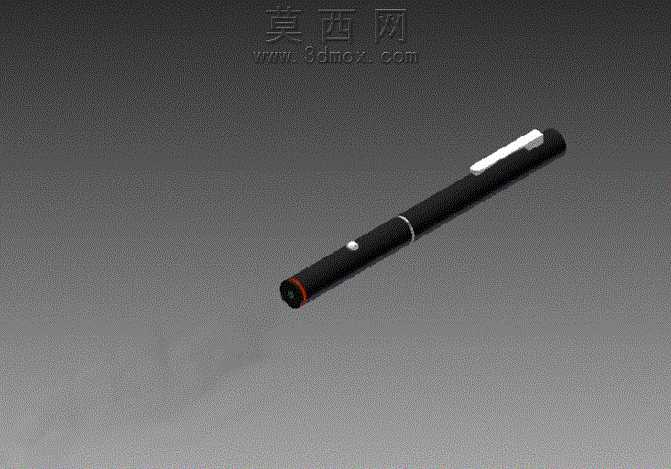

本作品为分体式激光指示笔的三维参数化建模成果，整体采用笔式手持形态设计，建模过程中严格遵循手持设备的人机工程尺寸规范，笔身主体直径控制在12mm区间，整体长度适配单手握持操作的舒适范围。建模阶段首先完成主体结构的拆分设计，将整体结构划分为笔身主壳体、激光发射端模组、笔夹固定结构、控制按键四个独立可装配部件，各部件之间预留标准卡扣配合间隙，保证装配后无结构干涉。笔身主壳体采用圆柱拉伸特征生成基础形态，表面做哑光磨砂质感的材质参数设置，模拟铝合金阳极氧化后的细腻触感，壳体中段设置环形装饰分割线，通过环形切除特征生成0.8mm深度的凹槽，凹槽内赋予亮面金属材质，形成视觉层次区分。激光发射端位于笔身前端，建模时单独构建透镜安装位结构，内部预留激光模组的安装腔体，前端出光口做倒角收边处理，渲染阶段为出光光束添加半透明绿色自发光材质，配合体积光效果模拟真实激光束的投射状态，光束末端添加轻微的辉光特效还原激光的视觉特性。笔夹结构采用薄壁拉伸加圆角过渡特征构建，与笔身主体通过一体化建模生成连接位，表面赋予亮面镀铬材质，提升整体精致感。控制按键位于笔身上部握持区域，采用圆形凸起结构设计，按键表面做微弧面处理，按压行程预留0.3mm的活动间隙，材质设置为半透明磨砂PC材质，模拟真实按键的透光反馈效果。渲染阶段采用三点布光方案，主光源从侧上方45度角投射，勾勒笔身的圆柱轮廓，辅光源补充暗部细节避免死黑，背景采用中性渐变灰色调突出产品主体，地面添加微弱的接触阴影增强模型的真实落地感。整体建模过程中所有特征均保留参数化编辑属性，可根据后续需求调整笔身长度、直径、按键位置等参数，各部件的配合公差均按照消费类电子产品的通用装配标准设置，可直接导出工程图用于后续的结构验证与手板制作。
