多用途四旋翼无人机结构设计方案

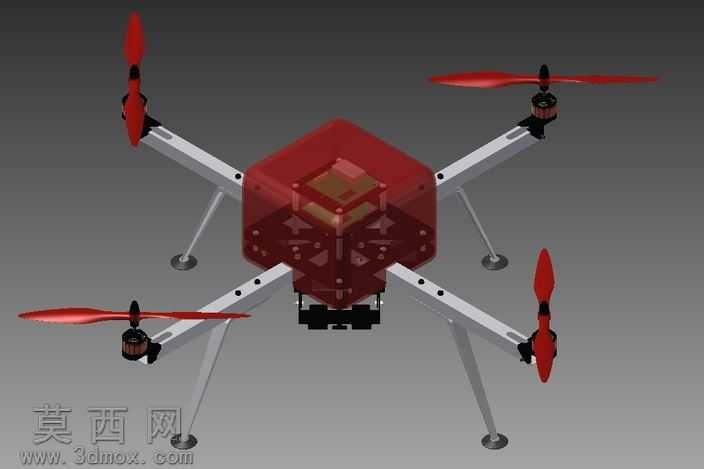

本作品为多用途四旋翼无人机的三维结构设计方案，采用Autodesk Inventor完成全参数化建模与装配校验，整体结构围绕模块化、易拓展的核心设计思路搭建，可适配航拍、巡检、轻量载荷投放等不同使用场景的改装需求。模型主体机架采用X型布局，四根机臂选用轻量化铝合金材质设定，在保证结构抗弯抗扭强度的同时，尽可能降低整机自重，每根机臂预留了标准安装孔位，可适配不同规格的无刷电机与电调组件，机臂与中心舱体采用快拆式连接结构设计，便于日常收纳、运输与故障部件的快速更换。中心舱体采用半透明红色工程塑料材质设定，内部预留了飞控板、电池、GPS模块、图传模块的分层安装位，舱体边角做了圆弧过渡处理，既可以降低飞行过程中的风阻，也能在发生轻微碰撞时分散冲击力，保护内部精密电子元件。旋翼部分采用两叶红色螺旋桨设计，对角桨叶转向相反以抵消飞行扭矩，桨叶与电机输出轴采用快拆桨座连接，可根据不同载重需求快速更换不同尺寸规格的桨叶。起落架采用轻量化金属支脚搭配底部防滑橡胶脚垫的结构，支脚角度经过反复调校，既可以保证起降阶段的整机稳定性，避免起降过程中机身侧翻，也尽可能减少了起落架结构对下方视野、下置载荷的遮挡。建模过程中对所有零部件做了干涉校验，确保各活动部件无装配冲突，同时对关键受力部件做了结构强度仿真验证，保证飞行过程中的结构可靠性；渲染阶段采用哑光金属、半透明工程塑料、橡胶等不同材质区分各部件，还原真实产品的材质质感，光影设置突出结构细节，清晰展现各部件的装配关系与布局逻辑。整体设计兼顾了结构强度、轻量化与拓展性，可作为四旋翼无人机改装、教学演示、结构优化的参考基础模型，使用者可根据自身使用需求，在现有结构基础上拓展搭载不同功能模块，快速适配不同的作业场景。
