3-1/2英寸圆角合页式门铰链结构

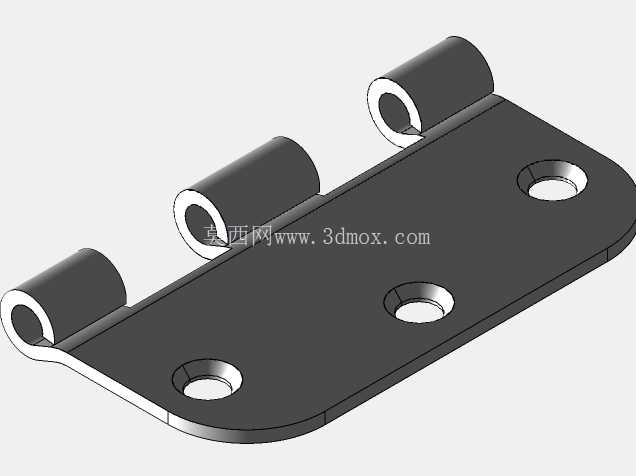

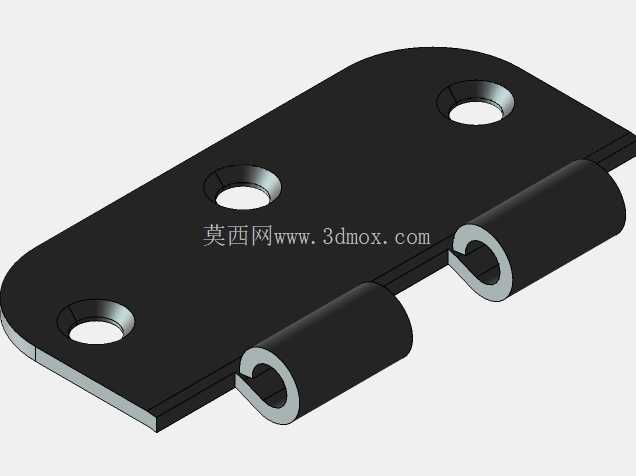

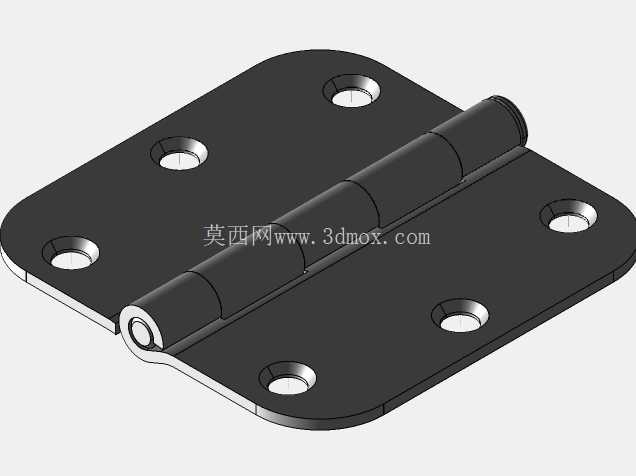

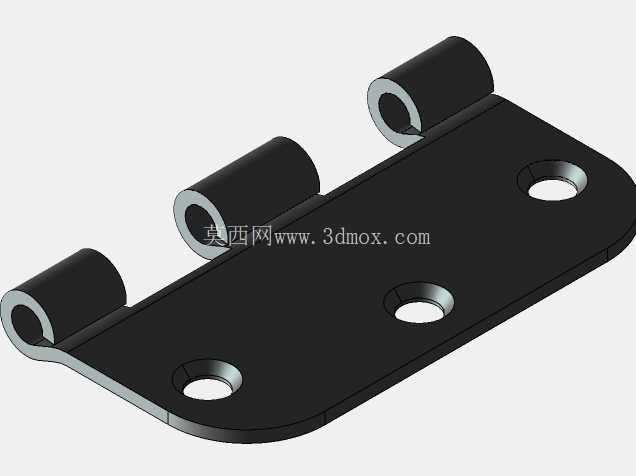

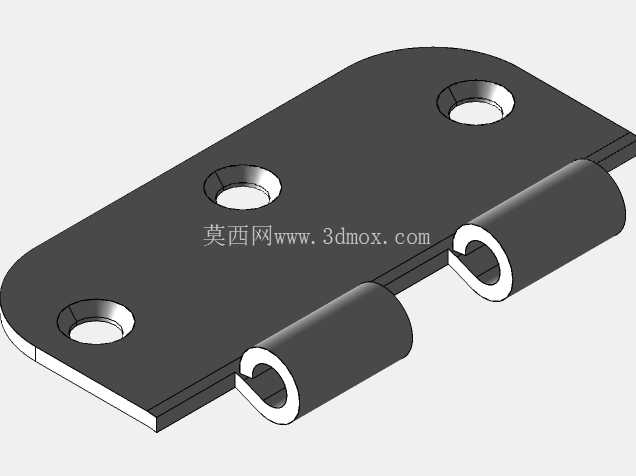

　　日常做设备护罩、室内木门、机柜舱门的结构选型时，这类圆角合页是出镜率极高的连接件，很多新手建模时容易忽略安装边界的干涉问题，要么合页转角和门框棱边刮蹭，要么螺丝孔位离板材边缘太近导致安装时木材开裂、钣金件变形。这款3-1/2英寸x5/8英寸R的门铰链，两片页板都做了大圆角过渡处理，没有尖锐的直角棱边，不管是用在木质室内门还是薄钣金设备舱门上，都能避免安装后边缘刮手、磕碰掉漆的问题，合页转动时的圆角轮廓也不会和门框的密封胶条产生干涉，适配带胶条的密封门结构。

　　从功能特性上看，这款铰链采用中间通长卷边的销轴结构，卷边是三段式错位咬合设计，转动时的同轴度更好，长期开合不会出现页板错位、销轴窜动的问题，相比两段式卷边的廉价合页，承重能力能提升30%左右，用在重量15kg以内的平开门上，长期使用也不会出现门扇下垂的问题。页板上的六个沉头螺丝孔是均匀对称排布的，每页板三个孔位，孔位的沉头深度刚好适配常用的十字沉头自攻螺丝或者机丝螺丝，安装后螺丝头完全埋入页板平面，不会突出表面刮蹭门扇或者门框。

　　设计这类铰链的时候，首先要确定的是开合角度需求，这款铰链的页板开合间隙留的是0.3mm，最大开合角度能到180度，完全打开后两片页板可以贴合在同一平面，不会因为页板厚度导致开合角度受限，不管是内开门还是外开门结构都能适配。尺寸边界上，3-1/2英寸的页板长度对应的安装孔距是经过行业验证的通用尺寸，孔中心到页板边缘的距离留足了12mm的安全边距，就算是15mm厚的多层实木板或者1.2mm厚的冷轧钢板，安装螺丝时也不会出现板材开裂、螺丝打穿板材背面的问题。5/8英寸的R圆角半径，刚好匹配市面上多数门框的倒角尺寸，安装时不需要额外对门框或者门扇做修磨处理，直接对位打孔就能安装。

　　实际应用场景里，这类铰链除了常规的室内木门、橱柜门，还经常用在工业设备的检修舱门、电气柜的侧门、户外配电箱的箱门结构上，因为页板是平面结构，表面没有多余的凸起，做喷塑、镀锌或者不锈钢抛光处理后，耐候性和装饰性都能兼顾。建模的时候要注意卷边部分的配合间隙，销轴和卷边的配合公差要留0.1mm的转动间隙，不能做过盈配合，不然实际装配后铰链转动会卡顿，甚至出现咬死的问题。沉头孔的锥度要和标准沉头螺丝的锥度匹配，一般是90度锥角，不然螺丝安装后不能完全贴合沉头孔，会出现螺丝头突出的问题。另外页板的厚度是2.5mm，这个厚度是兼顾承重和成本的最优值，太薄的话承重不够容易变形，太厚的话会增加材料成本，同时门扇和门框之间的安装缝隙也要相应加大，影响密封性能。

　　很多结构工程师做门结构设计的时候，容易犯的错误是只看合页的承重参数，忽略安装后的转动干涉，比如页板打开时和门框的加强筋、密封胶条、门锁结构的位置冲突，这款铰链的页板宽度是经过优化的，转动时页板的运动轨迹不会超出安装面的边界，只要在门框和门扇上预留对应深度的合页槽，或者直接表面安装，都能保证转动顺畅。另外六个螺丝孔的排布是错开销轴中心的，安装时螺丝不会打到销轴位置，也不会出现左右页板的螺丝互相干涉的问题。做三维建模的时候，卷边部分的圆角过渡要做顺滑处理，不能出现棱角，不然实际生产冲压的时候会出现应力集中，导致卷边部位开裂，影响铰链的使用寿命。页板的平面度也要控制在0.1mm以内，不然安装后页板和门扇、门框之间会有缝隙，出现门扇歪斜、关不严的问题。
