3.5英寸圆角平开门合页结构设计

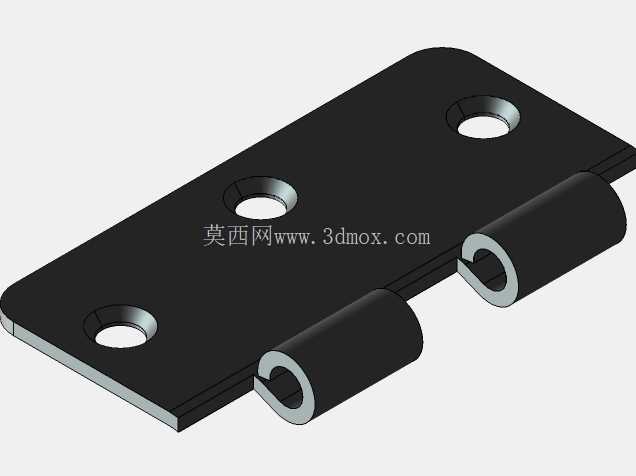

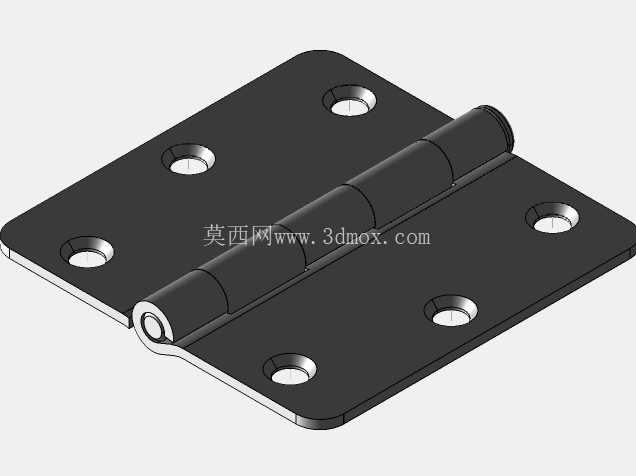

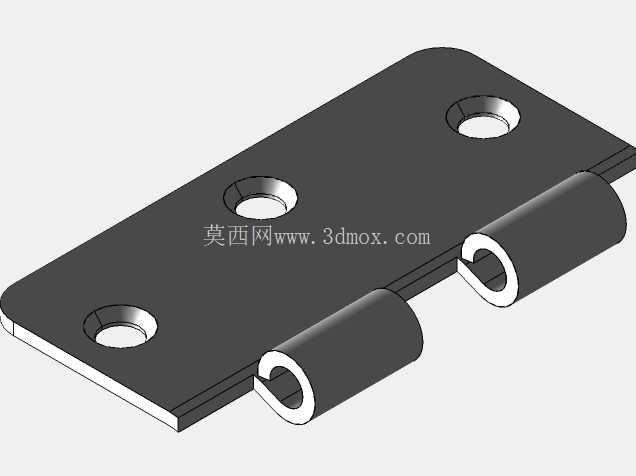

　　日常民用及商用场景里的平开门构件中，这类带圆角的合页是承担门扇与门框铰接功能的核心部件，不同于外露式长排铰链，这款3-1/2英寸规格的圆角合页更多适配室内木质平开门、轻质铝合金隔断门，也可用于小型设备舱门、机柜检修门的转动连接场景，安装后合页页片完全贴合安装面，不会出现突出的棱角剐蹭过往人员或线缆。从结构设计逻辑来看，合页采用双页片对称布局，每页片预留三个沉头安装孔，孔位排布沿页片长度方向均匀分布，沉孔深度刚好适配常用的十字沉头自攻螺丝或机丝，安装后螺丝头部完全没入沉孔内，不会突出页片表面影响门扇开合的平顺性。

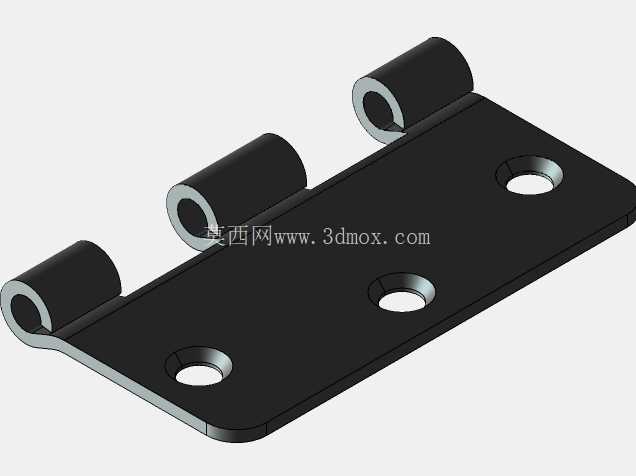

　　页片与页片之间通过卷制的筒状铰轴套配合，中间穿入实心销轴完成铰接，铰轴套的卷制间隙控制在合理范围，既保证转动时无明显旷量，也不会因为间隙过小出现开合卡滞，长期使用过程中即使出现轻微磨损，也可通过敲击销轴端部调整配合松紧度。页片边缘全部做了R角处理，也就是标注里的1/4英寸R圆角，这个设计一方面是避免安装时锋利的直角边缘划伤施工人员，另一方面在门扇开合过程中，即使页片与门框或门扇侧边出现轻微错位，圆角也不会刮伤木材或金属饰面，减少安装后的售后调整工作量。

　　尺寸边界上，合页展开总长度为3.5英寸，折合公制尺寸约88.9mm，页片宽度适配常规40-45mm厚度的门扇侧边，铰轴的直径匹配常规合页的通用销轴规格，替换旧合页时不需要重新在门扇或门框上开孔，直接对准原有孔位即可完成安装，大幅降低维修替换的工时成本。实际选型过程中，需要注意合页的承重匹配，单页这款合页的静态承重可满足20-30kg的门扇使用需求，常规室内木门单扇安装2-3片即可满足长期开合的强度要求，铰轴位置预留了轻微的阻尼间隙，不需要额外添加阻尼器就可以让门扇在开合到任意角度时保持稳定，不会出现自动关门或晃荡的情况。建模过程中需要重点关注沉孔的同轴度、铰轴套的圆度公差，以及两个页片闭合时的平面度，如果页片平面度误差超过0.1mm，安装后会出现门扇翘曲、开合阻力大的问题，铰轴套的同轴度误差过大则会导致销轴穿入困难，转动时出现异响。页片的厚度设计也经过承重校核，常规使用场景下不会出现页片变形、铰轴弯曲的问题，表面处理预留了喷涂、电镀的工艺余量，不管是做黑色哑光喷塑、亮铬电镀还是不锈钢拉丝处理，都可以在这个基础模型上调整表面特征，不需要重新修改主体结构。

　　在不同的应用场景里，这款合页还可以根据安装需求调整页片的孔位数量，比如用于更重的防火门时可以增加到每页四个安装孔，用于轻质柜门时可以减少到两个安装孔，核心的铰接结构尺寸保持通用，就能覆盖绝大多数平开门的铰接需求。安装时需要注意两个合页的铰轴必须保持在同一条垂直线上，否则会出现门扇开合卡顿、合页受力不均导致过早损坏的问题，建模时预留的安装基准面可以直接作为施工时的定位参考，减少现场放线的工作量。不同于隐藏式合页，这款明装圆角合页的结构简单可靠，故障率极低，即使在潮湿的卫浴环境或者有粉尘的车间环境下使用，也不容易出现积灰卡滞、锈蚀抱死的问题，日常维护只需要定期在铰轴位置滴入少量润滑油即可保证十几年的正常使用。
