带安装支架的磁力张力扭矩控制装置

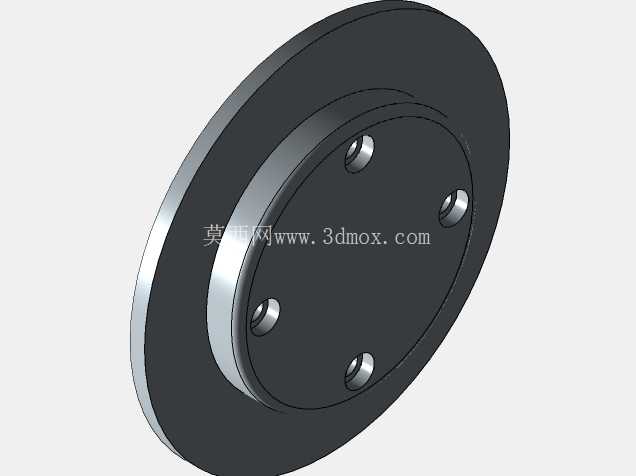

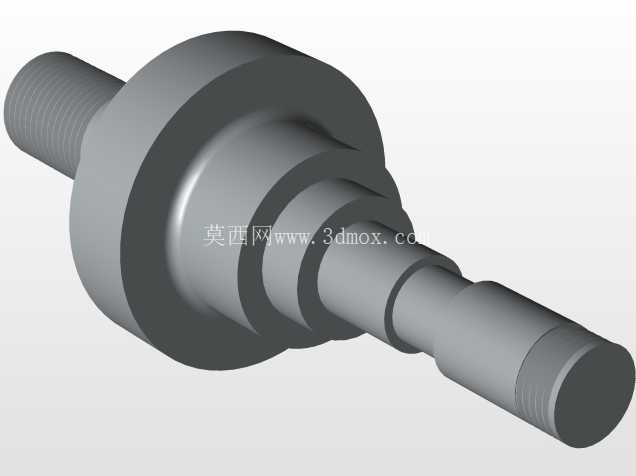

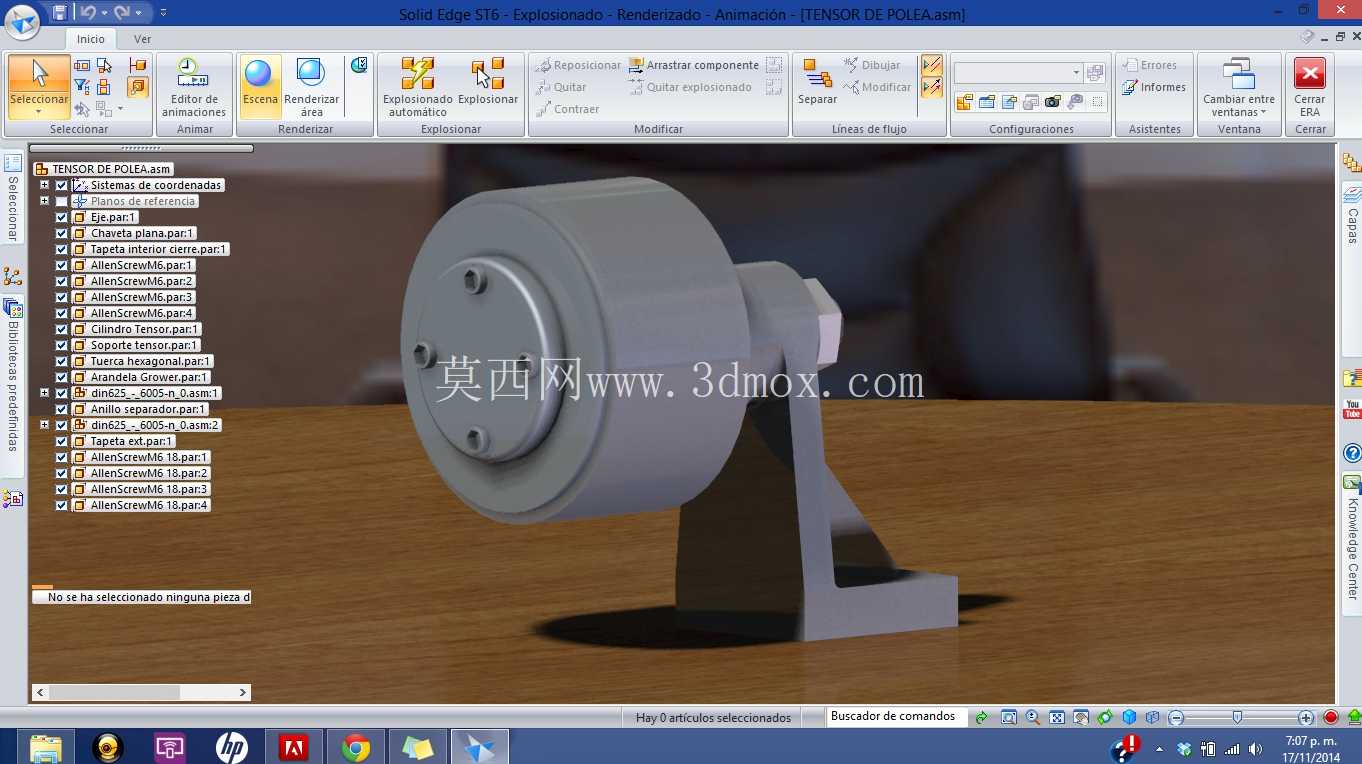

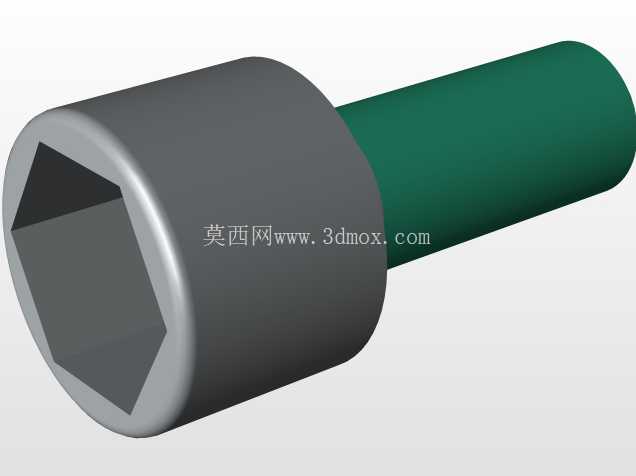

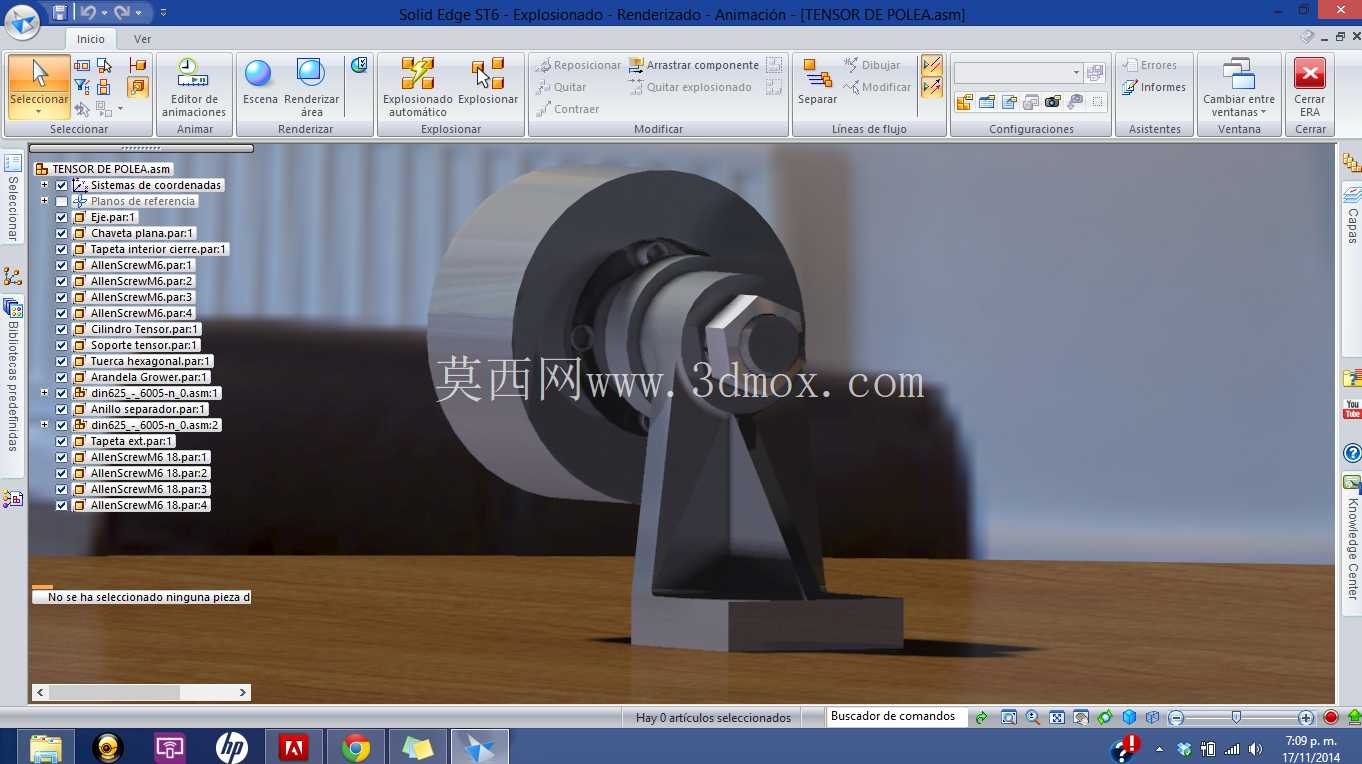

　　在卷材收放卷、线材牵引、精密绕制这类需要恒定张力输出的工业场景里，张力控制部件的稳定性直接决定了成品的良率，这套带L型安装支座的磁力张力装置，就是针对这类需要非接触式扭矩传递、张力恒定输出的工况设计的。从结构上看，装置主体分为三个核心部分：前端的圆形磁力作用端、中间的连接过渡段、底部的L型折弯安装支架。前端圆形工作端的端面均匀分布了四个安装沉孔，用于和被驱动的辊轮、绕线轴等负载部件做同轴连接，沉孔的深度设计刚好可以容纳内六角圆柱头螺钉的头部，保证连接后端面无凸起，避免运行过程中剐蹭周边的走线或者防护结构。中间的过渡段做了阶梯轴式的变径设计，靠近磁力端的直径更大，内部用来容纳磁路的核心组件，靠近支架的部分直径收窄，既减轻了整体的悬臂重量，也给支架的支撑面留出了足够的固定空间，避免应力集中在连接焊缝或者螺栓位置。底部的L型支架是整个装置的安装基准，竖直段和中间过渡段的端面通过螺栓锁紧，水平段开了两个长圆形的安装腰孔，腰孔的长度方向和装置的轴线平行，安装的时候可以沿着轴向微调整个装置的位置，调整磁力作用端和负载之间的气隙，从而改变输出扭矩的大小，适配不同张力需求的工况；腰孔的设计也降低了安装底座的加工精度要求，即使底座上的螺纹孔位置有小范围的偏差，也能顺利完成装配，不需要二次扩孔修正。

　　这套装置的核心原理是通过内部的永磁体或者电磁配置系统产生磁场，不需要机械接触就能把扭矩传递到对面的从动部件上，和传统的摩擦式张力器相比，没有摩擦片的磨损问题，长时间运行扭矩输出不会衰减，也不会产生摩擦粉尘，特别适合用在漆包线绕制、薄膜收卷、电子元件引脚牵引这类对洁净度有要求、需要长时间连续运行的工位。设计的时候特意把磁力端的外圆做了光滑的圆弧过渡，没有突出的棱角，一方面是避免磁场在尖角位置产生漏磁，影响扭矩输出的线性度，另一方面也减少了运行过程中操作人员磕碰受伤的风险。从安装边界来看，整个装置的总高度控制在常规工业安装空间的允许范围内，水平方向的投影长度不会超出支架的安装面太多，悬臂的重心刚好落在支架竖直段的支撑范围内，不会因为悬臂过长导致支架受力变形，即使是用在高速运行的绕线设备上，也不会因为离心力产生明显的振动。

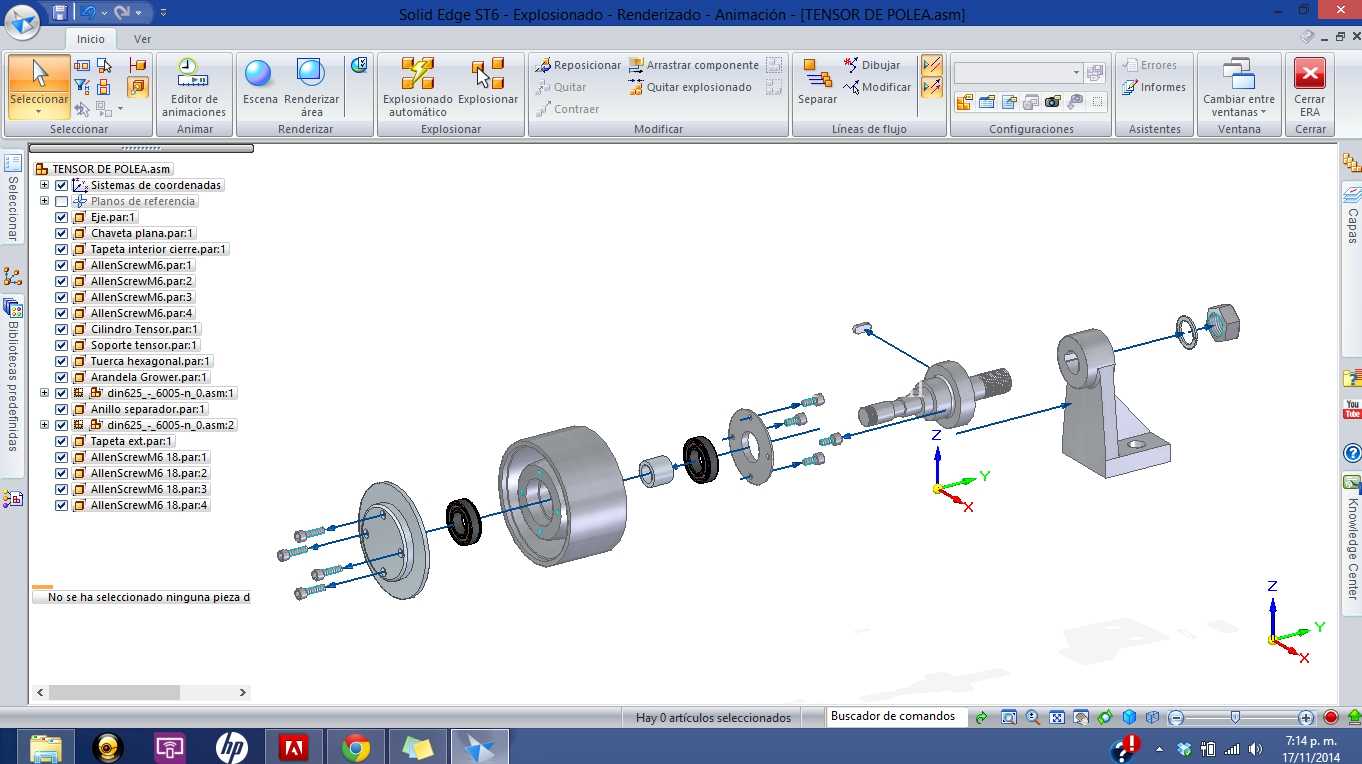

　　在实际选型应用的时候，需要注意安装面的平面度要求，支架水平段和设备安装底座之间要保证贴合紧密，如果贴合面有间隙，会导致整个装置的轴线倾斜，磁力端和负载之间的气隙不均匀，最终输出的张力就会出现波动，严重的时候还会出现磁吸附力偏载，导致轴承磨损加快。另外装置的磁力作用端和从动部件之间的气隙不能随意调整，气隙太小会导致启动扭矩过大，牵引的时候容易把细线或者薄薄膜拉断，气隙太大则会导致输出扭矩不足，张力不够出现卷材松垮、绕线松散的问题，初始调试的时候可以从小气隙开始逐步调大，直到张力满足工艺要求即可。和传统的机械摩擦式张力器相比，这种磁力结构的张力装置不需要定期更换摩擦片，也不需要频繁调整弹簧压力来补偿磨损，日常维护只需要定期检查支架的固定螺栓有没有松动，清理外表面吸附的铁屑杂质即可，维护成本比传统结构低很多。在绕制小型电源变压器线圈的工位上，这类装置可以给漆包线提供恒定的张力，保证绕出来的线圈排列紧密，不会出现松线、叠线的问题，线圈的直流电阻一致性更好，最终变压器的电气性能也更稳定；在薄膜分切、标签收卷的工位上，恒定的张力可以避免薄膜拉伸变形，收卷后的料卷端面整齐，不会出现喇叭口、褶皱等缺陷。整个结构的三维建模过程中，所有的配合面都按照机械加工的公差要求做了预留，安装孔的位置、沉孔的深度都和标准紧固件的尺寸做了匹配，直接导出工程图就可以投入加工，不需要再做额外的尺寸修正。
