飞利浦12kV高压整流器OSM-9510-12结构设计

　　在工业高压供电、大功率电源系统、特种试验装备的整流回路设计中，高压整流器件的结构合理性直接决定整套系统的绝缘可靠性、运行稳定性与后期维护便捷度，本次呈现的OSM-9510-12高压整流单元，正是面向最高12kV电压等级的单相或三相整流场景开发的专用功率器件。从实际工程应用场景来看，这类整流单元常被部署在工业静电除尘设备的高压供电回路、大功率高频电源的整流输出段、特种材料加工的高压发生装置、科研院所的高压试验平台中，承担将交流高压转换为稳定直流高压的核心功能，区别于低压整流器件，12kV电压等级对器件的爬电距离、绝缘封装、接线端防护都提出了极高的设计要求，稍有疏漏就会出现沿面放电、绝缘击穿等恶性故障，直接导致整套高压系统停机。

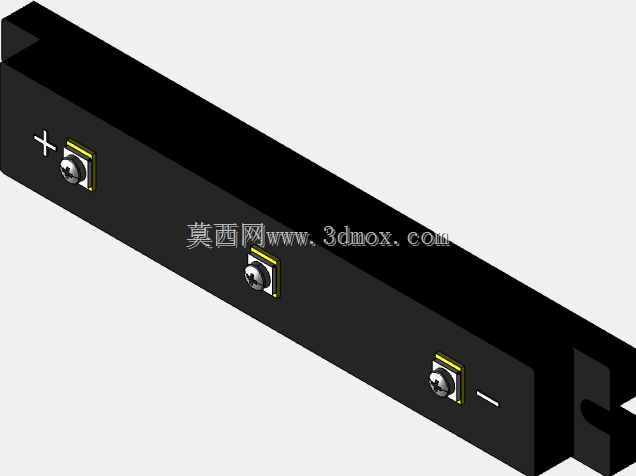

　　从产品功能特性来看，该整流单元采用一体化长条式封装结构，外壳选用高强度绝缘阻燃工程材质，整体为封闭型设计，可有效阻挡工业现场的粉尘、潮气侵入内部整流桥堆，避免长期运行后积灰引发的绝缘性能下降。器件两端分别设置明确的正负极接线端子，端子采用嵌入式安装结构，接线位周围设计有凸起的绝缘挡边，既可以增大不同极性端子之间的爬电距离，也能防止接线过程中工具误触引发的极间短路，每个接线端子都配套了防松压接结构，适配多规格高压接线端子的压接固定，可承受大电流工况下的长期振动不松脱。器件侧面预留了标准安装固定位，支持水平或垂直两种安装方式，可适配不同柜体内部的安装空间布局。

　　从设计思路层面拆解，这款整流单元的结构设计完全围绕高压工况的绝缘需求展开，整体外形采用窄长型布局，在有限的安装宽度内最大化拉长正负极接线端之间的沿面距离，避免高压工况下的沿面闪络；外壳的棱角位置全部做了圆弧过渡处理，消除高压电场下的尖端放电效应，降低局部电晕产生的概率，延长器件的绝缘使用寿命。内部整流桥堆与外壳之间填充了高导热绝缘灌封材料，既可以将整流工作产生的热量均匀传导到外壳表面散出，也能彻底隔绝内部元件与外界环境的接触，杜绝潮湿、腐蚀性气体对内部元件的侵蚀。接线端子的位置设计充分考虑了现场接线的操作空间，端子与器件端面预留了足够的接线操作距离，不需要额外弯折高压线缆即可完成接线作业，降低现场施工的难度。

　　从外形尺寸与安装边界来看，该整流单元的长条式结构占用柜体深度空间较小，适合在多层排布的高压电源柜内分层安装，安装孔位采用行业通用的孔距标准，可直接替换同参数等级的其他型号整流单元，不需要重新在安装板上打孔调整。安装时需要注意器件与周围金属构件、其他低压器件之间预留足够的安全绝缘距离，垂直安装时需将接线端朝向便于操作的方向，水平安装时需保证外壳散热面与安装板之间留有一定的空气流通间隙，提升长期满负载运行下的散热效率。在三相整流回路应用中，可将三个同型号单元按照整流桥的拓扑结构固定在同一安装支架上，统一进行接线与绝缘防护处理，大幅简化高压整流段的装配流程，减少现场接线的出错概率。

　　在实际设备选型过程中，选用这类高压整流单元需要匹配系统的最高工作电压、额定整流电流参数，同时结合柜体内部的安装空间确认安装边界是否满足要求，尤其是多器件并排安装时，不同器件之间需要预留足够的极间安全距离，避免高压串扰。该模型完整还原了器件的外部结构细节、接线端子位置、安装孔位尺寸，可直接用于高压电源柜、高压发生设备的三维布局设计，帮助结构工程师在设计阶段完成器件的安装干涉检查、接线路径规划、绝缘距离校验，减少后期样机试制阶段的结构调整工作量，提升整套高压设备的设计可靠性。
