全金属板拼接手工雷神锤结构设计

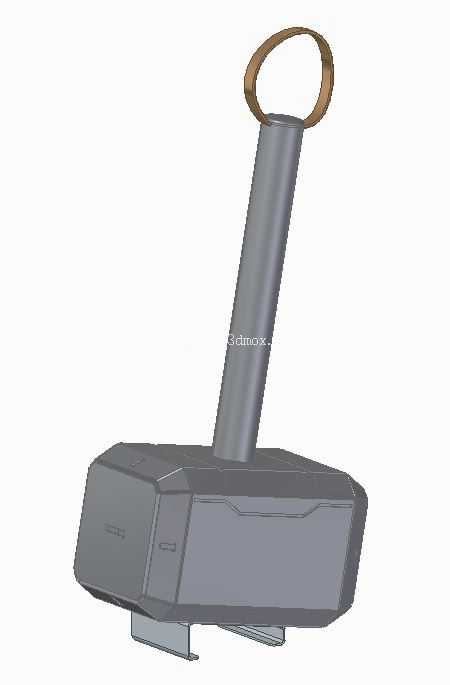

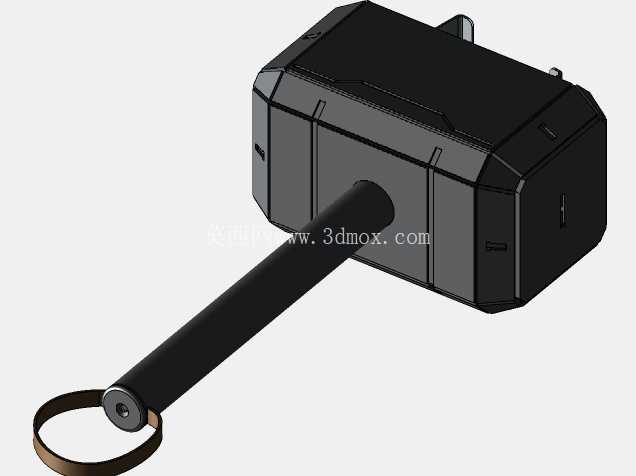

　　这款金属板拼接的锤类结构，在手工DIY、影视道具制作、金属工艺实训场景中有着很明确的应用定位，不同于工业生产中用于敲击作业的常规锤具，它的核心用途是作为创意金属制品完成结构展示、爱好者收藏以及工艺实践验证，整个结构完全依托平板金属板材的切割、弯折、拼接完成，没有额外的铸造、锻造工序，非常适合激光切割加工场景下的小批量个性化制作。从功能特性来看，整个锤体分为锤头与锤柄两个核心部分，锤头采用多块金属板弯折后拼接成封闭的多边形腔体结构，棱边做了斜切过渡处理，既避免了尖锐直角带来的安全隐患，也让整体造型更贴合影视设定里的厚重质感，锤头的拼接缝隙采用错位咬合结构，不需要额外焊接就能依靠板材之间的摩擦力与卡扣结构完成初步固定，后续如果需要提升结构强度，也可以在拼接缝隙处补充点焊或者铆接加固。

　　锤柄采用空心金属管制作，一端插入锤头预设的安装孔位中，插入深度达到锤头腔体长度的三分之二，保证锤柄与锤头连接的抗扭转性能，避免使用过程中出现柄头脱落的问题，锤柄的末端设置了挂环结构，挂环通过金属片弯折成环形后固定在锤柄端面上，既可以作为悬挂收纳的受力点，也能在手持时穿入腕带防止脱手。设计思路上全程遵循平板加工的工艺约束，所有零件都从平面金属板材上切割获得，没有任何需要三维曲面加工的结构，每一块板材的弯折位置都提前预留了折弯压痕槽，降低手工弯折的难度，普通爱好者借助简单的台钳、橡胶锤就能完成弯折作业，不需要专业的钣金折弯设备。

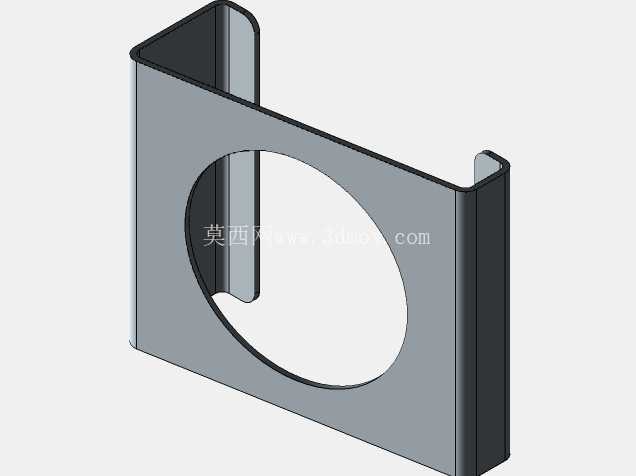

　　锤头的内部腔体可以根据使用需求填充配重块，比如灌入铅粒或者塞入钢块来调整整体重量，满足不同握持手感的需求，腔体的拼接缝隙在组装完成后可以用金属腻子填补打磨，做表面喷涂处理后完全看不出拼接痕迹。外形尺寸方面，锤头整体长度控制在180mm左右，宽度120mm，高度100mm，这个尺寸既保证了造型的视觉厚重感，也不会因为体积过大导致单手握持困难，锤柄总长度控制在250mm，直径25mm，符合成年人手掌的握持尺寸，安装边界上需要注意，锤柄与锤头连接的位置需要提前在锤头对应板材上切割出直径26mm的安装孔，孔位边缘做1mm的倒角，方便锤柄插入定位，挂环的安装孔位设置在锤柄端面中心，采用M4的螺丝固定即可，不需要在锤柄上加工复杂的连接结构。

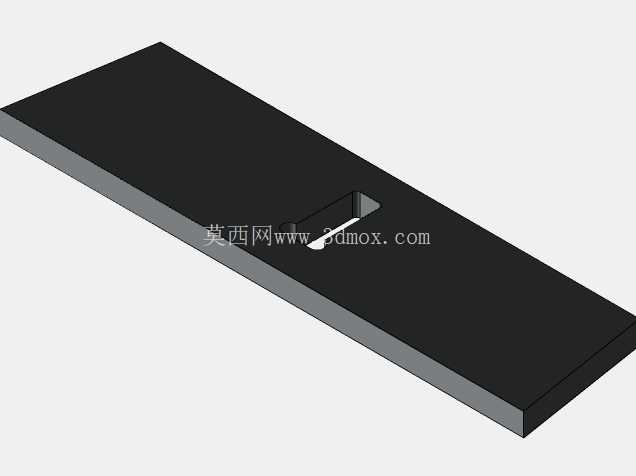

　　整个结构的板材厚度推荐选择1.5mm到2mm的冷轧钢板或者不锈钢板，这个厚度下弯折难度适中，组装完成后的整体结构刚性足够，不会因为轻微磕碰就出现变形，所有板材的切割路径都做了共边优化，能最大限度提升板材利用率，减少加工过程中的材料浪费，拼接时的定位卡扣都设置在板材的非外观面，组装完成后所有卡扣结构都隐藏在锤头腔体内部，外观面看不到任何连接结构，保证整体造型的完整性。在实际组装过程中，需要先完成锤头各个侧板的弯折，再依次拼接锤头的端板与侧板，最后插入锤柄完成整体固定，整个组装流程不需要复杂的工装夹具，一个人在普通工作台面上就能完成全部作业，对于金属加工实训课程来说，这个结构可以很好地锻炼从业者的钣金展开计算、折弯公差控制、拼接定位精度把控等核心技能，所有零件的公差控制在±0.2mm以内就能保证组装顺畅，不需要额外的修配作业。
