剪式手动起重夹持吊钳结构设计

　　在车间重型工件转运、钢材装卸、机加工工序间物料转序的场景里，这类剪式手动起重钳是非常实用的辅助吊具，区别于电动、液压驱动的起重吊具，它不需要外接动力源，完全依靠机械结构实现夹持自锁，适配小吨位、高频次的零散工件吊装作业，尤其适合没有配置专用起重吊具的中小型机加工车间、钢材零售下料点、设备维修现场使用。

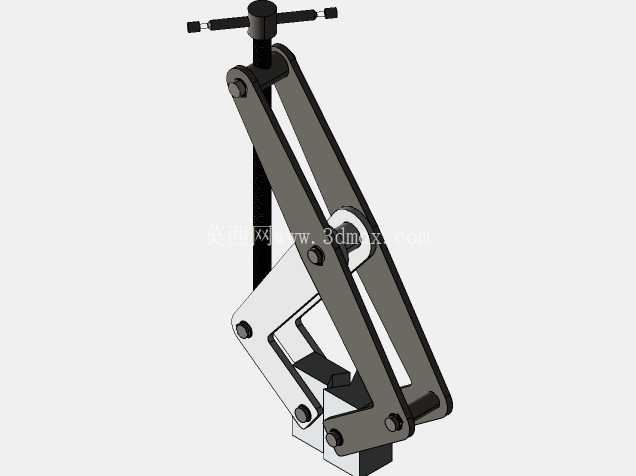

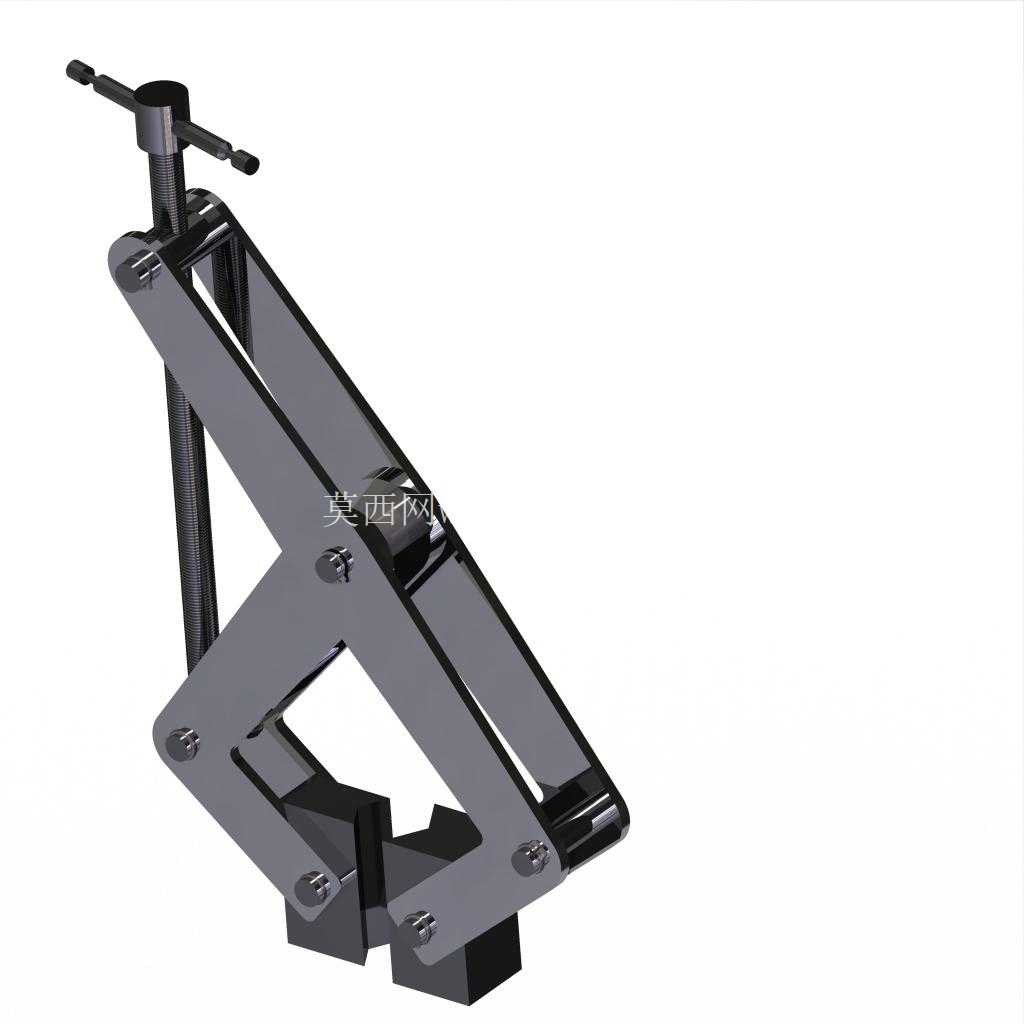

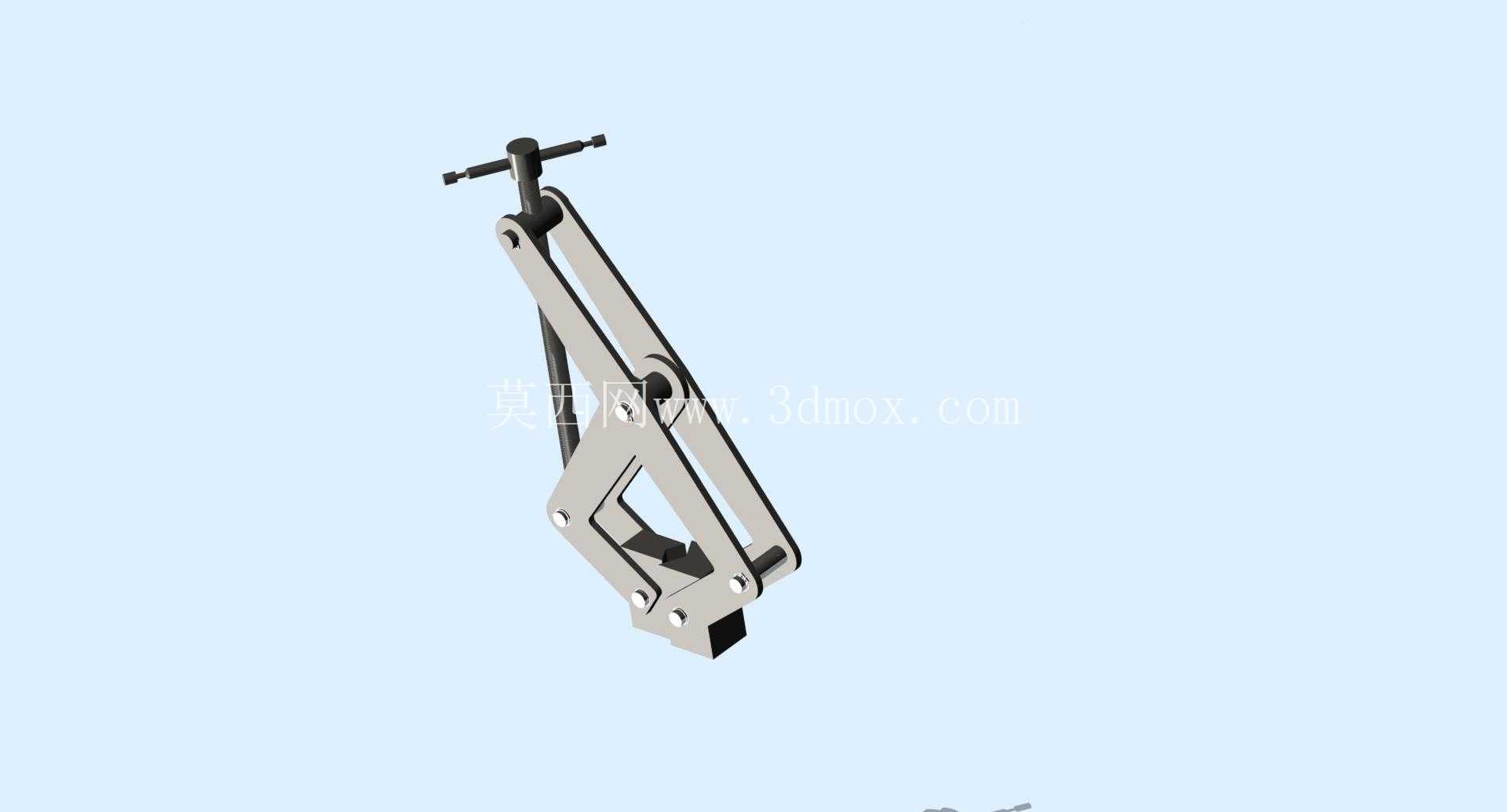

　　从结构设计逻辑来看，这款起重钳采用剪式连杆增力结构，顶部的T型调节螺杆负责初始开口度的调整，作业时先转动螺杆将钳口调整到略大于被吊工件的厚度，挂入起重吊钩后，随着起升拉力作用在顶部吊点，两侧对称布置的剪式连杆会将竖直方向的起吊力转化为钳口处的水平夹持力，起吊重量越大，钳口对工件的夹紧力就越强，从结构原理上实现了负载自锁，避免吊装过程中工件滑脱。钳口位置做了齿面防滑处理，咬合接触区域采用小角度锯齿结构，接触钢板等硬质工件时能嵌入表层极小深度，既不会对工件造成大面积损伤，又能提供足够的摩擦阻力，防止吊装过程中工件侧滑脱落。

　　从功能特性上看，这款起重钳不需要额外的锁紧操作，作业时只需要调整好初始开口，挂好吊钩起升即可自动夹紧，落位后吊具卸载，钳口夹持力自动消失，可直接取下吊具，单人即可完成全部操作，相比传统的钢丝绳捆绑、螺栓压板固定的吊装方式，能节省70%以上的挂具装卸时间，尤其适合批量板材、型材的短距离转运作业。结构上所有铰接点都采用销轴加耐磨衬套的设计，长期使用后只需要更换磨损的衬套即可，不需要整体更换构件，维护成本极低；整体结构没有易损的电子元件、液压密封件，能适应多粉尘、金属切屑飞溅、少量切削液喷淋的车间恶劣工况，不会因为环境杂物卡滞出现功能失效。

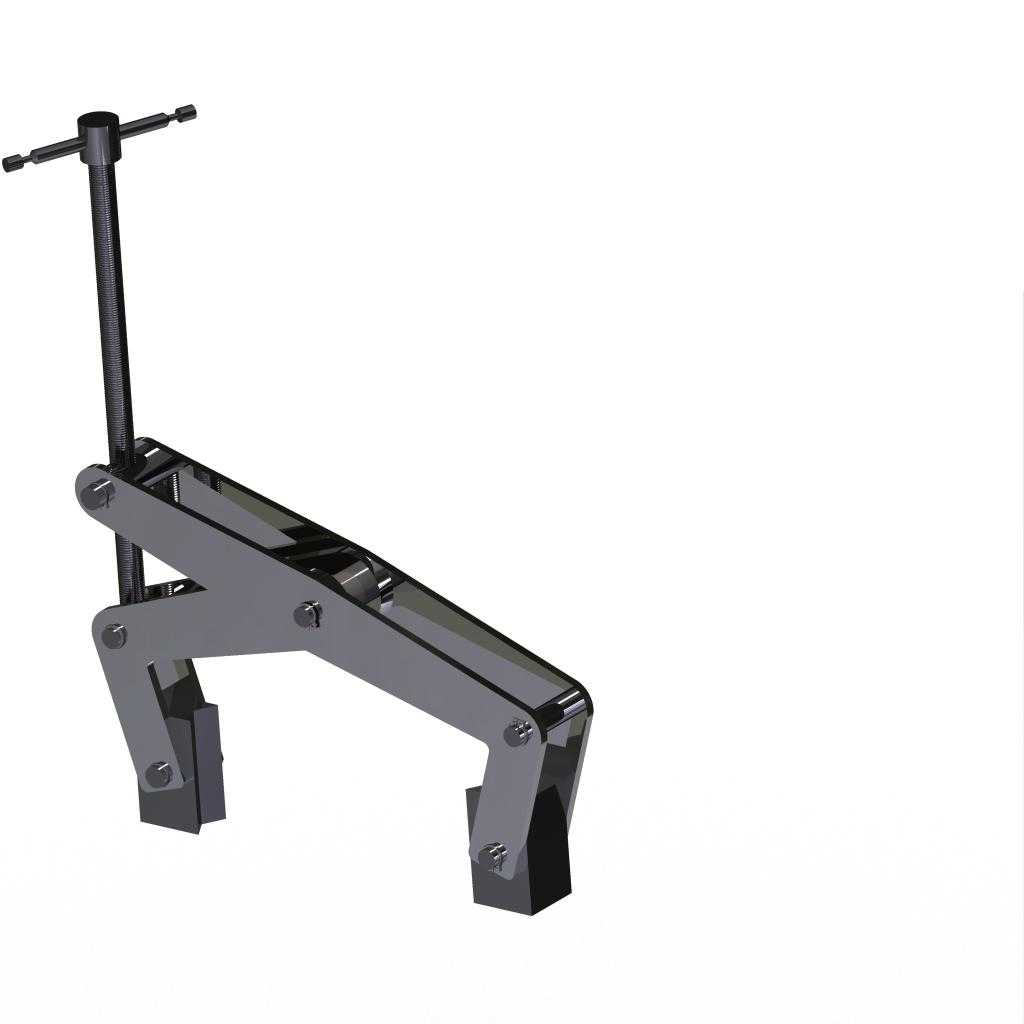

　　设计过程中需要重点关注几个尺寸边界：首先是钳口的最大开口量，要适配常规吊装场景下最常见的钢板厚度、型材截面高度，避免开口过小无法适配常用工件，或是开口过大导致连杆力臂比例失衡，夹持力不足；其次是剪臂的长度比例，要保证在额定起重量下，钳口处的夹持力能达到工件重量的3倍以上，预留足够的安全系数，同时要控制整体闭合后的最小厚度，方便在狭窄的工件缝隙中插入；顶部的T型手柄长度要兼顾调节力矩和操作空间，手柄太长会在转动时容易磕碰周边工件，太短则会导致初始开口调节时费力，作业人员无法徒手拧动。铰接点的位置公差需要严格控制，两侧剪臂要完全对称，否则起吊时会出现单侧钳口受力不均，导致工件倾斜、夹持力不足的问题；钳口的齿面要做淬火处理，硬度达到HRC45-50，避免长期使用后齿面磨损失去防滑能力。

　　安装使用时需要注意，这类吊具的挂点要和工件重心处于同一竖直线上，避免偏载导致钳口受力不均；不适合吊装表面硬度超过HRC50的淬火工件，也不适合吊装表面有厚油污、润滑脂的工件，防止摩擦系数不足出现滑脱；日常检查时要重点观察各铰接销轴的磨损量、钳口齿面的磨损情况，当销轴磨损量超过原直径的5%时要及时更换，避免受力断裂。整体结构采用模块化设计，所有构件都为钢板切割后销轴连接，没有复杂的铸造、焊接异形结构，加工难度低，普通的机加工车间即可完成制作，建模时所有铰接位置都做了间隙配合仿真，能模拟实际作业中的连杆运动过程，验证全开口范围内的力臂变化、夹持力输出曲线，避免出现死点位置导致钳口无法开合。
