G型螺旋压紧夹持工具结构设计

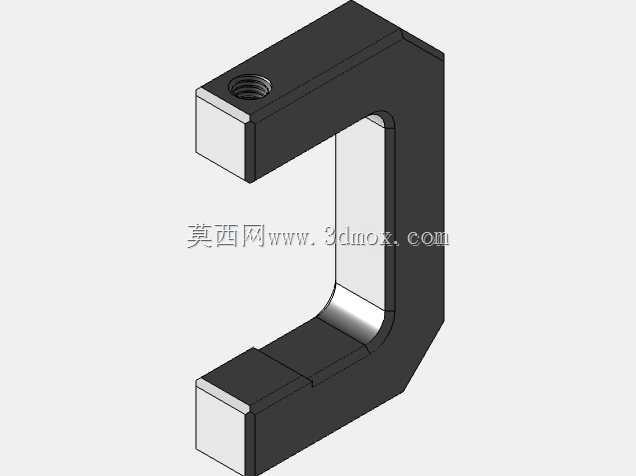

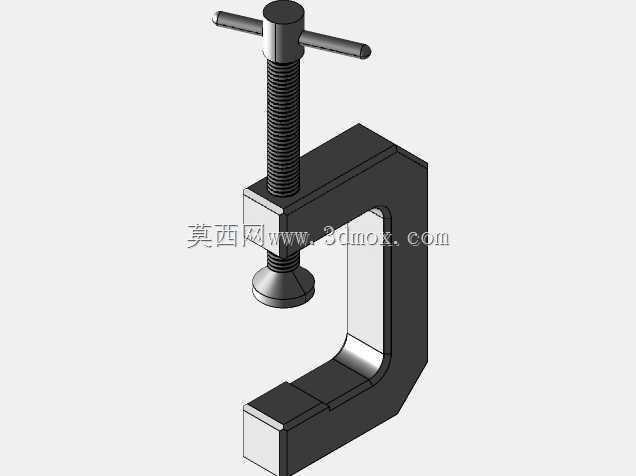

　　这款G型螺旋夹持结构，是机械加工、装配调试场景里出镜率极高的手动压紧工装，日常在钣金件划线定位、小型工件粘接固定、薄壁件钻孔防翘、管路临时对接等作业中都能见到它的身影，相比大型液压、气动夹紧装置，它无需外接动力源，单人即可快速操作，适配多类零散小工件的临时装夹需求。整体采用C型开口的框架式主体结构，框架背部做了圆弧过渡的加强结构，避免夹紧受力时框架开口处出现应力集中导致的变形开裂，开口深度与最大夹持行程做了匹配设计，可覆盖常规厚度范围内的板件、块件装夹，框架底部的承压面做了平面度处理，夹紧时与工件表面贴合均匀，不会出现局部压痕或者夹持打滑的问题。

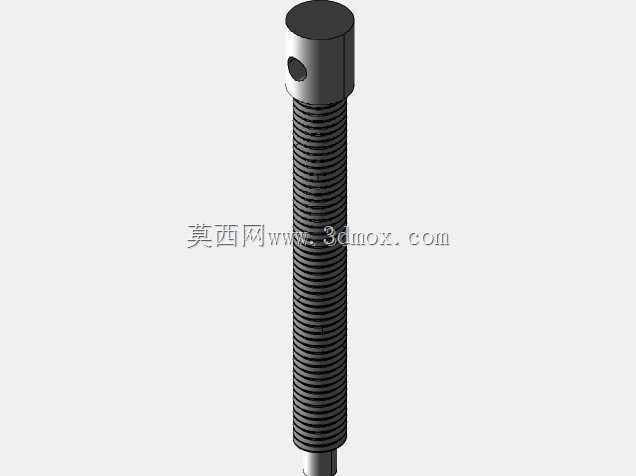

　　顶部的螺旋传动副采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，承载能力更强，传动过程中磨损均匀，长期反复旋拧也不会出现滑牙、卡滞的问题，螺杆顶端加装了T型转动手柄，手柄两端做了圆弧收边，手动旋拧时握持舒适，施加较小的圆周力即可转化为足够的轴向压紧力，无需额外借助加力杆就能满足常规装夹的压紧力需求。螺杆底端的压头采用活动式铰接结构，夹紧过程中压头可随工件表面角度自动微调贴合，即使工件被夹持面存在轻微角度偏差，也能保证压头与工件完全接触，避免单点受力压伤工件表面，同时也能防止旋紧螺杆时带动工件移位。

　　设计过程中对框架的截面厚度做了受力校核，在最大夹持行程下，框架的弹性变形量控制在工装允许的范围内，不会因为夹紧力过大导致框架开口张开过量影响夹持精度，整体外形轮廓规整，没有突出的尖锐棱角，日常存放、取用都不会剐蹭操作人员，也可配合工作台面的定位槽做快速固定，作为工位上的常驻辅助工装使用。这类手动夹持工具没有复杂的传动结构，维护成本极低，仅需定期在螺纹副位置涂抹少量润滑脂即可保证操作顺畅，无论是单件维修作业还是小批量生产的临时装夹，都能提供稳定可靠的压紧力，不会出现夹持松脱的问题。
