山地自行车后悬架上连接支架结构设计

　　这款结构件是针对全避震山地车后悬架系统设计的上连接连杆，主要承担后三角与主车架之间的动力传递与运动约束作用，在整车悬架运动过程中，需要同时承受骑行过程中产生的纵向冲击、侧向扭转力以及踩踏带来的交变载荷，是全避震车架悬架结构中核心的受力连接件之一。

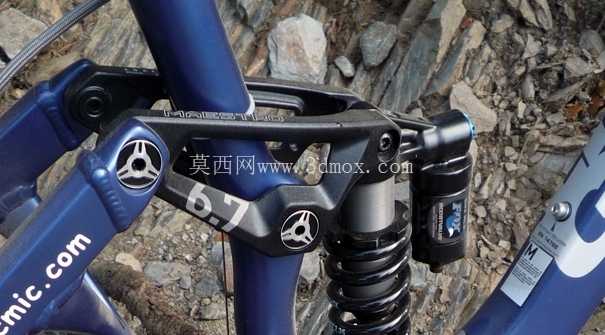

　　从实际应用场景来看，这类上连接支架多用于林道、enduro级别的全避震山地车，对应后轮行程在120mm到160mm区间的车型，在骑行过程中，当后轮遇到凸起、坑洼路面产生跳动时，后三角会绕转轴按照既定的悬架轨迹运动，该连杆作为多连杆悬架结构中的上控制臂，需要精准约束后轮的运动路径，保证踩踏过程中悬架不会出现多余的泄力动作，同时在冲击载荷下将力均匀分散到主车架的连接点位，避免局部应力集中导致车架开裂或者连杆变形。

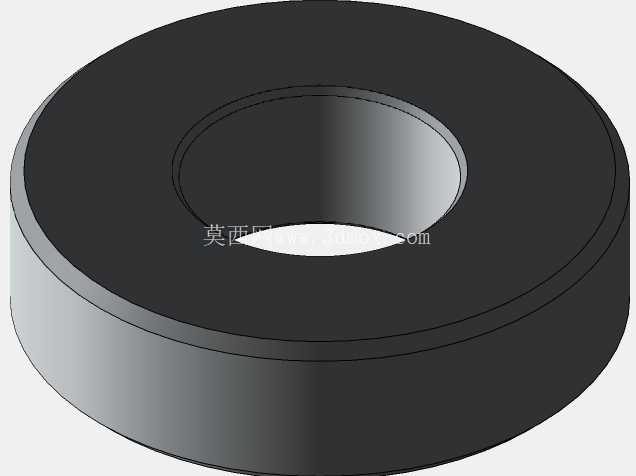

　　设计过程中首先要匹配对应车型的悬架几何参数，先确定三个安装孔位的相对坐标，孔位之间的中心距公差需要控制在±0.1mm以内，否则会出现安装错位，导致悬架转动卡滞，或者轴承出现偏磨，大幅缩短轴承的使用寿命。三个安装孔内都需要预留标准压入式轴承的安装位，轴承位的内径公差要符合基孔制配合要求，保证轴承压入后不会出现松旷，同时也不会因为过盈量过大导致轴承内圈变形，转动阻力增大。

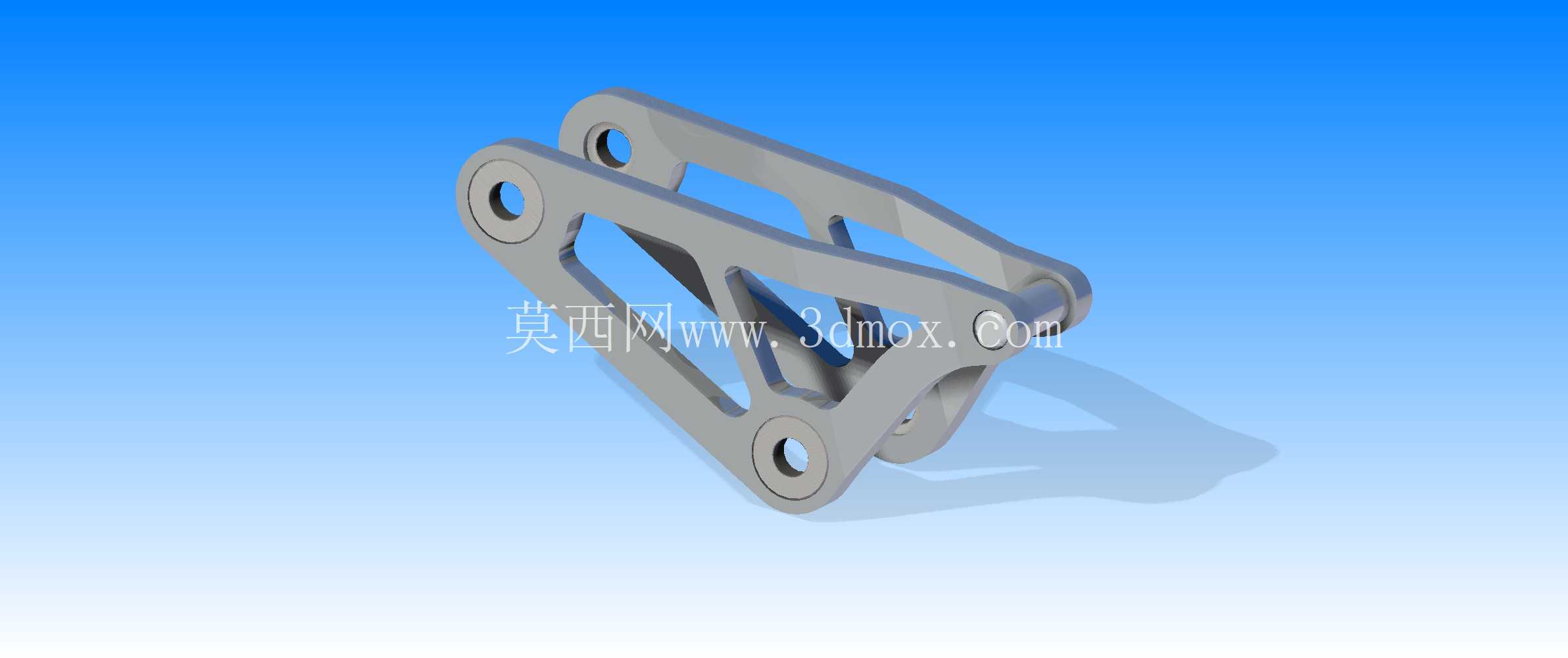

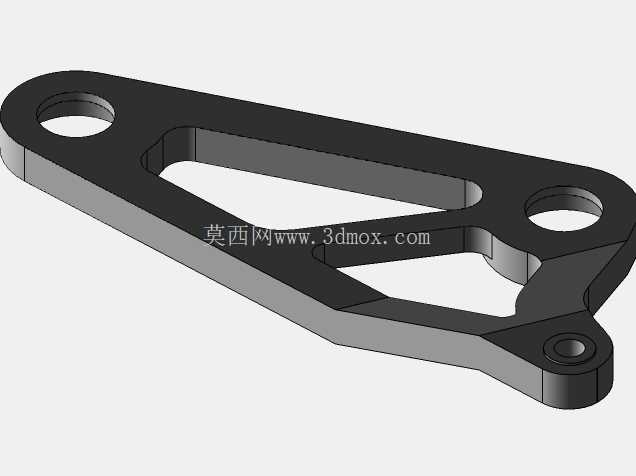

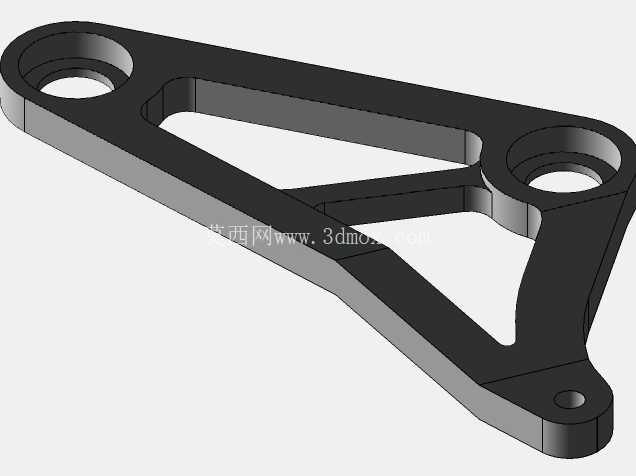

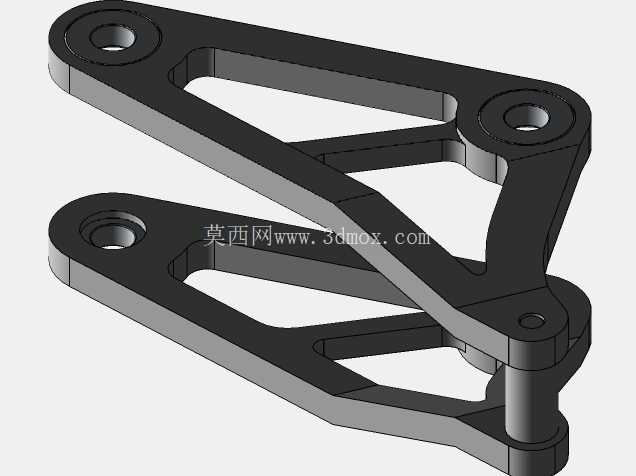

　　结构外形采用了镂空式的桁架结构设计，在保证整体结构强度的前提下尽可能去除非受力区域的材料，降低零件自身重量，毕竟对于山地车零部件来说，簧下质量的降低能够直接提升悬架的响应灵敏度，让后轮更贴附地面，提升复杂路况下的抓地力。零件的主体壁厚根据受力仿真结果做了差异化设计，在孔位周边的受力集中区域，壁厚做了加厚处理，并且在孔位与主体连接的位置做了大圆角过渡，避免应力集中；而在中间受力较小的区域，做了三角形的镂空减重，三角形的结构本身具备优秀的结构稳定性，不会因为镂空导致整体刚性下降。

　　安装边界方面，零件的整体轮廓尺寸需要匹配车架后上叉与主车架上管、立管连接区域的空间，在悬架全行程压缩、回弹的过程中，连杆的外轮廓不能和车架管材、后避震器、变速管线等周边部件发生运动干涉，设计过程中需要做全行程的运动仿真校核，预留至少3mm的安全间隙，避免在极端压缩工况下出现零件磕碰。零件两侧的安装面平面度需要控制在0.05mm以内，保证和车架连接座、后三角连接位完全贴合，避免安装后出现附加的装配应力。

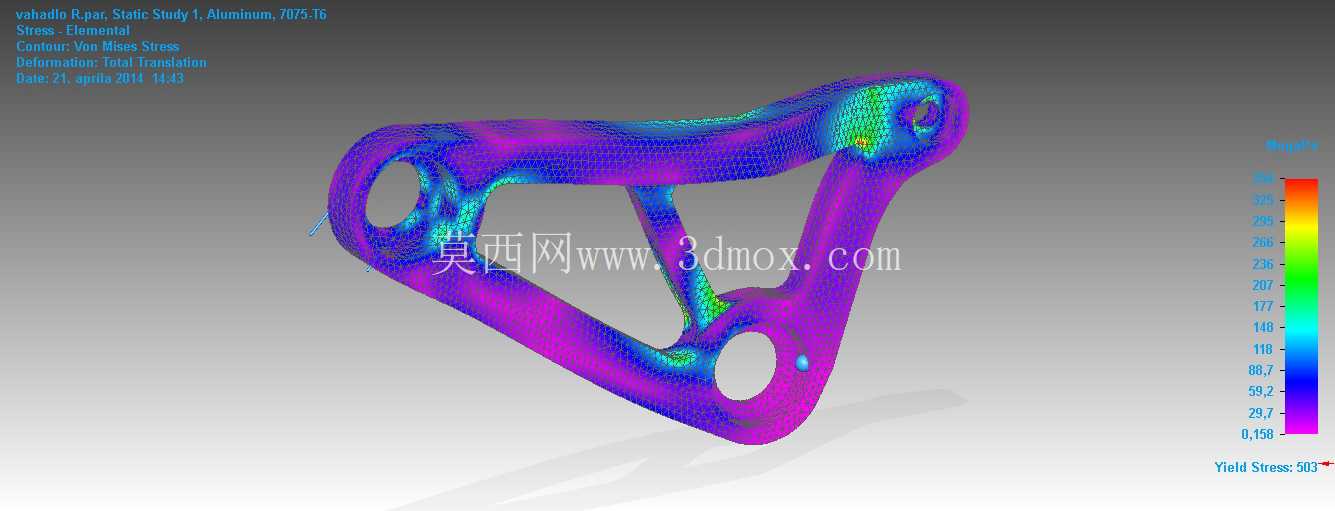

　　从受力特性来看，这类连杆在骑行过程中承受的是多维度的交变载荷，垂直方向的落地冲击会让连杆承受弯曲应力，大力踩踏时的牵引力会让连杆承受拉压载荷，过弯时的侧向力会让连杆承受扭转载荷，所以结构设计时通过CAE仿真做了多工况的受力校核，在最大冲击载荷（对应落地冲击3g加速度）下，零件的最大应力低于材料屈服强度的60%，保证足够的安全系数，同时正常骑行工况下的疲劳寿命满足长期使用要求，不会出现疲劳断裂的问题。

　　零件的边缘全部做了倒角处理，没有尖锐的棱角，一方面避免安装、维护过程中划伤操作人员，另一方面也能减少应力集中点，提升零件的疲劳强度。所有的安装孔端面都做了凸台设计，保证轴承安装时的定位精度，同时凸台结构也能提升孔位周边的结构刚性，避免锁紧螺栓时出现孔位变形。
