中心立柱式螺旋旋转楼梯结构设计

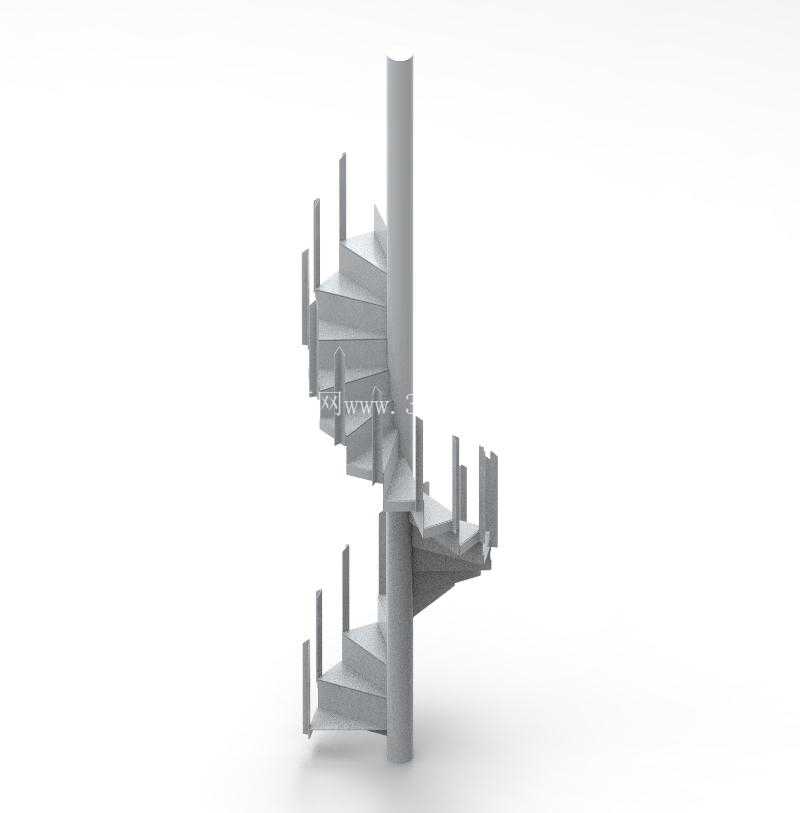

　　这款中心立柱式螺旋楼梯，核心采用单根竖向中心柱作为全部承重载体，所有踏步构件均围绕中心柱呈放射状排布，整体在水平面上的投影为标准圆形，相比常规折返式直跑楼梯，能够节省至少60%的水平占地空间，尤其适配loft夹层、小型复式住宅、工业设备操作平台、狭小空间的竖向通行场景，在层高2.8米到3.6米的空间内无需额外设置中间支撑结构，安装时仅需固定中心柱上下两端的连接点位即可完成主体承重结构的固定。

　　从结构受力逻辑来看，每一块扇形踏步的内侧端都通过焊接或者螺栓锁紧的方式与中心柱外壁刚性连接，踏步外侧设置竖向栏杆立柱，相邻栏杆立柱之间通过横向扶手连贯衔接，既能够为通行人员提供侧向防护，也可以通过扶手的环形连贯结构，为外侧踏步提供额外的结构约束，降低踏步悬臂端在长期动载荷下的形变量。设计过程中首先需要根据安装点位的预留洞口直径确定整体旋转半径，常规民用场景下旋转半径控制在600mm到800mm即可满足单人正常通行需求，工业操作平台用的型号可将旋转半径放大至900mm到1100mm，满足作业人员携带小型工具通行的宽度要求。

　　踏步的扇形角度需要结合整体层高与单步踏步高度匹配计算，单步踏步高度控制在150mm到180mm区间时，通行脚感最为舒适，对应整梯旋转一圈的踏步数量控制在12到16级，整梯旋转总角度根据层高对应的总踏步数均匀分配，避免出现局部踏步角度突变导致的通行磕碰问题。踏步板的厚度根据材质不同有所区分，采用金属板材加工时厚度不低于3mm，采用实体板材加工时厚度不低于20mm，确保悬臂端在承受1kN集中载荷时的形变量不超过跨度的1/250，满足结构安全要求。

　　安装边界方面，中心柱上端需要与上层楼板的结构梁或者预埋承重件刚性连接，下端需要与地面的混凝土基础或者预埋钢板固定，连接点的抗剪切强度需要满足整梯额定载荷的3倍以上安全系数。整梯安装完成后，踏步边缘与周边墙体或者固定障碍物的净距需要保持在50mm以上，避免旋转通行过程中出现剐蹭，扶手的安装高度距离踏步前缘的垂直高度保持在900mm到1100mm区间，栏杆立柱之间的净间距不大于110mm，防止人员意外跌落。

　　这类螺旋楼梯的结构优势在于构件模块化程度高，所有踏步、栏杆、立柱构件都可以在工厂预制完成后运输到现场组装，不需要在现场进行大规模的焊接或者混凝土浇筑作业，施工周期短，对安装现场的原有结构破坏小。在实际应用中，除了民用建筑的竖向通行之外，也常被用于大型设备的周边检修通道、仓储空间的夹层通行、商业空间的装饰性通行结构，通过调整踏步材质、扶手样式、表面处理工艺，可以适配工业风、极简风、复古风等不同的空间装修风格。设计建模过程中需要重点校验中心柱的长细比，避免中心柱在竖向载荷下出现失稳问题，同时需要校验每一级踏步的悬臂抗弯强度，确保在额定均布载荷下不会出现结构变形或者焊缝开裂的问题，相邻踏步之间的垂直净空需要保持在2200mm以上，避免通行时出现碰头情况。
