不锈钢多连杆可调式墙面夹持固定构件

　　这款不锈钢材质的多连杆铰接夹持构件，主要用于需要在墙面完成可动式部件固定的场景，常见于工业设备侧装支撑、特种柜体活动连接、工装夹具侧挂定位等工况，区别于传统固定式墙装支架，它能通过多组铰接连杆的配合实现一定角度范围内的开合调节，满足安装后需要小幅度调整夹持位置、适配不同厚度被夹持件的使用需求。

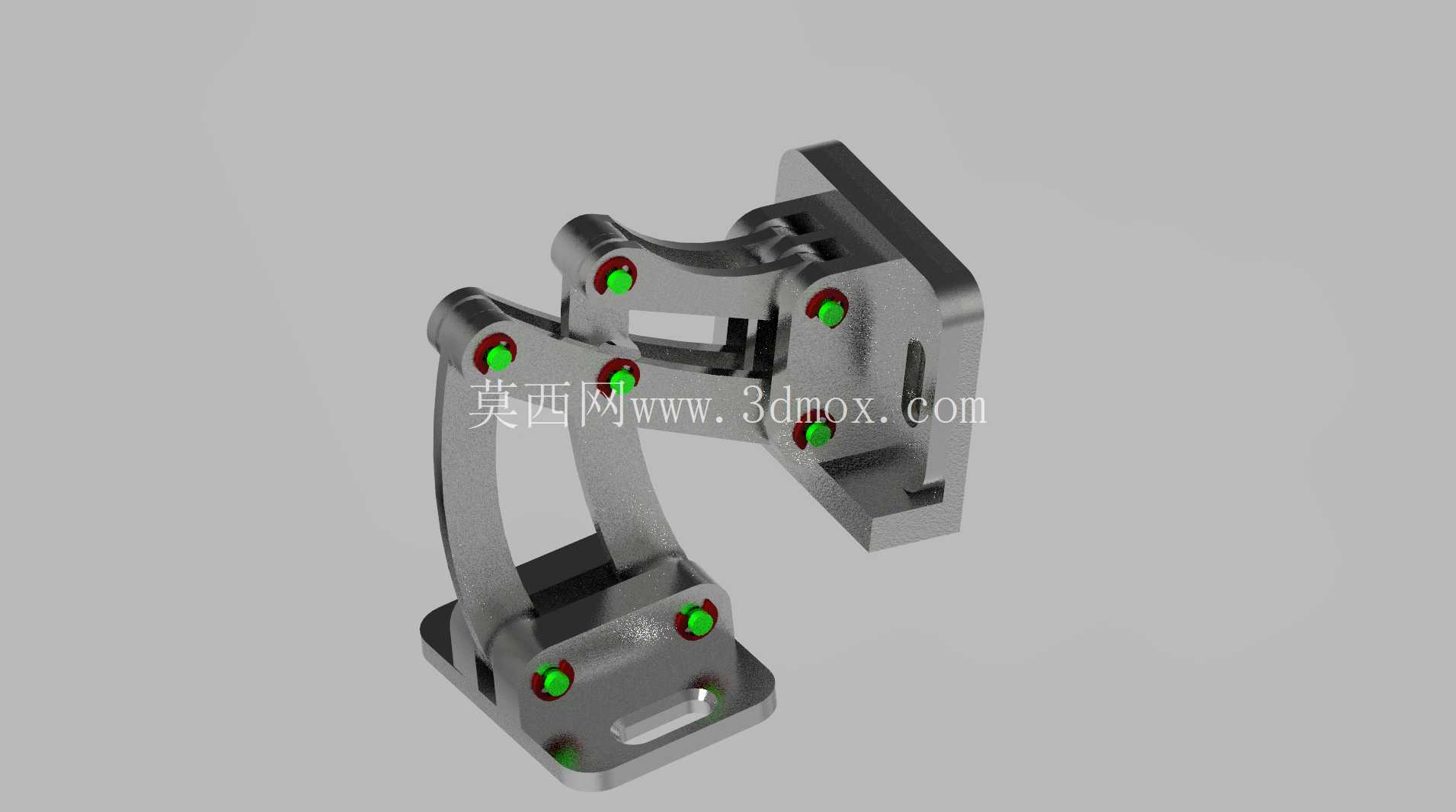

　　从结构设计来看，整个构件分为墙面安装底座、中间多组铰接连杆、前端夹持座三个核心部分，所有铰接位置均采用带绿色标识的紧固件完成轴接，这类紧固件在装配时可通过扭矩控制预紧力，既保证连杆转动时无旷量，又能避免过紧导致的调节卡滞。底座部分设计为带安装孔的平板结构，安装孔位做了沉头处理，装配后紧固件端面不会突出底座平面，保证底座与墙面安装面完全贴合，不会出现局部应力集中的问题。前端夹持座同样预留了对应安装孔位，用于和被夹持的部件完成固定连接，夹持座的接触面做了平面度处理，保证连接时的接触面积足够，避免长期受力出现连接松动。

　　设计过程中首先考虑的是墙面安装的边界限制，底座的整体轮廓尺寸控制在常规墙面安装的允许范围内，不会因为尺寸过大占用过多安装空间，同时底座的厚度经过受力校核，在承受前端夹持部件的额定载荷时，不会出现底座变形导致的安装偏移。中间的连杆采用折弯成型的不锈钢板材加工，每段连杆的铰接孔位同轴度公差控制在合理范围内，避免多组连杆装配后出现运动干涉，连杆的弯折角度经过反复调整，保证整个构件在开合到最大角度时，各部件之间不会出现碰撞，在闭合到最小位置时也能保持足够的结构强度，不会因为连杆受力过大出现弯折变形。

　　实际使用时，先将底座通过膨胀螺栓或者适配的紧固件固定在平整的墙面上，固定前需要调整底座的水平度，避免后续连杆运动出现卡滞，之后将需要夹持固定的部件安装在前端夹持座上，根据实际使用的角度需求，调整各段连杆的位置，调整到位后锁紧各铰接点的紧固件，即可完成固定。如果后续需要调整被夹持部件的位置，只需要松开对应铰接点的紧固件，重新调整角度后再锁紧即可，不需要完全拆卸整个构件，大幅降低了后期调整维护的工作量。

　　材质选用不锈钢，主要是考虑到部分使用场景可能存在潮湿、多粉尘的情况，不锈钢材质的防锈性能可以保证构件长期使用不会出现锈蚀卡滞的问题，同时不锈钢的强度足够满足常规夹持工况的载荷需求，不需要额外做表面防锈处理，减少了加工工序。所有铰接位置的转动接触面在装配时可以添加少量润滑脂，进一步降低转动时的磨损，延长构件的使用寿命。

　　从安装边界来看，整个构件在完全闭合状态下的突出墙面距离经过优化，不会因为突出过多影响周边其他设备的安装与操作，在完全打开状态下的活动范围也做了限制，避免打开角度过大导致连杆受力超出设计载荷。各紧固件的规格选用统一标准件，后期维护更换时不需要定制特殊规格的配件，降低了维护成本。在结构细节上，所有的棱边都做了倒角处理，避免安装调整过程中划伤操作人员，也减少了应力集中点，提升构件的整体抗疲劳强度。
