约翰迪尔农机前配重安装支架结构

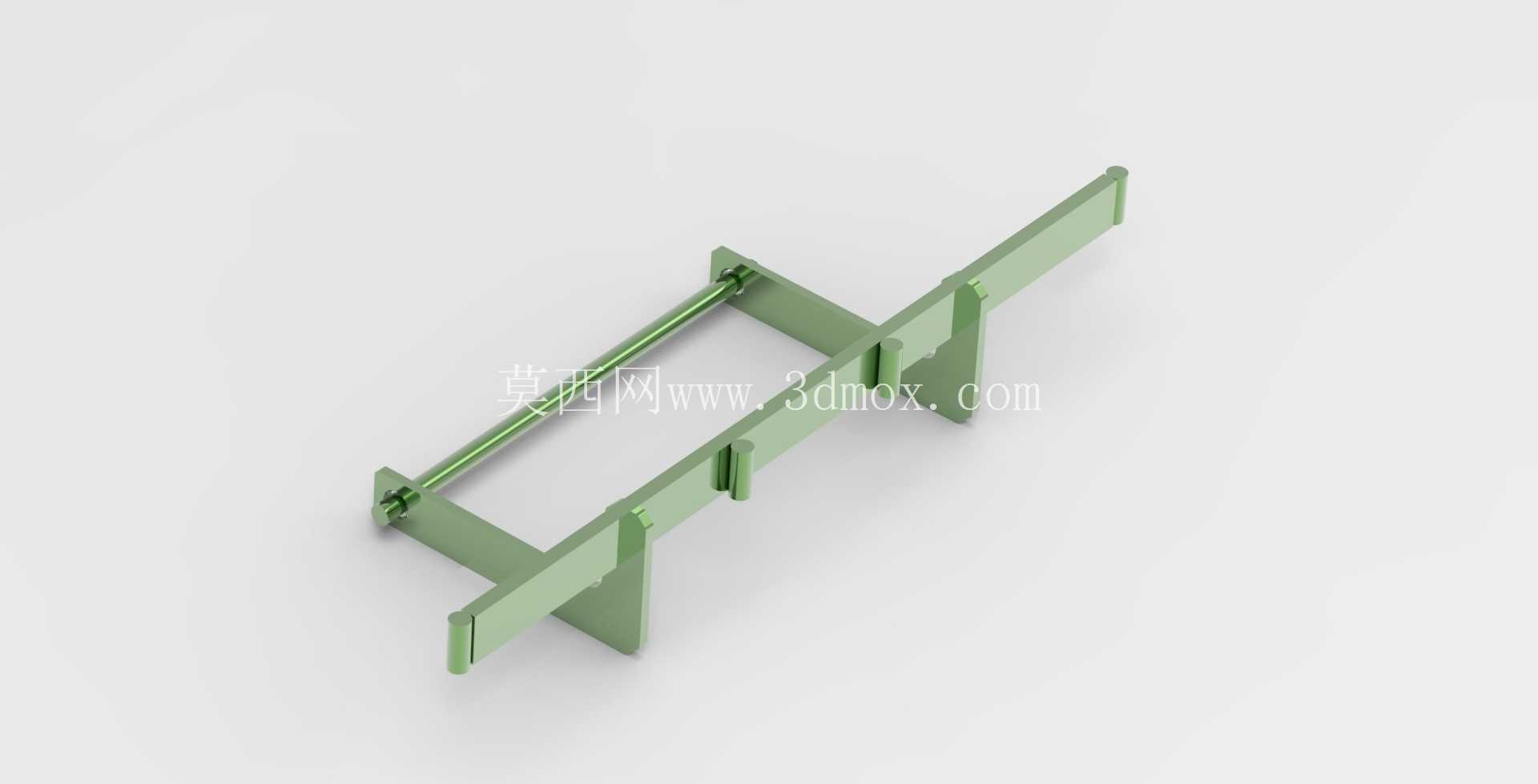

　　这款支架是针对小型农用拖拉机前配重挂载需求设计的承载构件，适配约翰迪尔10系列这类紧凑型农用作业机械，在整机配重平衡体系里承担着核心的载荷传递作用。小型农用机械在挂载后置农具作业时，机头极易出现上翘、转向附着力不足的问题，前配重支架的作用就是将铸铁配重块的载荷均匀传递到前车架主梁上，通过前置配重来平衡后置作业机具的下压力，保证前轮抓地力充足，避免坡地作业、带载转向时出现翘头、侧滑的安全隐患。从结构设计来看，整体采用长条形跨接式布局，主体为等截面的实心支撑臂结构，没有多余的镂空减重设计——毕竟前配重区域的核心需求是承载刚性，而非轻量化，实心结构能避免长期受交变载荷出现的焊缝开裂、臂体形变问题。

　　支架的三个垂直向下的支脚是核心安装定位点，每个支脚的安装端面都做了贴合面铣平处理，安装时可以直接贴合前车架的预设安装平面，通过螺栓组完成刚性固定，支脚的间距完全匹配约翰迪尔10系列前车架的原有安装孔位，不需要对原车结构做任何打孔、焊接改装，属于原位替换的适配配件。支架前端的横向跨接杆是配重块的挂载定位结构，杆体两端做了限位凸台，挂载配重块时可以直接穿入配重的预设安装孔，凸台能限制配重块的横向窜动，避免作业过程中配重块左右滑移影响整机平衡。从安装边界来看，支架整体沿车架纵向延伸的长度控制在不遮挡前大灯、不影响前轮最大转向角度的范围内，支脚的高度设计预留了足够的离地间隙，不会因为田间起伏、过田埂时出现支架刮蹭泥土、磕碰田面的问题。

　　设计过程中特意规避了突出的棱角结构，所有外露的棱边都做了小圆弧倒角处理，一方面是避免安装、调整配重时划伤操作人员，另一方面也能减少田间作业时秸秆、杂草在支架位置的缠绕堆积，日常清理维护更方便。在载荷传递路径的设计上，三个支脚的位置并非均匀分布，而是根据前车架的主梁受力点做了位置优化，将配重块的集中载荷分散到三个车架刚性连接点上，避免单个安装点受力过大造成车架局部应力集中，长期使用也不会出现车架安装位变形的问题。支架的横向安装基准面与车架纵向中心线保持垂直，保证挂载配重后整机左右重量偏差控制在合理范围内，不会出现行驶跑偏的问题。

　　对于农机维修、配件仿制建模的从业者来说，这个结构的建模重点在于三个安装支脚的孔位同轴度、安装面的平面度控制，以及横向挂载杆的位置精度，这些尺寸直接决定了支架能不能原位安装、配重块能不能顺利挂载，建模时需要优先保证这些配合尺寸的公差，非配合面的尺寸可以根据实际使用需求做小幅调整，不会影响实际使用效果。这类支架在实际使用中除了挂载原厂配重块，也可以根据作业需求挂载自制的混凝土配重、铁质配重，只要挂载重量不超过支架的额定承载上限，都能稳定使用，适配性较强。
