工业钢结构桁架支撑框架结构设计

　　这套钢结构桁架支撑框架，主要面向工业厂房内部的设备承载平台、大跨度管线架空支撑、多层作业平台的主体承重场景，在重型设备生产车间、物流仓储高位作业区、工业设备检修平台搭建中都有广泛的适配性。从实际使用场景来看，这类框架不需要额外做大量的现场焊接调整，所有构件的连接孔位都在建模阶段做了对位匹配，现场只需要通过高强度螺栓完成拼接，就能快速形成稳定的承重体系，大幅缩短现场施工的周期，也能减少现场焊接带来的结构应力变形问题。

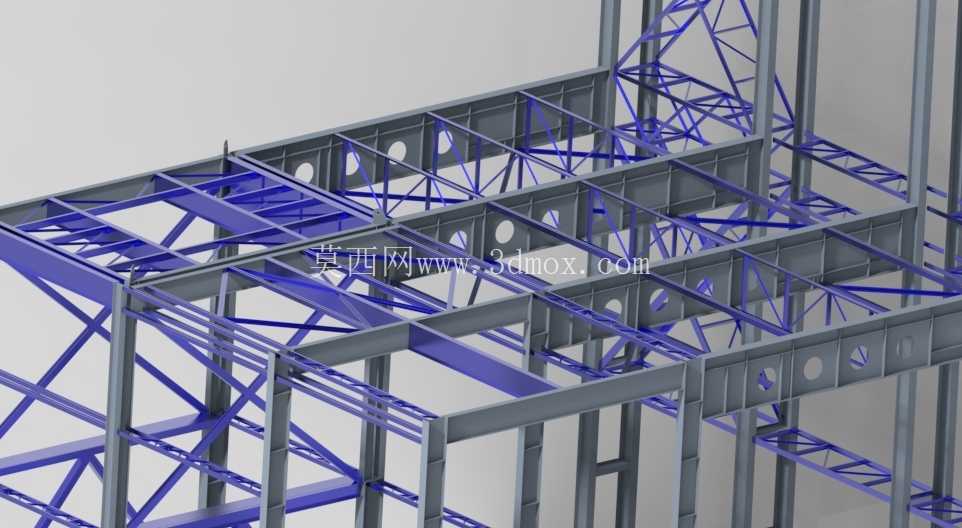

　　从功能特性上看，整个框架采用主次梁分层排布的逻辑，主承重梁采用带预留孔的H型钢构件，能够承担上部设备的集中载荷与平台面的均布载荷，斜向布置的紫色桁架杆件则承担水平方向的风载、设备运行产生的振动载荷，避免框架在长期动载荷作用下出现侧向失稳。所有钢梁上的预留圆孔，一方面是用于构件之间的螺栓连接，另一方面也可以作为后期管线穿装、设备吊装固定的预留点位，不需要后期在现场重新钻孔破坏构件的防腐层与结构强度。

　　设计过程中，首先是根据常规工业平台的承载要求做载荷分配计算，将整体框架的受力拆解到每一根主钢梁与斜撑杆件上，每一根杆件的截面选型都匹配对应的受力阈值，避免出现局部构件强度过剩或者承载不足的问题。连接节点的位置做了加厚处理，对应螺栓孔的排布间距符合钢结构设计的规范要求，保证节点处的连接强度不低于杆件本身的结构强度，不会出现节点先于杆件失效的情况。斜撑桁架采用三角形稳定结构排布，每一个单元的桁架都形成独立的稳定受力单元，再通过纵向的连系梁将所有单元串联成整体，保证整个框架的整体刚度，即使局部承受偏载，也能通过连系梁将载荷分散到相邻的受力单元上。

　　从安装边界来看，这套框架的单组单元宽度适配常规工业厂房的柱距模数，纵向可以根据实际的场地长度做任意拼接扩展，不需要对原有构件做裁切修改。框架的底部预留了与基础预埋件连接的法兰板，安装时只需要将底部法兰与预埋螺栓对位锁紧，就能完成底部的固定，不需要额外做复杂的基础连接处理。框架的层高预留了足够的设备安装空间，下层可以通行常规的工业巡检车辆、布置工业管线，上层可以铺设钢格板作为作业平台，也可以直接固定重型生产设备。构件之间的连接全部采用可拆卸的螺栓结构，后期如果需要调整框架布局、搬迁作业平台，只需要拆解螺栓就能完成构件的转运，不会像焊接结构那样出现拆解即报废的问题，大幅提升了结构的复用性。

　　在细节处理上，所有构件的棱角位置都做了微小的倒角处理，避免安装过程中尖锐棱角划伤施工人员，也能减少构件在转运过程中因为磕碰出现的涂层脱落问题。每一根杆件的连接端都做了对位标记，现场安装时不需要反复测量调整，只需要按照标记对位就能快速完成拼接，降低现场安装的出错概率。斜撑杆件与主钢梁的连接位置避开了主钢梁的最大受力截面，不会因为开孔削弱主钢梁的整体承重能力。整个框架的结构排布兼顾了承载能力与自重控制，在满足设计承载要求的前提下，尽可能优化杆件的截面尺寸，减少整体的钢材用量，降低整体结构的成本，同时也能减少基础需要承担的静载压力。
