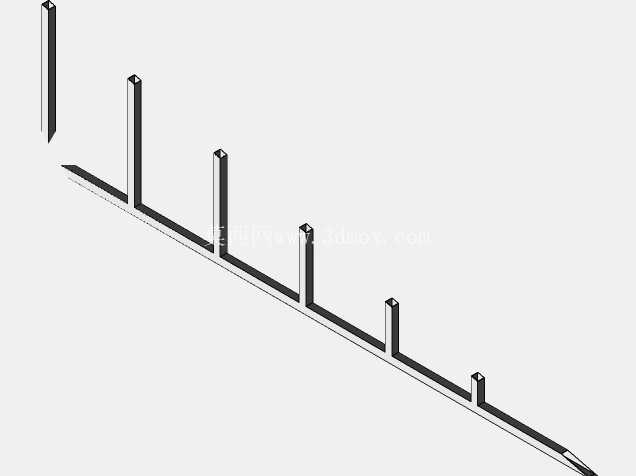

车库配套钢结构斜向支撑施工节点构造

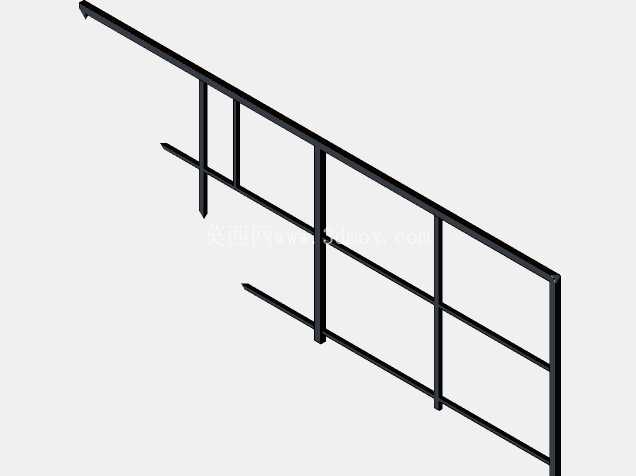

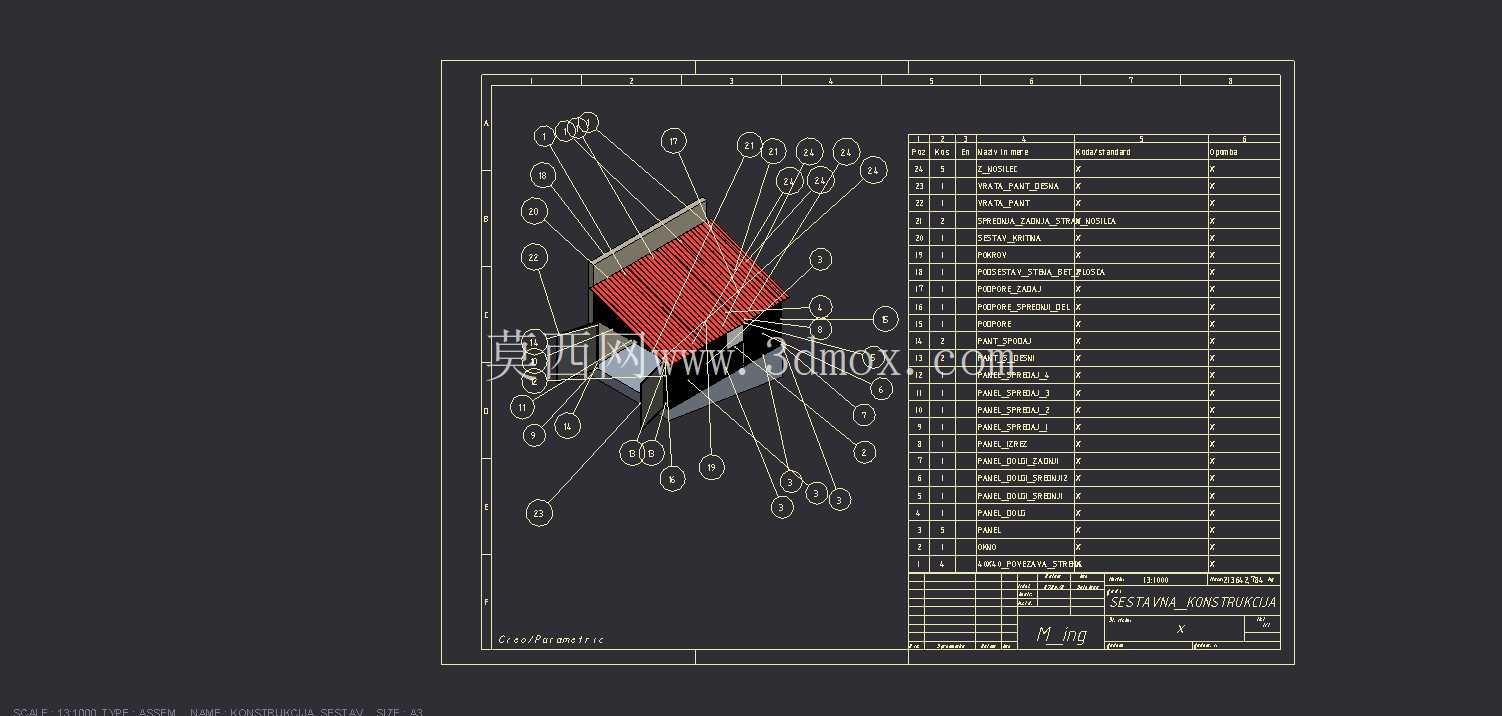

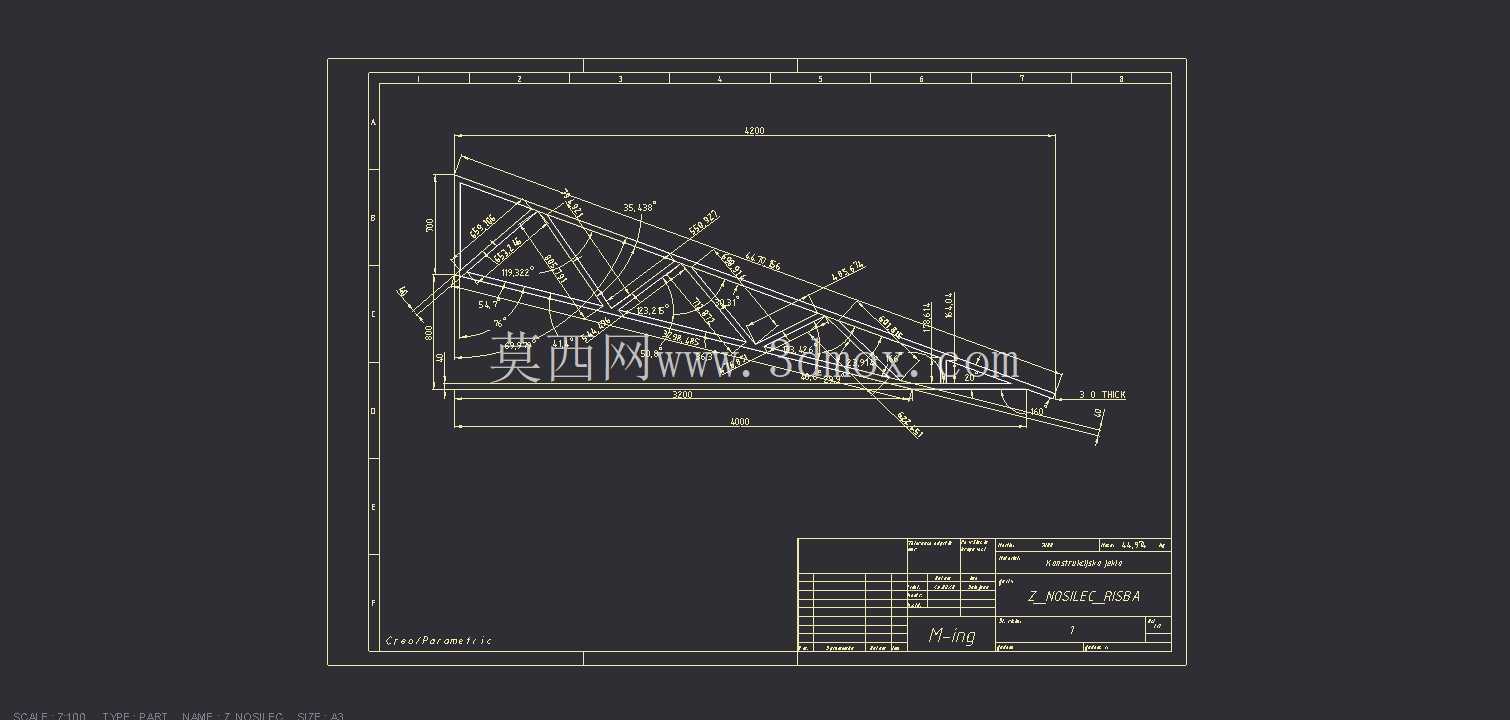

　　在车库类土建施工的结构受力体系搭建环节，这类斜向钢结构支撑属于核心传力构件，日常应用场景集中在地下车库出入口坡道侧墙加固、地上车库钢结构顶棚的侧向受力支撑、车库临边防护结构的斜向拉结等工况，主要作用是抵消结构承受的水平侧向荷载，包括风荷载、车辆行驶带来的动荷载冲击、土体侧压力等，避免竖向承重构件出现单侧受力过大引发的结构形变，保障整体框架的受力稳定性。从设计思路来看，这套节点构造优先遵循受力传递路径最短的原则，斜撑的角度设置匹配现场安装边界的尺寸限制，所有杆件的交汇节点都做了加劲肋补强设计，避免应力集中在焊缝位置引发长期使用下的疲劳开裂，图纸上标注的各段杆件长度、连接孔位间距，都是结合车库现场的预埋锚栓位置反向推导的，安装时不需要额外在现场做杆件裁切，能直接匹配预制的混凝土基础预埋件，大幅缩短现场施工的拼装周期。

　　外形尺寸方面，整套斜撑结构的外轮廓边界完全贴合车库施工的预留安装空间，横向最大宽度不超出侧墙的预埋钢板范围，竖向延伸高度刚好衔接顶部的承重梁底标高，不会侵入车库的通行净空界限，也不会和后续要安装的通风管道、消防管线、照明桥架产生空间干涉，设计阶段就提前做了管线综合的碰撞校核，所有连接节点的螺栓孔位都预留了2mm的安装调节余量，抵消土建施工带来的预埋件位置偏差，降低现场安装的对位难度。

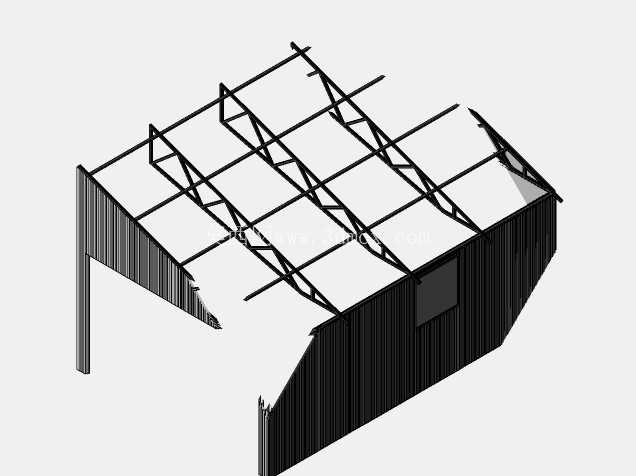

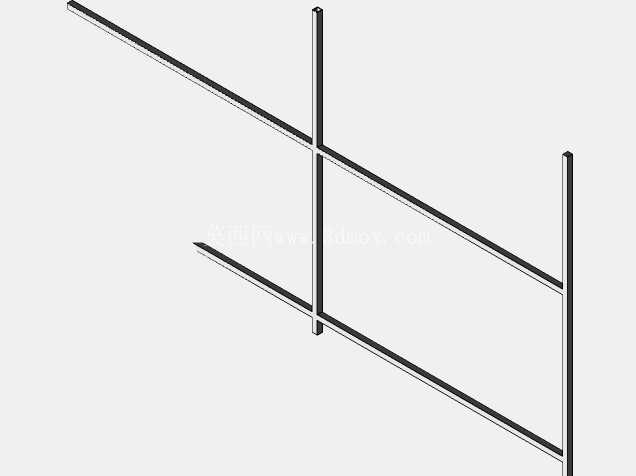

　　从功能特性来说，这套支撑结构采用的是桁架式受力设计，相比单根型钢斜撑，在同等用钢量的前提下抗侧移刚度提升40%以上，杆件之间的连接节点全部采用角焊缝围焊，焊缝高度匹配杆件的壁厚，能保证荷载在各根杆件之间均匀传递，不会出现单根杆件过载失稳的问题，底部和混凝土基础连接的位置设置了抗剪键，能直接传递水平方向的剪力，避免锚栓长期承受剪切力出现断裂风险。实际施工应用中，这套构造可以直接作为车库钢结构施工的节点参考，建模时所有的线型标注都对应实际加工的下料尺寸，不需要二次转换尺寸参数，杆件的截面选型都是经过受力验算确定的，能覆盖常规中小型车库的侧向受力需求，遇到不同跨度的车库场景时，只需要按照等比例缩放杆件截面参数，调整斜撑的角度匹配现场净空要求，就可以快速衍生出适配不同工况的支撑结构，不需要重新做整体的受力体系建模，能大幅缩短结构设计的周期。

　　在安装边界的考量上，设计时特意将所有节点的连接操作面预留了足够的扳手操作空间，现场安装时不需要采用特殊的安装工具，普通的扭矩扳手就可以完成所有螺栓的紧固作业，焊缝操作位置也避开了狭小的夹角区域，焊接作业时焊工可以保持正常的操作姿态，能有效保障焊缝的施工质量，避免因为操作空间不足导致的虚焊、漏焊问题。另外这套支撑结构的表面防腐处理预留了施工余量，建模时的杆件外轮廓尺寸已经考虑了防腐涂层的厚度，后续做热镀锌或者防腐涂料喷涂时，不会因为涂层厚度导致安装孔位出现对位偏差，也不会影响和相邻构件的拼接精度。
