在中小功率工频电源变压器的绕组结构设计中,绝缘栅栏是分隔不同电压等级绕组、阻断沿面爬电路径、提升绕组整体绝缘耐受能力的核心结构件,常应用于开放式控制变压器、小型隔离电源变压器、机床控制回路供电变压器的内部绕组排布场景,这类场景下变压器绕组多采用分层绕制结构,初次级绕组之间、高压抽头与低压绕组之间的沿面绝缘距离如果仅依靠空气间隙,往往需要预留较大的空间,会直接增大变压器整体的外形体积,而加装适配的绝缘栅栏后,可通过绝缘材料本身的高介电性能,在有限的安装空间内拉长爬电距离,满足不同电压等级间的绝缘要求,同时还能对绕制完成的绕组起到径向限位作用,避免绕组在浸漆、烘干、长期运行受热后出现松散、位移的问题。

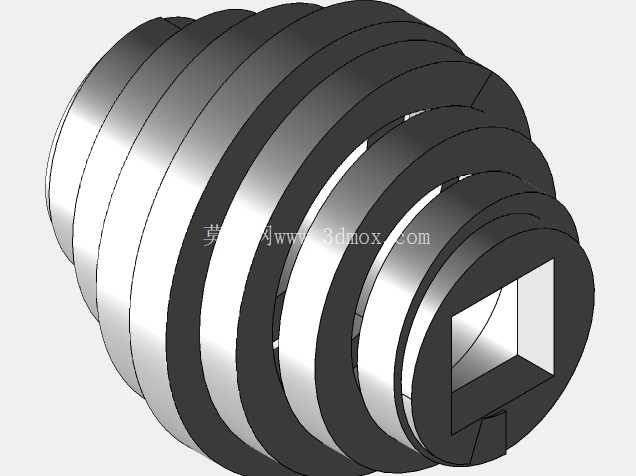

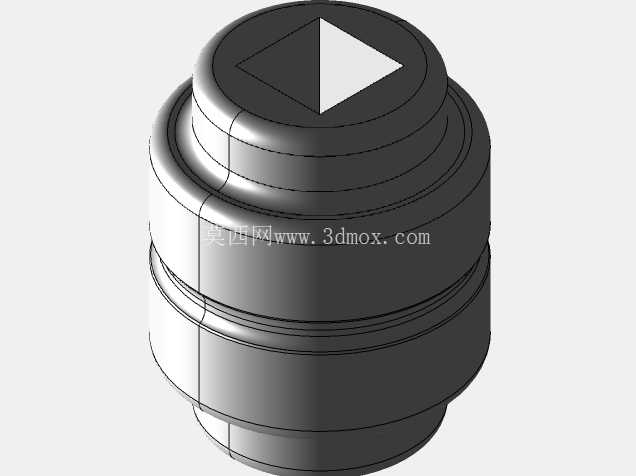

这款栅栏采用多层阶梯式的圆柱外形设计,整体为同轴回转体结构,从端面到主体依次设置多道直径渐变的环形凸台,每道凸台的高度与直径差都经过爬电距离核算,相邻凸台之间的环形凹槽可作为绕组绕制时的定位槽,低压绕组可绕制在最内侧的芯柱位置,高压绕组则依次排布在外侧的阶梯凸台外侧,不同电压等级的绕组被凸台形成的物理屏障完全分隔,沿面爬电路径需要沿着凸台的侧壁、端面多次折返,等效爬电距离相比同轴向长度的平直绝缘筒提升60%以上,可有效降低变压器在潮湿、多粉尘工况下出现沿面闪络的概率。顶部端面设置的三角方向标识,是为了在变压器总装时快速对齐栅栏与骨架、铁芯的安装定位缺口,避免装配时出现周向错位,导致绕组引出线的出线槽与栅栏的过线孔不对中,挤压损伤绕组漆包线的绝缘层。
从安装边界来看,这款栅栏的内孔直径与变压器骨架的芯柱外径采用间隙配合,配合公差控制在H7/h6区间,装配时可直接套入骨架芯柱,不需要额外涂胶固定,最外侧凸台的直径比变压器铁芯窗口的宽度小2mm,预留足够的浸漆流通间隙,保证绝缘漆能够充分填充栅栏与绕组、铁芯之间的空隙,提升整体结构的紧固性与绝缘性能。轴向总长度与绕组的绕制宽度完全匹配,两端不会突出绕组端面,避免在装配铁芯时与硅钢片产生干涉,同时也不会因为长度不足导致绕组端部超出栅栏防护范围,出现绝缘薄弱点。
设计过程中需要重点考量材料的耐热等级与机械强度,这类栅栏通常采用与变压器绝缘等级匹配的热固性塑料加工,比如B级绝缘场景选用酚醛塑料,F级绝缘场景选用增强尼龙或者DAP塑料,材料需要具备足够的抗冲击强度,避免在绕线过程中被漆包线的张力挤压变形,同时还要具备良好的耐溶剂性能,能够耐受变压器浸漆过程中绝缘漆溶剂的腐蚀,不会出现溶胀、开裂的问题。每道环形凸台的壁厚都经过强度校核,在绕线最大张力作用下,凸台的径向变形量不超过0.1mm,不会因为变形挤压内侧绕组导致漆包线绝缘破损。顶部的方向标识采用模压成型,不会因为长期受热、摩擦出现标识模糊的问题,方便批量装配时的快速定位,降低人工装配的出错概率。
在实际应用中,这类栅栏结构相比传统的绝缘纸隔层,具备更好的结构一致性,绝缘纸隔层在手工绕制时容易出现褶皱、错位,导致局部绝缘距离不足,而一体成型的塑料栅栏尺寸精度高,装配一致性好,适合批量自动化绕线生产,能够有效提升变压器生产的合格率,降低人工调整的成本。同时栅栏的环形凹槽还可以作为绕组的散热通道,变压器运行时绕组产生的热量可以通过凹槽内的空气对流向外传递,相比完全包裹的绝缘筒结构,散热性能提升约20%,能够降低变压器长期运行的温升,延长绝缘材料的使用寿命。针对不同电压等级的变压器,只需要调整阶梯凸台的数量与高度,就可以快速适配不同的爬电距离要求,不需要重新开设整套骨架模具,能够大幅缩短衍生型号的开发周期,降低产品开发的模具成本。
