分舱式电源变压器壳体结构设计方案

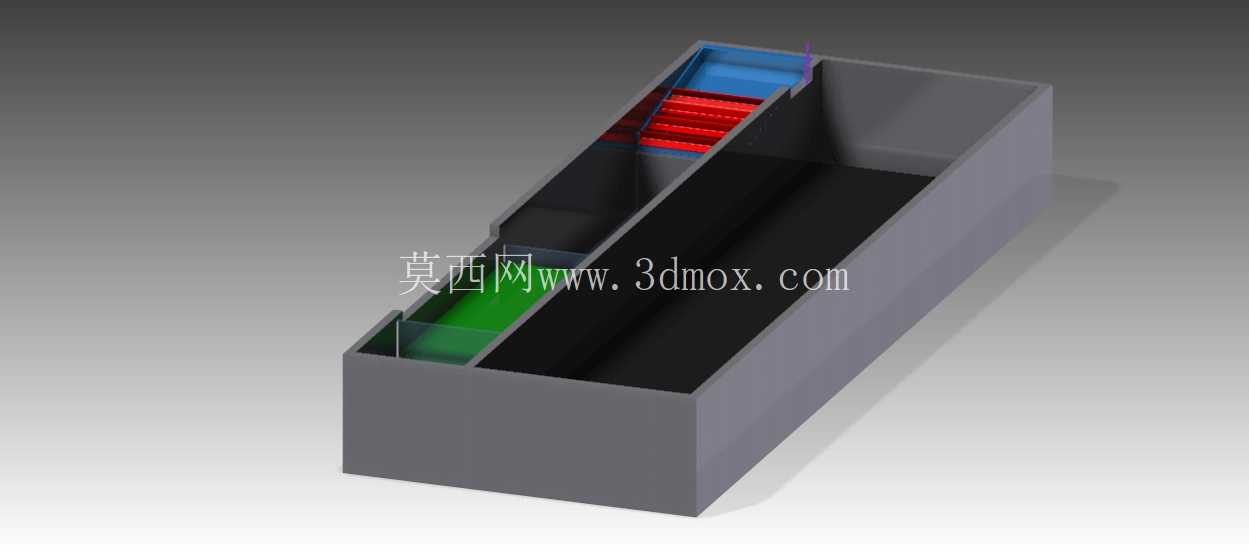

　　这款分舱式壳体结构主要面向小功率工频电源变压器的集成装配场景，常见于工业控制板卡配套供电模块、小型工控设备内置电源单元、民用电子设备内置供电组件的装配需求，区别于传统开放式变压器的裸装结构，这种分舱式壳体能够将变压器绕组、铁芯、接线端子、整流滤波组件进行分区容纳，从结构层面解决不同功能组件之间的绝缘隔离、散热路径规划、外部异物防护的实际工程问题。从实际装配的边界来看，壳体整体采用长方体敞口式设计，侧壁厚度均匀控制在2mm左右，既能够满足常规PC+ABS材质注塑成型的壁厚要求，避免注塑过程中出现缩痕、填充不足的缺陷，也能为内部组件提供足够的结构支撑，在设备内置安装时，可承受周边结构件的挤压应力，不会出现侧壁变形挤压内部绕组的情况。

　　壳体内部设置两道垂直分隔筋，将内部腔体划分为三个独立舱室，靠近端部的窄舱用于容纳高压侧接线端子与初级绕组输入端，分隔筋高度与壳体内侧壁齐平，能够在初级与次级回路之间形成物理隔离屏障，避免高压侧接线松脱后触碰低压侧组件引发的绝缘击穿问题；中间最宽的主舱用于容纳变压器铁芯与绕组组件，舱室内部预留了0.8mm的装配间隙，既方便铁芯组件的滑入装配，也能在绕组与壳体壁面之间留出空气对流的散热间隙，避免绕组工作产生的热量直接积聚在壳体内部无法散出；另一侧的窄舱用于容纳次级侧整流元件、滤波电容与输出接线端，该舱室与主舱之间的分隔筋上预留了穿线缺口，方便绕组次级引线穿过进入整流舱，缺口边缘做了R0.5的圆角处理，避免穿线过程中割破导线绝缘层引发短路故障。

　　在设计思路上，这款壳体没有采用传统变压器壳体的全封闭灌封结构，而是采用敞口式分舱设计，主要是针对小批量多品种的电源装配场景，不需要定制专用的灌封工装，装配时可先将铁芯绕组组件固定在主舱内，完成初、次级引线的焊接后，再分别在两侧舱室内完成接线端子与整流元件的固定，最后通过顶部的盖板卡扣完成封盖，装配流程不需要复杂的工装夹具，适合中小规模的生产装配场景。壳体的外部安装面设置在底部，预留了两个直径3.2mm的安装孔位，孔位中心距按照常规工控设备内置电源的安装标准设置，可直接通过M3螺丝固定在设备内部的安装钣金上，安装孔周边做了局部加厚处理，避免螺丝锁紧时出现柱位断裂的问题。从实际使用的功能特性来看，分舱结构能够让不同电压等级的组件保持足够的爬电距离，按照电气安全规范的要求，初级高压侧与次级低压侧之间的爬电距离需要满足6mm以上的安全要求，这款壳体的分隔筋厚度加上两侧的装配间隙，刚好能够满足这一安全要求，不需要额外在组件之间添加绝缘垫片，减少了装配过程中的零件数量。同时，不同舱室的壁面上都预留了直径1mm的散热通孔，通孔位置避开了内部组件的安装区域，既能够保证内部热量通过空气对流散出，也能防止外部的金属碎屑、灰尘直接掉落到绕组表面引发短路风险。

　　在结构细节处理上，壳体所有的内角位置都做了R1的圆角过渡，避免注塑成型时出现应力集中的问题，同时也能减少装配过程中锐角划伤操作人员的风险；壳体的敞口边缘做了0.3mm的止口设计，与顶部盖板装配时能够形成定位配合，避免盖板安装后出现错位偏移的问题。针对不同功率等级的变压器适配需求，这款壳体的主舱尺寸预留了一定的兼容空间，可适配铁芯截面在20*30mm以内的EI型变压器，也能容纳同尺寸的CD型铁芯组件，不需要修改壳体模具就能适配多种规格的变压器装配，降低了配套生产的模具成本。在实际的设备应用中，这种带分舱结构的变压器壳体能够有效提升电源模块的装配一致性，不同功能组件在对应舱室内的安装位置固定，不会出现装配过程中组件偏移、引线拉扯的问题，同时壳体的绝缘材质能够将带电部件与设备的金属外壳完全隔离，即使设备内部出现凝露、积尘的情况，也能大幅降低带电部件对外壳漏电的风险，提升设备整体的电气安全性能。
