BLTouch3.1版3D打印机调平传感器模型

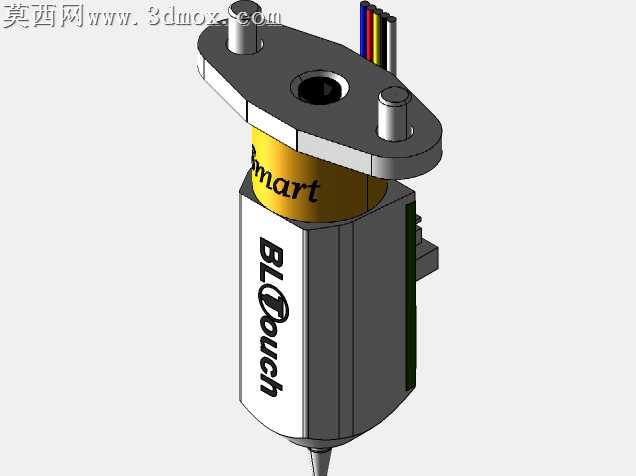

本模型为BLTouch Smart V3.1版本自动调平传感器的高精度三维建模作品，建模过程以实物实测原始数据为核心依据，完整还原了该款调平传感器的全部结构细节，可直接用于3D打印机热端风扇支架的配套建模设计工作。建模阶段首先对实物各部件的尺寸进行逐一测绘校准，从顶部安装法兰盘开始构建基础特征：法兰盘采用带圆角的类三角造型，盘面预留两处定位圆柱凸台与一处中心走线通孔，凸台高度、直径与安装孔位的公差控制在0.02mm以内，完全匹配实物的安装适配要求。中部主体分为上下两个功能区段，上部为黄色标识环段，建模时通过曲面包覆特征还原环面的品牌标识字样，材质设置为哑光工程塑料质感，添加细微的磨砂纹理提升真实感；下部为白色主壳体段，壳体做了细微的拔模斜度处理还原注塑件的工艺特征，侧面的BLTouch竖向品牌标识采用凸印特征制作，壳体边缘做了0.1mm的小圆角过渡，避免尖锐棱角带来的渲染失真。顶部引出的多色排线采用多段扫描放样特征制作，每根线芯独立建模并赋予黑、红、黄、蓝等对应配色的绝缘材质，排线根部做了热缩管包裹的收口特征，还原实物的线束防护结构。底部的测针采用细长圆锥加圆柱顶端的造型，测针与壳体的衔接处做了微小的活动间隙预留，还原该传感器可伸缩测针的结构特性。渲染阶段采用工作室柔光环境，金属安装法兰赋予银灰色金属材质并添加细微的车削纹理，壳体部分分别对应不同区段赋予ABS塑料的哑光质感，排线部分赋予软质PVC材质的轻微反光效果，整体光影过渡自然，各部件的结构分界清晰可辨。模型整体结构拆分逻辑清晰，各零件可单独导出用于装配验证，能够帮助设计者快速完成热端组件的适配设计，无需反复测量实物尺寸，大幅缩短3D打印机改装或自研机型的热端结构开发周期，在建模过程中充分考虑了该配件与不同热端支架的适配兼容性，所有安装位的尺寸均严格对照实物测量值制作，不存在尺寸偏差导致的装配干涉问题。
