卧式灌封电源变压器三维结构设计

　　在低压工控板卡、小型消费电子内置供电回路的设计场景里，这类卧式灌封结构的电源变压器是很常见的隔离变压部件，主要承担交流输入电压幅值转换、初次级电气隔离的核心作用，给后级整流、稳压电路提供符合幅值要求的交流输入，同时靠初次级绕组间的绝缘结构阻断电网侧的共模干扰传导到负载侧，很多对安规距离有要求的小体积内置供电场景都会优先选用这类结构的器件。从实际使用的角度看，这类灌封结构的变压器相比裸露绕线的开放式变压器，外壳的硬质封装可以直接抵御装配过程中的磕碰，避免绕线外层绝缘漆被刮擦破损造成匝间短路，同时封装材料填充了绕组与外壳间的空隙，能提升绕组的导热效率，把绕组工作时产生的热量更快传导到安装面散出，也能阻挡使用环境里的粉尘、潮气侵入绕组缝隙，降低潮湿环境下绕组绝缘电阻下降引发的漏电风险，在有轻微振动的设备内置安装场景里，灌封结构还能固定绕组线包的相对位置，避免长期振动导致绕线移位、引脚脱焊的问题。

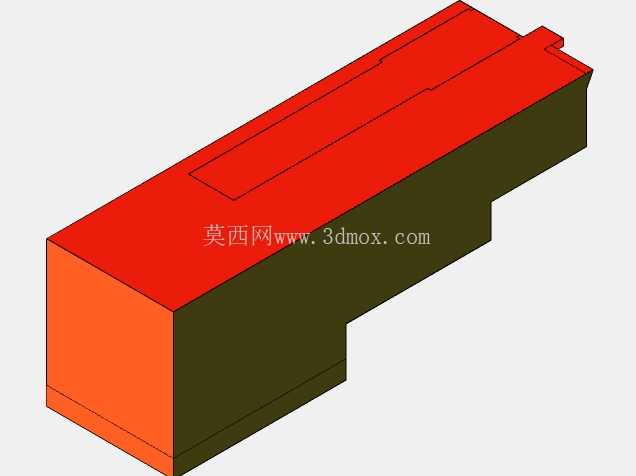

　　做这个结构的三维建模时，首先要匹配PCB板卡的安装高度限制，这类卧式安装的器件总高度通常控制得比较低，适配薄型设备的内部堆叠空间，建模时先确定安装引脚的中心距尺寸，这个尺寸直接对应PCB上的焊盘开孔位置，必须严格匹配器件实际的引脚跨距，避免出现模型导入PCB装配后引脚与焊盘错位的问题；主体外壳的台阶结构是建模时需要重点注意的部分，一端的下沉台阶是为了避让板卡上相邻的 tall 元件，比如板上相邻位置布置了电解电容的时候，这个下沉结构可以让出电容的安装高度空间，提升板卡的空间利用率，外壳顶部的浅凹槽是封装时的注胶位标识，建模时要保留这个结构特征，方便后续做生产工艺模拟的时候匹配注胶工装的定位结构。外形尺寸的边界设定上，长度方向要考虑引脚伸出主体的长度，引脚伸出部分既要满足波峰焊时的吃锡长度要求，也不能过长导致相邻焊盘间的安全距离不足，宽度方向的尺寸要匹配周边元件的布置间距，保证安装后和周边元件留有足够的电气间隙，满足安规规范里的爬电距离要求；主体的棱角位置都做了小尺寸的倒角处理，一方面是注塑外壳生产时的脱模需求，避免注塑件棱角处出现应力集中开裂，另一方面也能避免装配时锋利的棱角刮伤操作人员、或者刮破相邻线材的绝缘层。

　　从结构设计的思路来说，这类变压器的外壳采用分体扣合结构，上下壳扣合后通过灌封胶填充固定内部的线包与磁芯，建模时要预留上下壳的扣合余量，扣合位的配合公差要控制在合理范围，过松会导致灌胶时出现溢胶问题，过紧则会给装配工序带来难度，磁芯的容纳腔尺寸要和选用的标准磁芯尺寸匹配，留有合适的灌封胶填充间隙，保证磁芯被完全固定不会出现松动。在设备选型做装配校核的时候，导入这个三维模型可以直接在装配环境里检查变压器和周边结构件、元件的干涉情况，比如确认设备外壳内壁和变压器顶部的间隙是否满足安全距离，安装后变压器是否会顶住外壳的加强筋结构，引脚长度是否会超出PCB背面的元件高度限制，避免开模或者打样后才发现装配干涉问题，减少设计迭代的时间成本。

　　对于结构设计从业者来说，这类标准电子元件的三维模型不需要从零开始绘制，基于实际器件的实测尺寸做参数化建模，把引脚间距、主体长宽高、安装定位特征做准确，就能直接用于整机的装配干涉检查，也可以基于这个基础模型衍生出不同功率等级、不同引脚配置的同系列变压器模型，提升同类型项目的设计效率。建模过程中还要注意引脚的直径尺寸，要匹配PCB焊盘的开孔尺寸，通常引脚直径比焊盘开孔小0.2到0.3毫米，保证插件工序能顺利插装，同时焊锡能充分包裹引脚形成可靠的焊接点；外壳的壁厚要保持均匀，避免注塑生产时出现缩痕、填充不满的缺陷，通常这类小型电子元件的外壳壁厚控制在1到1.5毫米区间，既能保证外壳的结构强度，也能控制材料成本与注塑成型周期。
