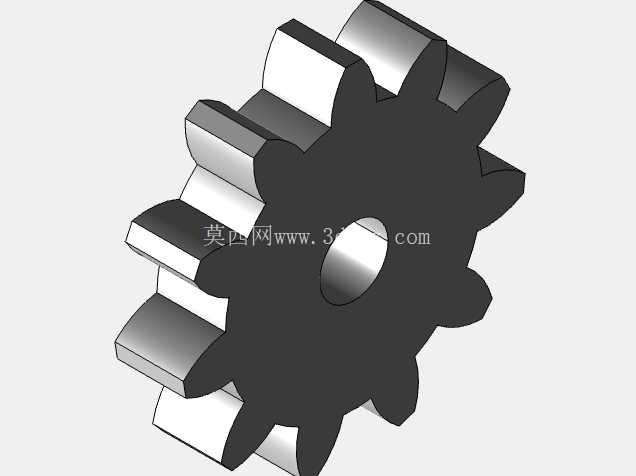

渐开线直齿圆柱传动齿轮结构设计

　　在常规中小功率动力传输场景里，这类直齿圆柱齿轮是应用最广泛的啮合传动零件，常见于小型减速箱、电动工具传动端、轻工设备进给机构、小型电源配套设备的动力调节结构中，核心作用是在平行轴之间传递恒定转速比的旋转扭矩，相比带传动、链传动，它的传动精度更高，瞬时传动比波动极小，没有打滑、跳齿的隐患，适合对转速同步性有基础要求的传动链路。从结构设计逻辑来看，这个齿轮采用的是标准渐开线齿形，齿顶高系数取常规1的取值，压力角为通用20度，这类参数选型的核心考量是加工通用性，不管是滚齿、插齿还是线切割加工，都能直接套用标准刀具参数，不需要定制特殊刃具，能有效压缩零件加工的周期与成本，适合小批量设备配套的零件选型。

　　齿轮中心的通孔为安装基准孔，孔与轴的配合通常选用过渡配合，装配时通过平键传递扭矩，避免齿轮与轴之间出现相对转动，孔的倒角设计兼顾了装配导向与去毛刺需求，装配时不需要额外修磨孔口就能顺利套入对应轴径，也能避免轴肩位置的应力集中。齿宽的取值是结合额定传递扭矩核算的，在满足齿面接触强度、齿根弯曲强度的前提下，没有额外增加齿宽尺寸，既控制了零件自身重量，也避免了齿宽过大带来的载荷沿齿向分布不均的问题——如果齿宽超出合理范围，装配时的轴系平行度误差会直接导致轮齿一端偏载，长期运行会出现局部点蚀、断齿的故障。

　　轮齿的齿根位置做了标准圆角过渡，没有尖锐的应力集中缺口，这部分细节是设计时容易忽略的点，很多新手建模时会直接把齿根做成直角，实际运行中齿根是弯曲应力最大的位置，直角缺口会导致应力值陡增30%以上，大幅缩短齿轮的疲劳寿命，标准圆角过渡能有效分散齿根的弯曲应力，提升零件的抗冲击能力。从安装边界来看，这个齿轮的齿顶圆直径、轮毂厚度都控制在紧凑范围内，适配安装空间局促的小型传动腔，装配时不需要额外预留过大的周边间隙，齿顶与传动腔内壁的安全间隙取模数的0.5倍即可，既不会出现运转时齿顶蹭腔壁的问题，也不会浪费腔体内部空间。在实际设备运行中，这类齿轮的啮合侧隙控制在合理区间，侧隙过小会导致运转卡滞、润滑脂无法进入啮合面形成油膜，加剧齿面磨损；侧隙过大则会导致正反转切换时出现回程间隙，影响传动精度，设计时通过公法线长度公差来控制侧隙范围，适配不同精度等级的装配需求。这类齿轮的润滑方式通常采用脂润滑，不需要配套复杂的油路循环系统，适合免维护周期较长的小型设备，齿面的粗糙度要求控制在合理范围，既不会因为粗糙度过大导致啮合噪音超标，也不会因为过高的粗糙度要求提升不必要的加工成本。

　　在传动链路的选型匹配中，这类齿轮可以和同模数、同压力角的任意齿数齿轮配对使用，通过齿数比调整输出转速与扭矩，满足不同设备的动力输出需求，比如在小型送料机构里搭配小齿数主动轮实现减速增扭，在高速端传动里搭配大齿数齿轮实现升速传动，适配性非常灵活。建模过程中，齿形的生成是核心环节，先通过渐开线方程生成单个齿的轮廓，再通过圆周阵列完成全部轮齿的构建，阵列时的角度公差严格控制在0.01度以内，避免出现齿距累积误差过大导致的啮合卡顿，中心孔与齿顶圆、分度圆的同轴度公差按7级精度设定，满足通用传动场景的精度要求，不需要过高的精度等级带来额外加工成本。
