直齿圆柱传动齿轮结构三维设计

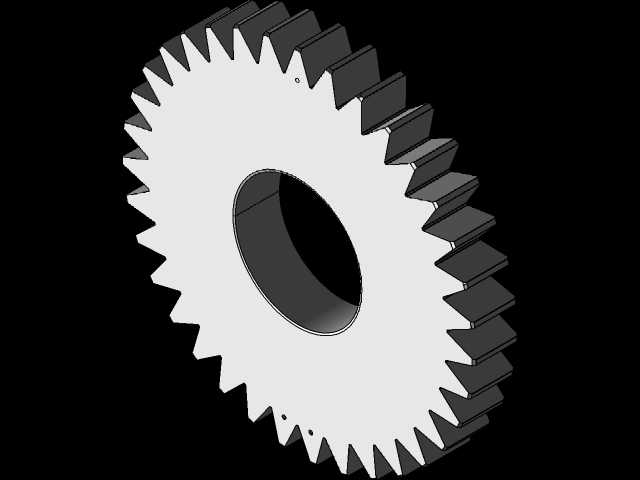

　　这款直齿圆柱齿轮是机械传动系统里应用范围极广的基础零件，日常在各类需要定比传动的设备里都能见到它的身影，从普通的输送线动力端、小型机床进给箱，到农用机械的传动箱、轻工设备的动力传递单元，只要涉及平行轴之间的回转动力传输，这类齿轮都是优先考虑的选型方案。它的核心作用是在两根平行布置的轴之间传递扭矩与转速，依靠轮齿之间的精准啮合，把输入端的动力稳定传递到输出端，同时可以根据齿数配比实现固定传动比的转速调整，相比带传动、链传动，它的传动精度更高，传动比恒定，不会出现打滑或者传动滞后的问题，适合对传动同步性有要求的工况。

　　从结构设计来看，这款齿轮采用了最经典的直齿圆柱结构，轮齿沿齿轮轴向平行排布，加工工艺性好，不需要复杂的专用刀具就能完成齿形加工，后期维护更换的成本也更低。齿轮中心设置了通孔安装位，这个孔是用来和传动轴配合的，设计时孔的公差带选用了过渡配合区间，既可以保证装配后齿轮和轴之间不会出现相对转动，传递扭矩时不会打滑，也不会因为过盈量太大导致装配难度过高，现场维修时可以用常规拉马完成拆卸，不需要额外的加热或者专用工装。齿轮的齿宽是经过载荷核算确定的，齿宽过窄会导致单位齿面载荷过大，长时间运行容易出现齿面点蚀甚至断齿，齿宽过宽则会增加不必要的材料成本，同时会因为轴的挠曲变形导致轮齿偏载，反而降低实际承载能力，这款齿轮的齿宽和齿距的比例控制在常规工业传动的合理区间，能适配多数中轻载工况的使用需求。

　　齿形部分采用了标准渐开线齿廓设计，这种齿廓的优势在于啮合过程中传动比始终保持恒定，轮齿之间的受力方向稳定，不会出现额外的轴向力，支撑轴上的轴承只需要承受径向载荷，可以选用成本更低、承载能力更强的深沟球轴承，降低整个传动单元的配套成本。齿顶部分做了微小的倒角处理，避免装配过程中齿顶边缘磕碰产生毛刺，影响啮合精度，同时也能减少啮合起始阶段的冲击，降低运行时的噪音。齿轮端面没有多余的减重孔或者复杂结构，这种实心结构的齿轮刚性更好，在冲击载荷下不容易出现轮辐断裂的问题，适合载荷有波动的工况，比如小型冲压设备的送料传动、农业机械的行走传动这类载荷不稳定的场景。

　　在安装边界上，这款齿轮的轴向定位依靠轴肩和轴用挡圈配合实现，齿轮内孔的一端设计有对应的轴肩贴合面，装配时齿轮端面紧贴轴肩完成轴向定位，另一端用轴用弹性挡圈卡入轴上的卡槽，防止齿轮运行过程中出现轴向窜动，避免轮齿啮合错位导致的偏磨。径向定位则依靠内孔和轴的配合精度保证，键槽设置在内孔的侧壁，通过平键传递扭矩，键槽的位置和尺寸都遵循通用机械设计标准，和标准平键的公差完全匹配，不需要二次加工就能直接装配使用。

　　实际应用中，这类齿轮通常和相同模数、压力角的配对齿轮配合使用，选型时只需要确认模数、齿数、内孔直径和齿宽这几个核心参数就能完成匹配，不需要做复杂的定制化修改。它的运行转速区间覆盖范围广，在润滑条件良好的情况下，既可以在每分钟几十转的低速重载场景下使用，也能适配每分钟上千转的中高速传动场景，日常维护只需要定期检查齿面磨损情况，按照维护周期补充润滑脂或者润滑油，就能保证很长的使用寿命。设计这类齿轮的时候，需要重点考虑齿根的弯曲强度和齿面的接触强度，齿根部分做了标准的圆角过渡，避免应力集中导致的断齿问题，齿面的粗糙度控制在合理范围，既可以减少啮合时的摩擦损耗，也能保证润滑油膜的形成，降低齿面磨损速度。
