聚丙烯材质电镀工序用槽体结构设计

　　在电子元器件表面处理、变压器铁芯及金属配件电镀加工的生产场景中，槽体作为承载电镀液、完成电化学反应的核心容器，其结构合理性直接影响电镀工序的稳定性与工件处理质量。本次设计的聚丙烯材质电镀槽，针对中小型电子电镀生产线的工位需求做了针对性结构优化，区别于传统焊接钢槽衬塑的结构，整体采用聚丙烯板材一体折弯焊接成型，从根源上避免了衬层脱落、接缝渗漏的常见故障。

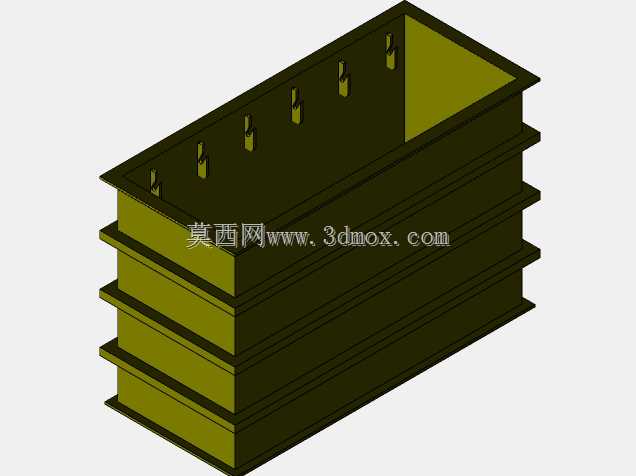

　　从实际使用场景出发，这类槽体多用于电子变压器金属引脚、小型五金结构件的滚镀或挂镀工序，槽体上口边缘设置的多组挂点卡位，是为了适配挂具横梁的快速定位，每个卡位的间距经过现场工序验证，可保证挂具放入后相邻工件不会出现碰撞叠压，避免镀层厚度不均的问题。槽体外部设置的多层环形加强筋，并非装饰性结构，而是考虑到聚丙烯材料在长期盛装40-60摄氏度电镀液时的刚性衰减问题，通过等距分布的加强筋结构提升槽壁抗形变能力，即使槽内满载液体，槽壁外凸变形量也能控制在2mm以内，满足长期满载使用的强度要求。

　　设计过程中首先确定的是槽体的安装边界，这类槽体通常嵌入生产线的工位钢架内，因此槽体外部尺寸严格匹配常规电镀生产线的工位预留空间，槽体上口外翻的边沿结构，可直接搭在工位钢架的支撑方管上，无需额外的固定压件，安装时只需将槽体平稳吊入工位即可完成定位，后期维护更换时也可直接吊出，大幅降低生产线的运维拆装难度。槽体内部做了光滑圆角过渡处理，所有内角均采用R15的圆弧转角，避免直角位置残留电镀液结晶，日常清理槽体时无清洁死角，可减少槽内杂质积存对电镀质量的影响。

　　考虑到电镀工序中液体的添加、排放以及工件带出液体的回收需求，槽体底部预留了排液接口的安装平面，用户可根据自身生产线的管路布局选择在左侧或右侧开孔安装排液阀，无需额外对槽体结构做二次加工。槽壁的厚度选择经过多轮工况验证，长期接触酸碱电镀液的工况下，板材厚度可保证5年以上的使用寿命，不会出现材料脆化、渗漏的问题。和传统的PVC槽体相比，聚丙烯材质的耐温性能更好，即使在除油、热浸镀等温度较高的工序中使用，也不会出现槽体软化变形的问题，适配的工序范围更广。

　　在结构细节上，槽体上口的挂点卡位做了加深处理，挂具横梁放入后不会因为生产线的轻微振动出现移位，即使是气动搅拌的槽体，挂具的定位精度也能得到保证。外部加强筋的高度和宽度经过受力仿真验证，在槽体满载液体时，加强筋可将槽壁的受力均匀分散到整个槽体框架上，避免局部应力集中导致的焊缝开裂。槽体的焊接工艺采用同材质焊条热风焊接，焊缝强度不低于母材本身，所有焊缝均做了内外双面焊接处理，做完焊接后会通过保压测试验证密封性，杜绝使用过程中出现渗漏问题。

　　这类槽体除了用于电镀工序外，也可适配生产线中的酸洗、除油、钝化、清洗等多个工位，只需根据不同工序的液体特性调整板材厚度即可，结构通用性较强。对于中小型电子加工企业的手动电镀线、半自动电镀线来说，这种一体成型的聚丙烯槽体安装便捷、维护简单，相比定制的不锈钢衬塑槽成本更低，且防腐性能更优，不会出现金属槽体被电镀液腐蚀污染药液的问题，能有效降低电镀工序的耗材更换成本，提升电镀加工的成品率。在建模过程中，所有结构尺寸均按照实际加工公差要求设置，板材的折弯半径、焊缝预留量都和实际加工工艺保持一致，模型可直接用于生产下料参考，也可用于电镀生产线的布局仿真验证，帮助设计人员提前确认工位布局的合理性，减少现场安装时的尺寸干涉问题。
