长杆式绝缘端头连接结构设计

　　在电力输配、电源变压设备的内部接线场景中，这类长杆式绝缘端头结构是绕组引出端与外部回路衔接的核心承载部件，日常多应用于中小型电源变压器的低压侧出线位置，承担着导电连接、绝缘隔离、机械固定三重作用。从实际工况来看，变压器运行时绕组出线端会持续通过额定工作电流，同时需要与周边金属构件保持足够的绝缘距离，还要耐受设备运行过程中产生的微幅振动，避免接线端出现松动、绝缘击穿、接触电阻过大等故障。

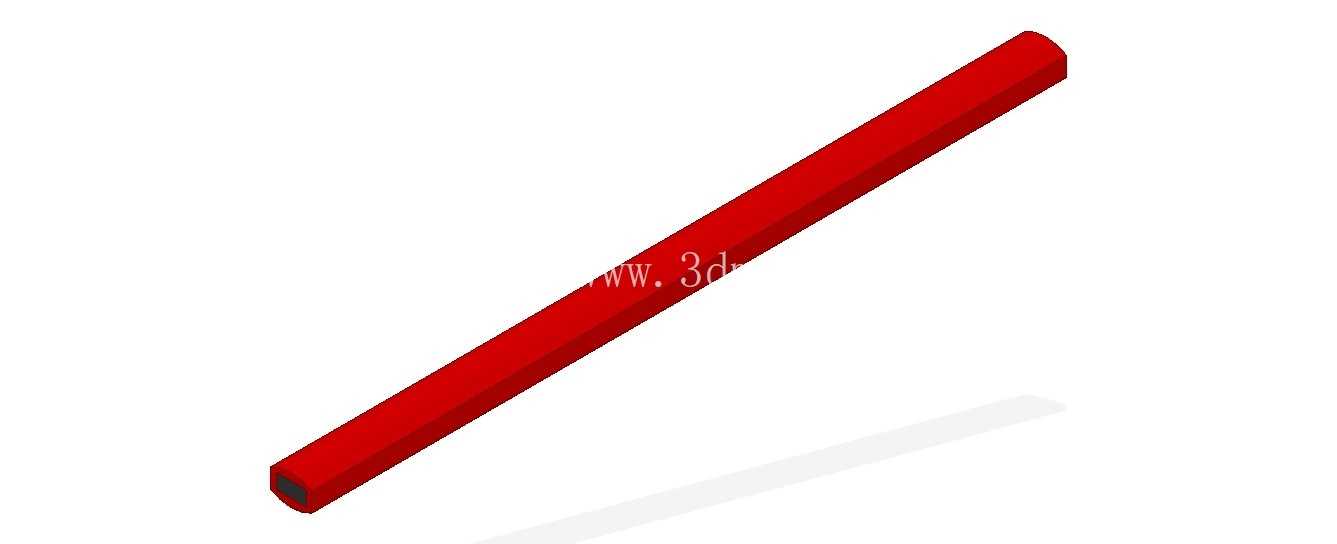

　　设计这类结构时，首先要明确导电芯体与外部绝缘层的配合公差，导电部分采用高导电率的金属材质，截面尺寸根据额定载流量核算，保证长期通流时温升控制在绝缘材料允许的范围内，不会出现过热老化问题。外部的红色绝缘包覆层采用耐温、耐电压的工程绝缘材料，包覆长度需要结合设备的电气间隙要求确定，从端头的接线位置一直延伸到靠近绕组的固定端，完全覆盖导电杆的裸露部分，避免不同相位的引出端之间、引出端与变压器铁芯或外壳之间发生爬电或击穿现象。

　　从外形尺寸来看，整体为等截面长杆结构，杆体的直径需要同时满足载流需求和机械强度要求，过细会导致通流时温升过高、机械强度不足，安装或运维时容易出现弯折变形；过粗则会浪费材料，同时增大安装占用空间，压缩变压器内部的布线余量。杆体一端设置有内凹的接线孔，用于和绕组的引出线进行压接或焊接连接，连接位置的接触面积经过核算，保证接触电阻足够小，避免大电流通过时局部过热。绝缘层的外表面做光滑处理，没有凸起或尖角，避免电场集中导致局部绝缘性能下降，端部的绝缘层做倒角过渡，减少安装过程中绝缘层被剐蹭破损的概率。

　　安装边界方面，这类端头结构通常是沿着变压器内部的布线槽布置，杆体的直线度需要控制在合理范围内，避免安装时与周边的其他构件发生干涉，绝缘层的外径要和布线槽的固定卡扣尺寸匹配，保证卡扣能够牢固卡住杆体，设备运行振动时不会出现移位。端头的接线端需要预留足够的操作空间，方便运维时进行接线或拆线作业，靠近绕组的一端要和绕组的出线位置精准对齐，减少引出线的弯折角度，避免引出线长期受应力出现断裂。

　　在实际选型匹配时，需要结合变压器的额定电压、额定电流来确定绝缘层的耐压等级和导电杆的截面，同时要核对安装位置的空间尺寸，保证杆体长度能够满足接线距离要求，不会出现长度不够需要额外转接，或者长度过长导致多余部分挤占其他元件安装空间的问题。绝缘材料的选择还要考虑变压器的使用环境，如果是在高温、高湿环境下使用的变压器，绝缘层需要选用耐湿热、耐老化性能更好的材质，保证长期使用过程中绝缘性能不会出现明显下降。导电部分的表面要做防氧化处理，避免长期使用后接触表面氧化导致接触电阻增大，引发接头发热故障。

　　建模过程中，需要重点关注导电芯与绝缘层的同轴度，两者之间的配合采用过盈配合加粘接的方式，保证绝缘层不会在杆体上出现滑动或转动，接线孔的位置和深度要和常用的引出线线径匹配，孔口做倒角处理，方便引出线插入。绝缘层的厚度要均匀，避免局部厚度不足导致绝缘耐压不够，建模时需要对绝缘层的壁厚做均匀性检查，尤其是端头位置，不能出现壁厚过薄的问题。杆体的整体直线度公差要根据安装要求设定，保证长杆状态下不会出现明显的弯曲，影响安装适配性。
