等节距圆柱螺旋压缩弹簧三维结构设计

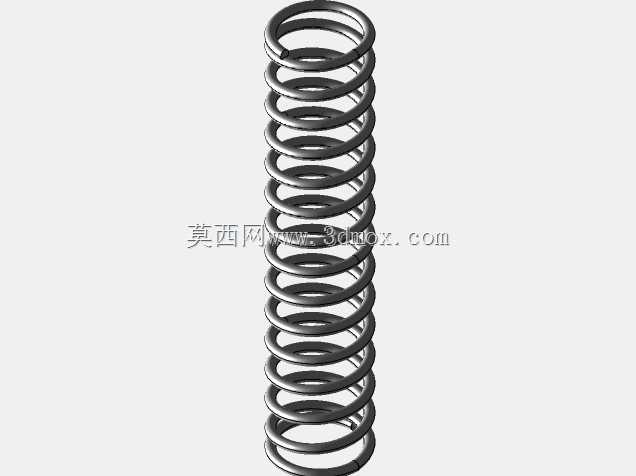

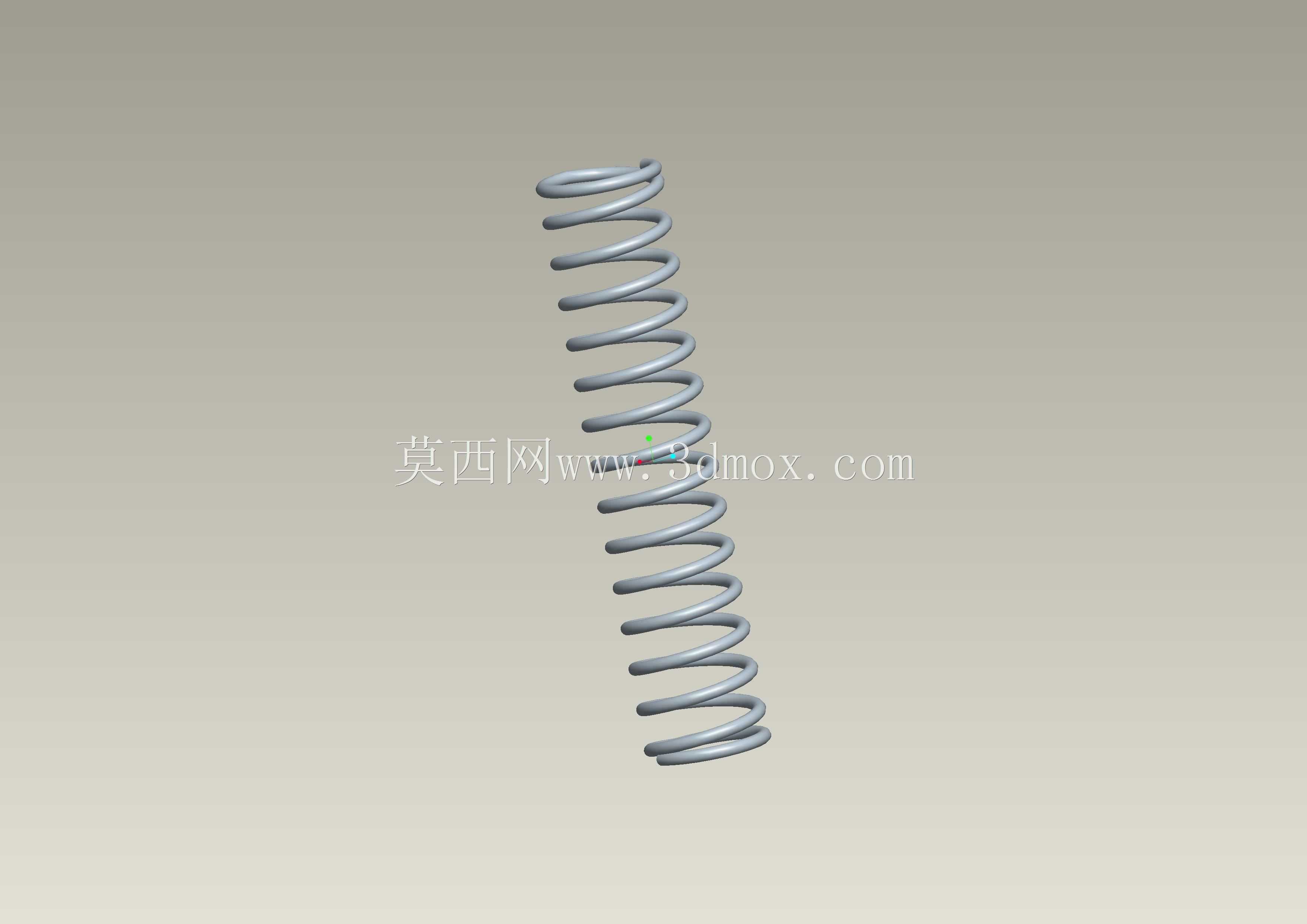

　　在各类机械结构的弹性缓冲、复位储能场景里，圆柱螺旋压缩弹簧是应用覆盖面极广的基础弹性零件，小到低压电器的触点复位结构，大到重型设备的缓冲支承模组，都能见到这类零件的身影。做这类弹簧的三维结构设计时，首先要锚定实际工况的载荷边界，不能只照搬理论公式的参数，要结合安装空间的限制反推簧丝直径、中径、有效圈数这些核心参数，比如这次设计的弹簧，簧丝直径6mm，弹簧中径35mm，参数匹配的是常规中小载荷的复位、缓冲场景，适配的安装孔直径通常要比弹簧外径大1到2mm，避免弹簧受压侧弯时和安装孔壁发生剐蹭磨损，缩短使用寿命。

　　从实际使用的角度看，这类等节距圆柱压缩弹簧的刚度线性度较好，在有效压缩行程内，载荷和变形量的比值稳定，很适合用在需要恒定弹力输出的复位结构里，比如气动阀门的阀杆复位、工装夹具的压紧缓冲、低压配电设备的触头压紧结构里，都能用到这个参数区间的弹簧。设计的时候要注意两端的并圈结构，通常压缩弹簧两端会做1到1.5圈的并紧磨平处理，保证弹簧受压时两端的支承面平整，不会出现偏载侧弯的问题，三维建模的时候要把并圈的节距过渡做顺滑，不能出现节距突变的硬折，不然有限元分析的时候会在折角处出现虚假的应力集中，和实际工况的应力分布偏差很大。

　　建模过程中，螺旋扫掠的路径要严格匹配参数，螺旋升角要和簧丝直径、中径匹配，不能出现簧丝之间的干涉，自由状态下相邻有效圈之间的间隙要大于最大工作变形量下的圈间距离，保证弹簧压并的时候不会出现圈间碰撞。很多新手建模的时候容易忽略弹簧的旋向问题，实际应用里如果是嵌套安装的同心弹簧，内外弹簧的旋向要相反，避免受压时簧丝互相卡滞，单弹簧使用的时候旋向对性能影响不大，但也要在工程图里明确标注，避免生产的时候出错。

　　安装边界方面，这个参数的弹簧自由长度要根据实际行程确定，通常预压缩量要取总变形量的10%到15%，保证弹簧在初始安装位置就有一定的预紧力，不会出现工作时松脱异响的问题。弹簧的两端支承如果是和金属平面接触，磨平端的粗糙度要达到Ra3.2以上，减少摩擦损耗，如果是和塑料件接触，要适当加大端圈的接触面积，避免长期受压压溃塑料支承面。在做设备选型的时候，要核算弹簧的极限载荷，保证最大工作载荷不超过弹簧材料许用应力对应的载荷值，避免长期过载出现塑性变形，导致弹力失效。

　　从结构特性来说，圆柱螺旋压缩弹簧的结构简单，生产工艺成熟，采用冷卷工艺就可以加工这个直径的碳素弹簧钢丝，不需要额外的热加工，热处理后硬度稳定，疲劳寿命能满足常规10万次以上的循环使用要求。建模的时候还要注意簧丝的端部收尾，磨平端的收尾要自然过渡，不能出现尖锐的棱边，实际生产中这些棱边会做倒钝处理，避免安装时划伤操作人员，也减少应力集中导致的端圈断裂风险。很多设计人员在做三维装配的时候，会把弹簧设置成柔性零件，在装配体里模拟弹簧的压缩变形，这时候要保证螺旋扫掠的特征参数可变量化，能通过调整节距或者长度参数快速适配不同压缩状态下的装配位置，不用每次都重新建模，提升整体设计效率。
