建筑用工字H型钢三维结构设计

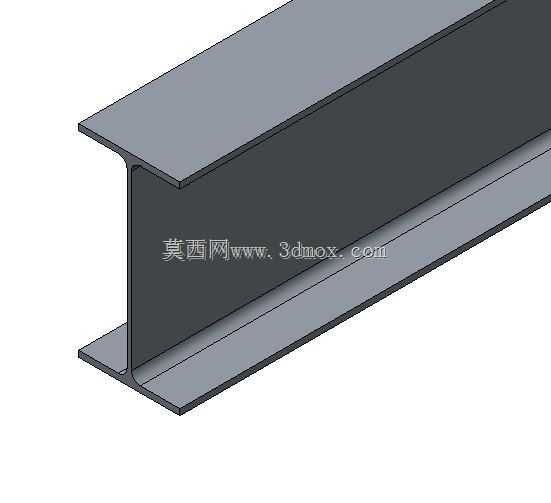

　　在民用建筑钢结构、工业厂房排架结构、大跨度场馆桁架体系、重型设备承重支架的设计选型过程中，H型钢作为核心受力型材，其截面参数的匹配度直接决定整体结构的安全冗余与材料利用率。这款H型钢的截面采用上下翼缘等宽设计，腹板与翼缘连接位置做了圆弧过渡处理，避免应力集中在直角连接区域，在承受竖向均布荷载、水平风荷载或设备振动荷载时，应力传递路径更平顺，不会出现局部应力峰值超出材料屈服强度的问题。

　　从实际工程应用场景来看，这类H型钢常被用作厂房的屋面承重梁、多层钢结构的楼层主梁、塔式起重机的标准节主弦杆、大型设备的安装承重基座，在部分临时钢结构栈桥、施工防护架体的主受力杆件中也有广泛应用。设计过程中首先要匹配安装边界的尺寸限制：翼缘宽度需要适配配套的连接板尺寸，避免现场安装时螺栓孔位出现错位，腹板高度要满足结构的挠度限值要求，在跨度固定的前提下，通过调整腹板高度控制构件的长细比，避免受压状态下出现失稳变形。

　　这款模型的结构还原完全贴合热轧H型钢的实际生产成型特征，翼缘内外侧保持平行，没有斜度带来的安装适配问题，和普通工字钢相比，翼缘宽度更大，截面的强轴惯性矩更高，在相同截面重量的前提下，承重能力比普通工字钢提升15%-20%，侧向稳定性也更优，不需要额外增设过多侧向支撑就能满足受压构件的稳定要求。设计时特意还原了翼缘与腹板的圆角过渡细节，这个细节在有限元受力分析中是关键的应力考察点，很多简化建模会直接做直角连接，导致应力计算结果比实际值偏高30%以上，误导后续的选型计算。

　　在安装适配性上，这款H型钢的端面做了平齐处理，可直接对接同规格型材进行焊接拼接，也可通过配套的高强螺栓连接板实现装配式连接，翼缘表面的平面度控制在常规型材的公差范围内，不需要额外铣削加工就能直接贴合连接板安装，减少现场加工的工序。腹板的厚度设计兼顾抗剪承载力要求，在承受支座反力的位置，不需要额外增设加劲肋就能满足常规荷载下的抗剪要求，当用于大跨度重载场景时，也可在腹板对应位置焊接横向加劲肋，进一步提升局部抗失稳能力。

　　从结构设计的选型逻辑来看，这类H型钢的截面参数是经过长期工程验证的成熟系列，建模时严格遵循截面的比例关系：翼缘厚度与腹板厚度的比值、圆角半径与截面高度的比例、翼缘外伸宽度与厚度的比值，都符合现行钢结构设计规范的构造要求，不会出现局部宽厚比超限导致的局部失稳问题。在三维建模过程中，没有对型材的微小轧制公差做过度简化，保留了实际型材的截面特征，方便设计人员直接将模型导入装配体中，进行碰撞检查、安装间隙模拟、连接件匹配设计，不需要再对模型做二次修正就能直接用于工程设计的装配环节。

　　在不同的应用场景下，这款H型钢的连接方式也有明确的适配性：作为梁构件使用时，可在端部焊接端板与钢柱实现刚接，传递弯矩与剪力；作为柱构件使用时，可在对应楼层位置焊接牛腿，支撑梁构件的连接；作为设备基座使用时，可直接在翼缘表面开设螺栓孔，固定设备底座，依靠型材自身的截面刚度吸收设备运行产生的振动，减少振动向基础传递的幅度。和焊接组合H型钢相比，热轧一体成型的H型钢没有焊接残余应力，在承受动荷载的场景下抗疲劳性能更优，适合用在有振动荷载的设备承重结构、吊车梁等位置。
