凸轮从动机构驱动的摇臂钻床结构设计

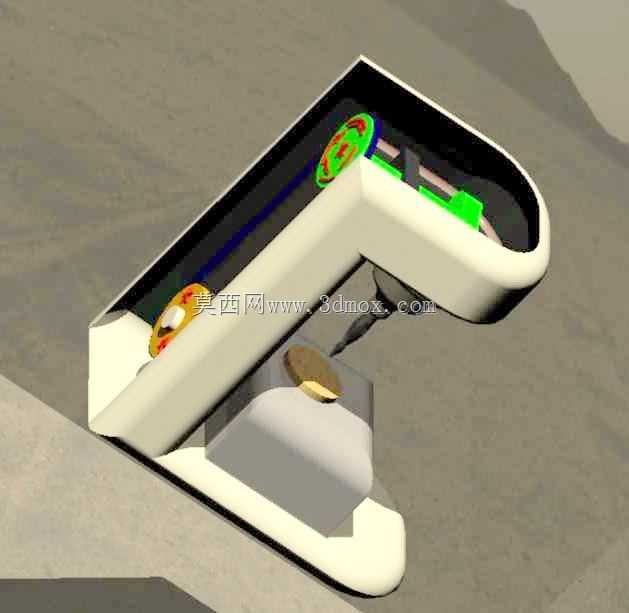

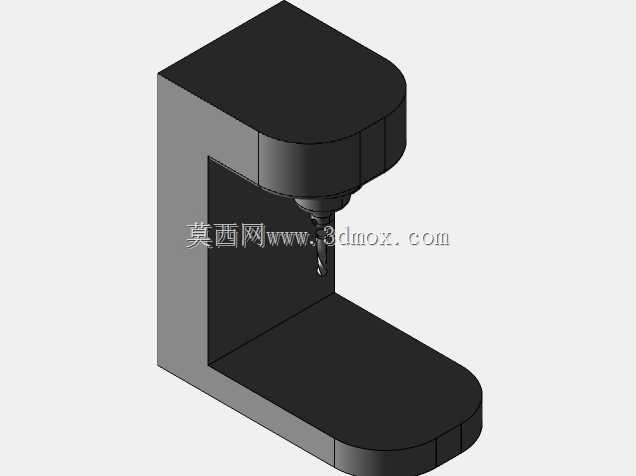

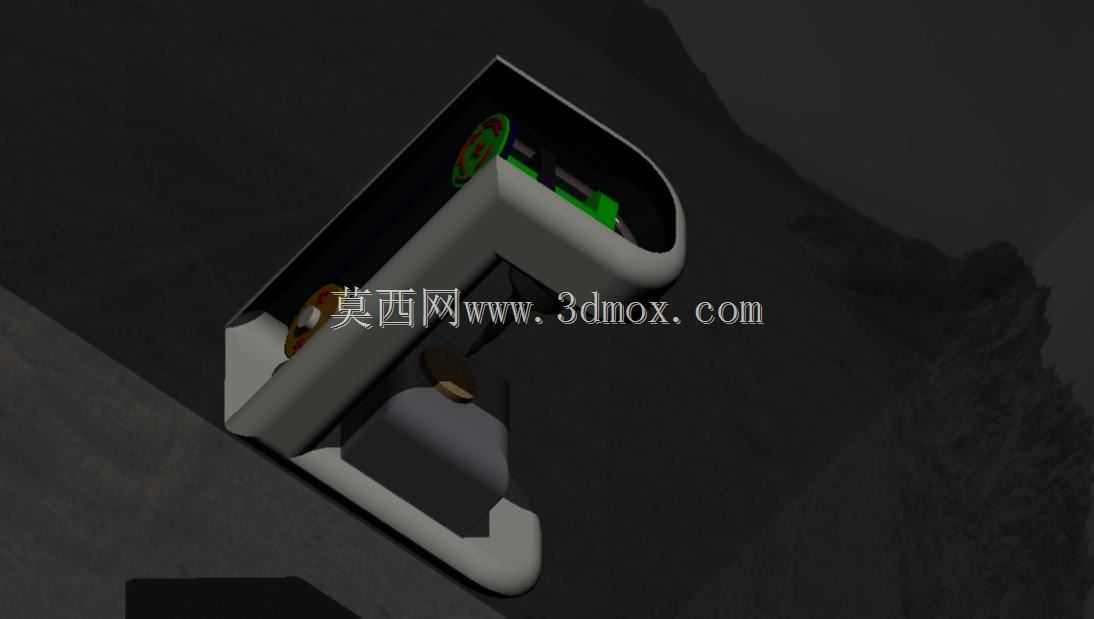

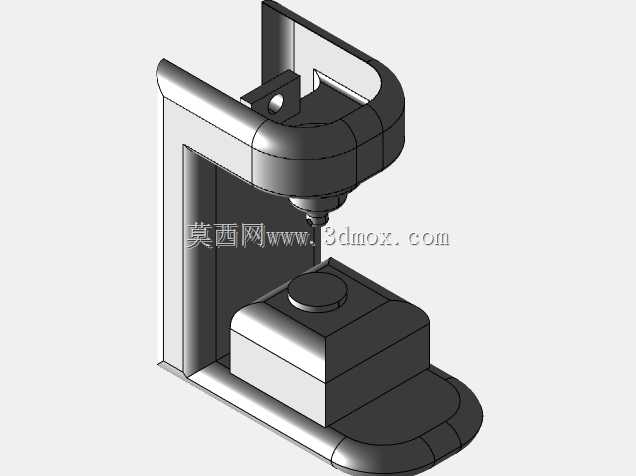

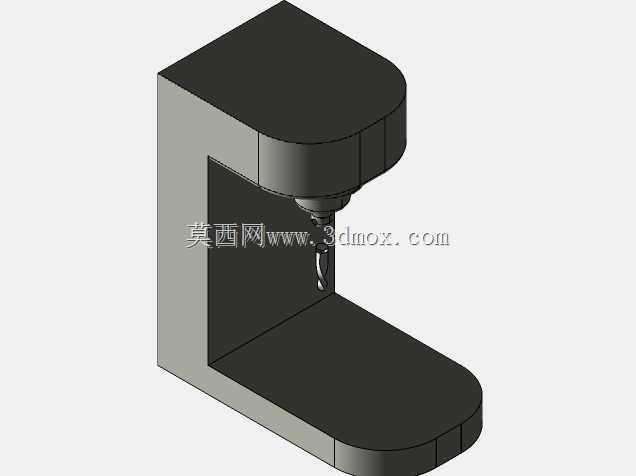

　　从结构布局来看，设备整体采用L型一体式床身设计，底部基座为安装基准面，预留了标准T型槽安装位，可直接固定在标准钳工工作台或专用加工台架上，整体安装边界控制在小型台式设备范畴，不需要额外做地基预埋，适配小型加工车间、教学实训场地、精密零部件维修工位的空间条件。凸轮组件布置在摇臂的回转驱动端，与主轴进给的从动件直接联动，当驱动端带动凸轮做定速回转时，从动件会按照预设的凸轮轮廓曲线，带动摇臂完成下压进给、保压停留、快速抬升的完整钻削动作循环，不需要额外设置行程开关与复杂的电控逻辑，纯机械传动的动作可靠性更高，在多粉尘、切削液飞溅的加工环境中，不会出现电控元件受潮、进屑失效的问题。在中小批量零件的孔加工场景中，摇臂钻床是车间现场应用频次极高的通用加工设备，传统摇臂钻床多采用液压或丝杠传动实现主轴进给与摇臂摆动，传动链长、维护点多，在小型精密零件的小行程高频钻削工况下，冗余结构会带来不必要的能耗与精度损失。这款采用凸轮从动机构驱动的摇臂钻结构，正是针对小型零件的精密小孔加工场景做的定向优化，将原本多段传动的进给动作集成在单组凸轮从动组件中，大幅压缩了传动链长度，减少了传动间隙带来的加工误差。

　　主轴组件集成在摇臂的前端滑动导轨上，从动件的输出端直接与主轴滑座连接，进给行程完全由凸轮轮廓的升程段决定，针对不同直径的小孔加工需求，只需要更换对应升程曲线的凸轮件，就能快速调整进给速度与行程参数，换型调整的时间远低于传统液压或丝杠传动的钻床设备。摇臂的回转支点设置在床身立柱的顶端，配合凸轮从动件的动作轨迹，可覆盖基座工作台面上一定半径范围内的加工点位，不需要频繁移动装夹的工件，就能完成同一工件上多个分布孔的钻削加工，适配小型法兰、接线端子、小型钣金件等零件的多孔加工需求。

　　从设计思路上看，这款结构没有追求大行程、大加工范围的通用能力，而是聚焦小型零件小孔加工的细分场景，把传统摇臂钻床的复杂传动结构做减法，用凸轮从动机构的固定运动轨迹替代多组件配合的可调传动，一方面降低了设备的制造成本与后期维护难度，另一方面纯机械的固定动作循环，也能避免人工操作时进给速度不稳定导致的钻头崩损、孔壁粗糙度差的问题。设备的所有运动副都设置了密封防尘结构，凸轮与从动件的接触位置预留了润滑脂加注口，日常维护只需要定期补充润滑脂，不需要频繁调整传动带张紧度、液压系统压力等参数，对操作工人的设备维护能力要求更低。

　　在实际加工应用中，这类结构的钻床尤其适合加工有色金属、工程塑料等易切削材料的小直径孔，固定的进给曲线能保证每个孔的钻削参数一致，批量加工时的孔位一致性、孔径精度稳定性都优于手动进给的小型台钻，同时相比全自动数控钻床，设备的采购成本、使用能耗都更低，适合小微加工企业、实训教学场景的批量小零件加工需求。床身基座的高度与工作台面的落差经过优化，操作时工人的手臂可以自然放置在工作台边缘，长时间操作的疲劳度更低，摇臂的操作阻力经过配重平衡，手动调整摇臂位置时不需要施加过大的作用力，钻削过程中凸轮机构的自锁特性可以避免主轴受切削反作用力抬升，不需要额外设置主轴锁紧机构，进一步简化了结构。
