木工机床HGR20直线导轨升级传动组件

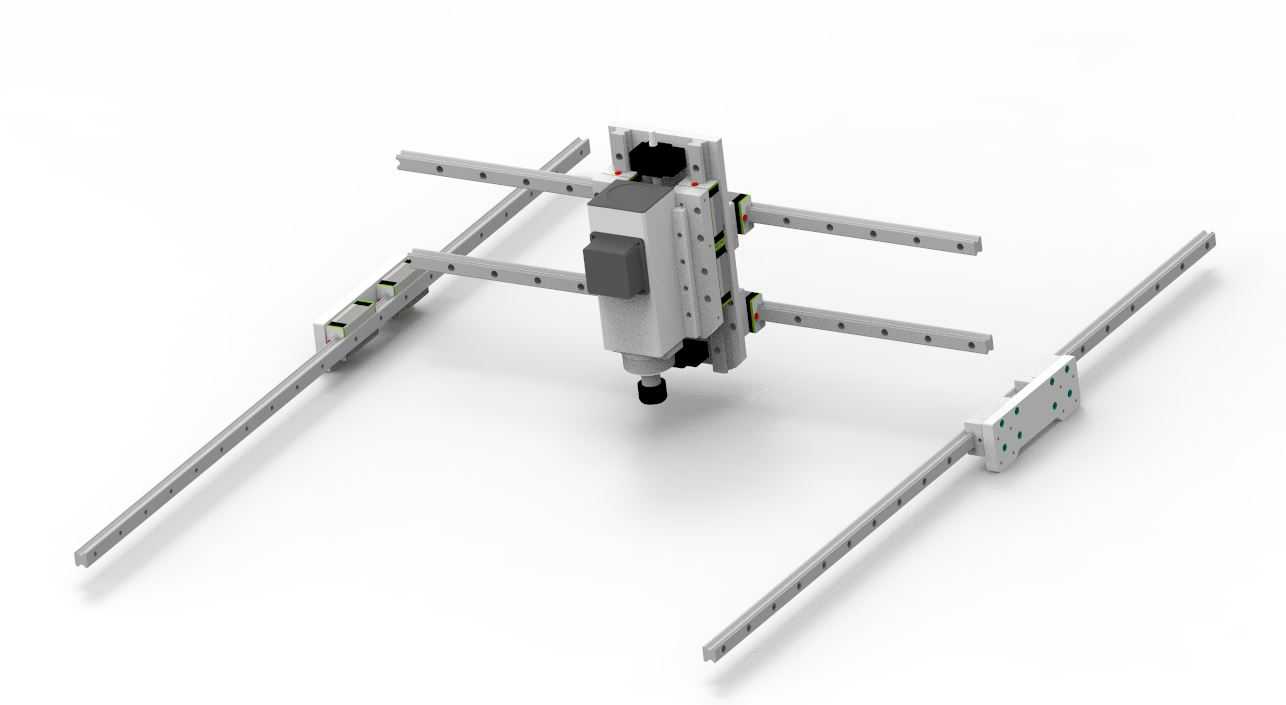

　　这套传动升级组件主要面向小型台式木工数控加工设备的改造场景，适配桌面级木工铣床的X、Y轴传动路径替换需求，在小型木工坊DIY设备、教学实训用小型数控铣床、个人工坊定制木工加工设备的改造场景中适配性较强，可直接替换原有导向精度不足的滑动导向结构，解决原设备长时间加工硬木时出现的走刀偏移、重复定位精度差的问题。从结构设计逻辑来看，整套组件以HGR20规格的直线导轨作为核心导向载体，配套的滑块安装面直接与原设备的主轴安装座预留孔位匹配，不需要对原有主轴座进行二次铣削加工，降低改造的加工门槛。

　　导轨本体采用标准20mm宽度的滚柱直线导轨结构，单根导轨的安装孔位间距符合通用线性导轨的安装规范，安装时可直接依托原设备的横梁、床身平面进行定位，不需要额外加工定位销孔，仅需通过内六角螺栓完成锁紧固定即可。滑块侧的安装板集成了拖链安装位与Z轴传感器的固定支架，改造时不需要额外设计传感器转接件，拖链的走线槽预留宽度可容纳主轴动力线、传感器信号线的同时布设，避免设备运行过程中出现线缆拉扯、磨损的问题。

　　从安装边界尺寸来看，整套组件组装完成后，横向导轨的总伸出长度适配600mm加工行程的小型木工铣床，纵向导轨的跨距可覆盖原设备主轴座的安装宽度，主轴安装位的中心高度与原设备的工作台面间距匹配，更换后不需要重新调整主轴的对刀基准，Z轴方向的运动行程保留原设备的有效加工深度，不会因为导向组件的更换压缩加工空间。功能特性层面，HGR20导轨的额定动载荷可满足小型木工主轴高速铣削时的受力需求，加工密度板、硬木、软金属等材料时，导向结构的刚性足够抵抗铣削过程中的侧向切削力，不会出现导轨形变导致的加工面刀纹不均问题。滑块内部的密封结构可阻挡木工加工过程中产生的木屑、粉尘进入滚道内部，延长日常维护的周期，不需要频繁拆解滑块清理内部杂物。

　　设计过程中充分考虑了DIY改造场景的加工便利性，所有新增的结构件都可通过普通桌面级FDM3D打印机完成制作，不需要高精度的机加工设备辅助，改造时仅需准备对应规格的内六角扳手、游标卡尺即可完成全部装配流程，装配过程中可通过导轨上的预紧调节螺钉调整滑块的运行阻尼，适配不同加工场景下的运动顺滑度需求，比如进行精细浮雕加工时可适当调大预紧量提升运动刚性，进行快速开料加工时可适当减小预紧量降低运动阻力。整套组件的运动路径经过同轴度校验，两根平行导轨的安装基准面共面度误差控制在0.02mm以内，运行过程中不会出现滑块卡滞、爬行的问题，X、Y轴的重复定位精度可控制在0.05mm以内，满足木工加工的精度要求。
