带悬挂机构的两轮自行车车架结构设计

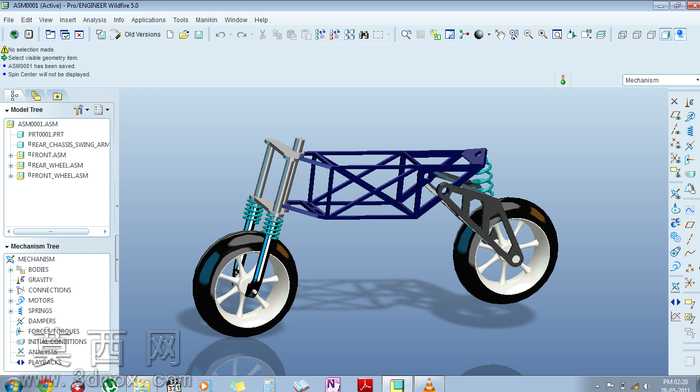

本作品为带悬挂减震机构的两轮自行车简化三维结构模型，建模过程依托三维机械设计软件完成，整体采用参数化建模思路搭建各部件结构，保证各零件尺寸匹配度与装配合理性。模型主体核心为空间桁架式车架结构，采用管材拼接的桁架构型，通过多段管材交叉焊接的结构形式，在保证车架整体结构强度的同时尽可能降低整体重量，桁架结构的受力传递路径清晰，能够将骑行过程中产生的载荷均匀分散到各管材构件上，避免局部应力集中问题。前悬挂部分采用伸缩套筒式前叉减震结构，建模时还原了前叉内外管的配合关系、减震弹簧的安装位结构，前叉与前轮轮毂、转向立管的连接结构均按照真实自行车的装配逻辑设计，保证转向动作的结构可行性。后悬挂部分设置了独立的减震弹簧构件，后平叉与车架主体通过铰接结构连接，减震弹簧两端分别铰接在车架尾部与后平叉对应位置，能够在车轮受到路面冲击时通过弹簧形变吸收震动能量，提升骑行过程的平顺性。车轮部分还原了轮毂、辐条、轮胎的基础结构，轮毂与轮轴的配合位、辐条的排布形式均参考常规自行车轮的设计逻辑，轮胎部分做了简化的环形结构处理，重点突出与悬挂机构的连接配合关系。整体建模过程中对各运动部件的铰接关系、运动间隙做了校验，保证前叉转向、后平叉绕铰接点摆动的动作不存在结构干涉，各部件的材质区分清晰，车架部分采用金属材质质感，减震弹簧、轮胎等部件分别对应弹簧钢、橡胶的材质属性，整体模型重点突出悬挂机构的结构原理与装配关系，清晰展示了带减震结构自行车的核心机械构造，能够直观呈现两轮代步车悬挂系统的设计逻辑与结构组成。
