计时赛专用空气动力学自行车结构设计

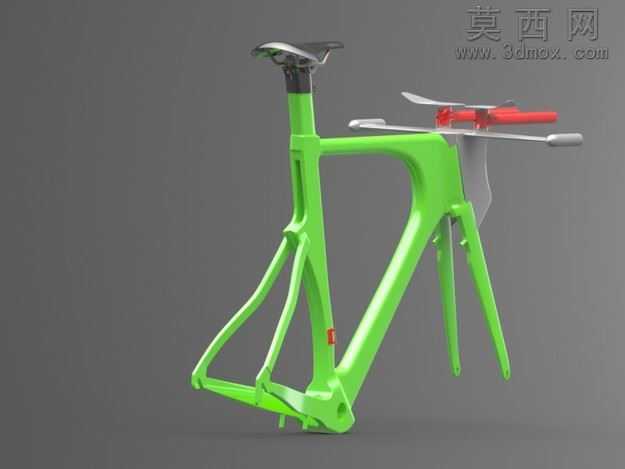

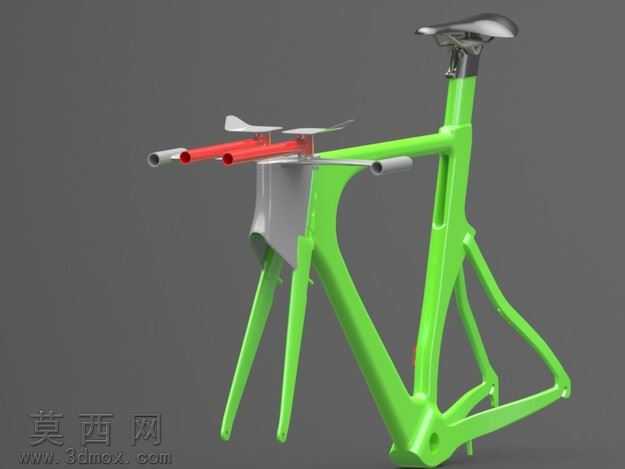

该作品为计时赛专用自行车的三维建模设计，整体围绕空气动力学优化与轻量化核心目标展开，在三维建模过程中，首先对计时赛场景下的骑行姿态进行数据化分析，确定车架、车把、鞍座等核心部件的相对位置关系，保证骑行过程中人体与车体形成低风阻的整体轮廓。建模阶段采用曲面建模与实体建模结合的方式，车架主体使用一体化流畅曲面构建，摒弃传统自行车的管材拼接结构，通过连续的曲面过渡消除部件衔接处的气流扰流区，车架截面采用翼型优化设计，在保证结构强度的前提下最大程度降低迎风面积与风阻系数。车把部分采用集成式休息把设计，将握位、肘托结构整合为一体，红色的握把段与灰色肘托形成清晰的功能分区，建模时对握持区域的曲面弧度进行人体工学优化，保证长时间计时赛骑行过程中的握持舒适度与姿态稳定性，同时把横末端的小尺寸副把结构兼顾了转向操控的灵活性。鞍座部分采用窄长型竞速设计，建模时对座面弧度进行贴合人体坐骨的曲面优化，座弓与座管的衔接结构采用隐藏式设计，进一步减少外露部件带来的风阻。材质渲染阶段，车架主体采用亮绿色哑光碳纤维材质表现，既体现碳纤维复合材料的轻量化属性，也通过高饱和度色彩提升视觉辨识度；金属部件如座弓、把端结构采用抛光金属材质，与车架主体形成材质对比，清晰展现不同部件的功能属性；灰色的肘托、导流结构采用磨砂工程塑料材质，还原实际使用中的防滑耐磨特性。结构设计上，车架后三角采用一体化成型结构，取消传统的后上叉、后下叉拼接焊缝，既提升结构整体刚性，也减少气流在车架尾部的涡流产生；车架前部预留的轮组安装位采用标准竞赛规格，可适配不同规格的封闭轮与高框轮组，满足不同赛场环境的使用需求；车把下方的灰色导流结构可引导气流平顺流向车架中下部，减少腿部区域的气流干扰。整体设计完全围绕计时赛的速度需求展开，每一处结构造型都经过风阻逻辑的推敲，在三维模型中完整还原了竞速自行车的空气动力学设计思路，同时兼顾了结构强度、人体工学与实际赛事的使用需求。
