高速水射流机用塑料喷嘴结构设计

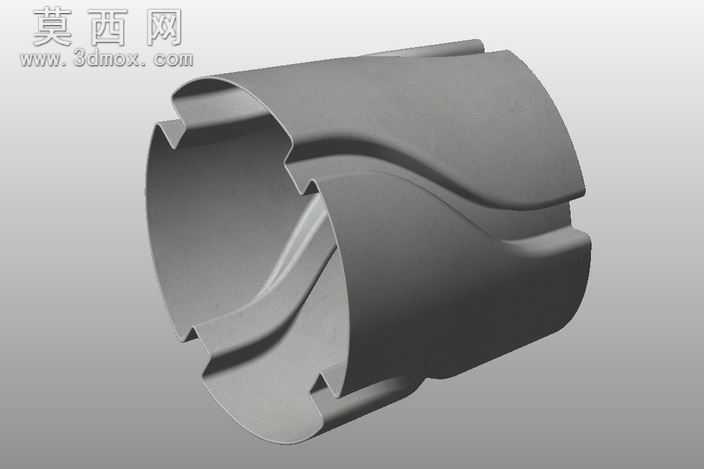

该塑料喷嘴采用三维参数化建模方式完成整体结构设计，建模过程中优先围绕流体增速的核心功能需求展开结构推演，首先确定喷嘴的筒状基础轮廓，针对高速水射流的流道走向做曲面优化，通过多段顺滑过渡的曲面构型减少流体在腔体内的阻力损耗。建模阶段对喷嘴端部的卡扣定位结构做了精细化特征处理，每一处卡接凸台的尺寸都经过参数化约束，保证和配套安装基座的装配公差符合使用要求，内壁的导流曲面采用曲率连续的建模逻辑，避免出现流道死角造成的紊流问题。材质设定上选用工程塑料的材质参数，渲染时还原塑料件的哑光磨砂质感，对曲面转折处的光影做了调整，清晰呈现内壁导流槽的走向和外壁的加强结构形态。结构设计上充分考虑塑料件的成型特性，所有壁厚保持均匀过渡，卡扣位置做了圆角应力释放处理，避免长期受流体冲击出现结构开裂，喷嘴的出口段做了收窄构型设计，配合内壁的螺旋导流结构，能够让通过的水流在喷出前形成稳定的旋流状态，进一步提升射流的初速度和集束性。设计过程中反复验证流道截面的变化比例，通过调整不同段的通径比值，平衡射流速度和压损之间的关系，同时兼顾塑料件注塑生产的脱模需求，所有结构特征都设置了合理的脱模斜度，外壁的凹凸结构既起到结构加强的作用，也能在安装时提供更好的握持摩擦力，整体结构在满足流体性能要求的前提下，尽可能简化了生产加工的工艺难度，适配高速水射流设备的长期使用工况。
