V2弹道导弹内部结构三维建模设计

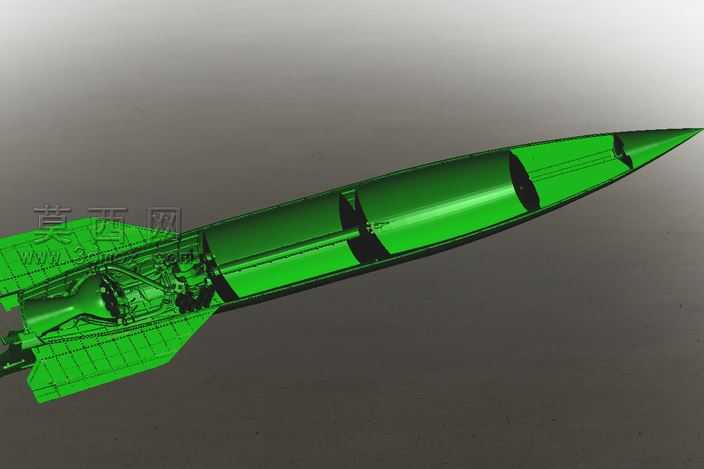

本作品为V2/A4弹道火箭的全结构三维建模成果，建模过程参考原始德国工程图纸完成精准复刻，重点还原了弹体从弹头到尾段的完整内部构造，解决了尾翼与弹身过渡段的曲面衔接精度问题，确保整体气动外形符合历史设计参数。建模阶段采用参数化草图绘制结合曲面放样的方式构建弹体主外形，首先绘制不同截面的弹体轮廓草图，通过引导线控制曲面的顺滑过渡，针对弹体内部的燃料舱段、制导舱段、动力舱段分别进行独立建模，还原了舱段之间的连接结构与分隔布局，尾翼部分采用薄壁结构建模，还原了翼面的翼型弧度与翼根的加强结构，同时对尾段的火箭发动机喷管、涡轮泵组、管路布局进行了细节还原，清晰呈现了V2火箭的动力系统排布逻辑。材质渲染阶段为弹体外壳赋予半透明绿色哑光材质，既可以直观展示内部结构布局，又保留了弹体的整体轮廓辨识度，内部不同舱段的结构件分别赋予金属、复合材料等差异化材质，通过光影调整突出结构的层次感，渲染视角选择侧视角度，完整呈现弹体的长度比例与内部结构的分布关系。设计过程中重点校准了弹体各段的尺寸比例，针对原始图纸中未明确标注的过渡曲面，通过气动外形的合理性推演完成曲面补全，确保模型既符合历史实物的外观特征，又具备合理的工程结构逻辑，可用于航天装备结构教学、早期弹道武器发展史研究、科普展示等场景，模型的内部结构可拆分查看，能够清晰展示V2火箭作为早期弹道导弹的典型构造特征，为相关领域的学习研究提供直观的三维参考。
