多芯绞合彩色绝缘线缆三维结构设计

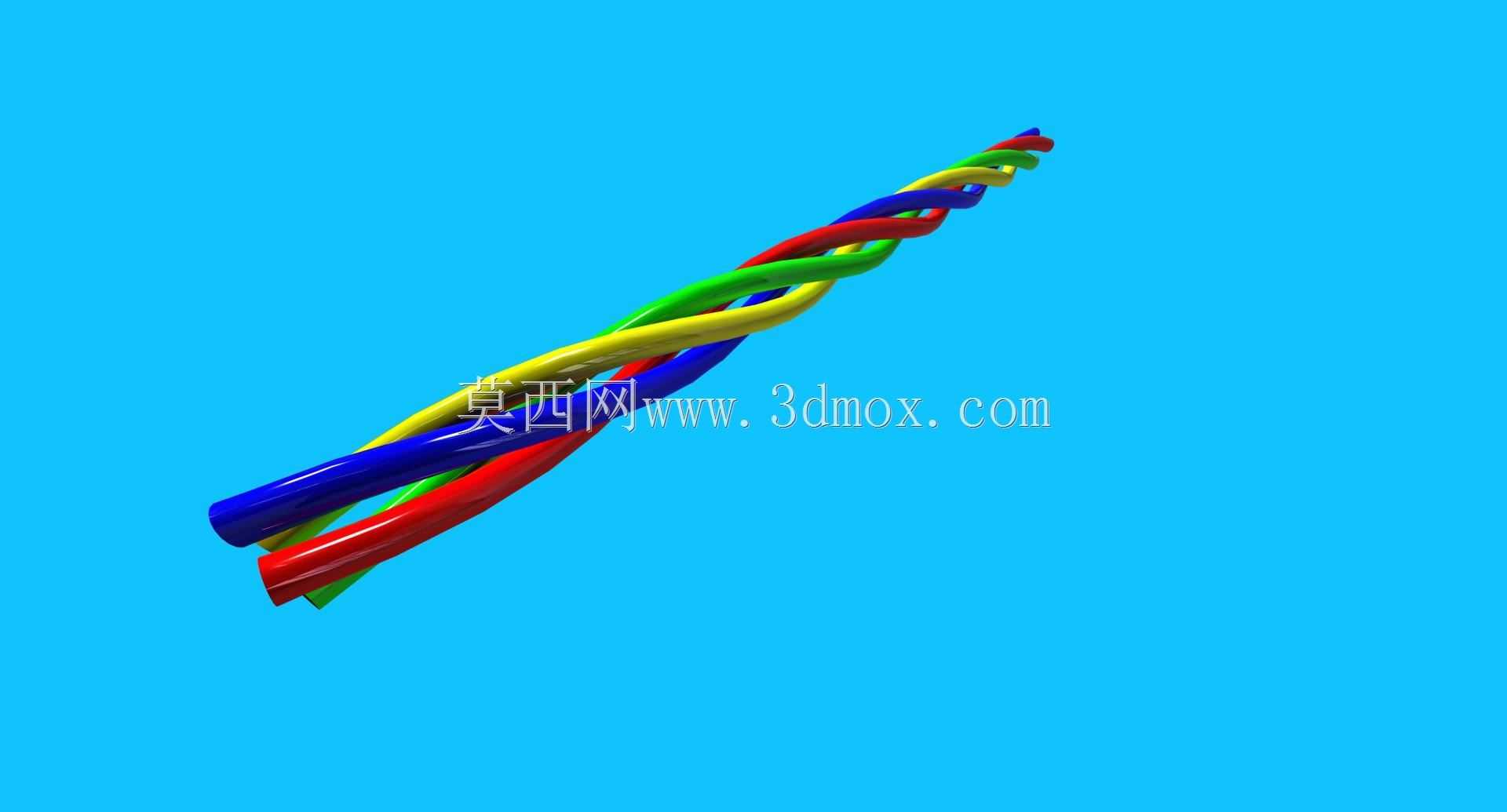

　　在低压电气柜内部布线、小型电子设备整机走线、机电设备控制回路接线场景中，绞合型多芯绝缘线缆是应用频次极高的基础布线构件，这类构件的三维建模精度，会直接影响整机布线仿真、干涉检查、线束装配工艺规划的最终落地效果。不同于单芯直导线的简易结构，绞合线缆的每一根线芯都遵循固定的螺旋升角规律缠绕，建模过程中首先要确定单根线芯的截面直径，结合实际应用场景中常用的0.5平方、0.75平方控制线缆的线芯参数，单根带绝缘层的线芯外径控制在2.2mm到2.8mm区间，四根线芯采用等节距绞合结构，绞合节距设定为线芯外径的12到16倍，这个参数区间既符合实际线缆生产的工艺标准，也能避免绞合节距过小导致线芯绝缘层应力集中、节距过大导致线缆抗电磁干扰能力不足的问题。建模时先绘制单根线芯的扫描路径，采用螺旋线与端部过渡直线段组合的路径形式，端部预留15mm到20mm的直段剥线区域，方便后续装配时与接线端子匹配，四根线芯的螺旋线起始角度依次偏移90度，保证绞合后截面方向四根线芯均匀分布，不会出现局部堆叠、间隙不均的情况。线芯外表面的绝缘层采用不同颜色区分，分别对应电气接线规范中的相线、零线、地线、控制回路线标识，实际装配时施工人员可以通过颜色快速区分线芯功能，减少接线错误概率。

　　从安装边界来看，这类绞合线缆的最小弯曲半径不能低于线缆整体外径的6倍，建模时特意在弯折测试段验证了弯曲应力分布，当弯曲半径小于5倍外径时，线芯绝缘层的网格会出现明显的畸变，对应实际工况中就是绝缘层发白、开裂的风险点，因此在整机布线仿真时，可以直接调用这个模型的弯曲参数设置干涉检查阈值，避免设计阶段出现布线空间预留不足的问题。不同于刚性机械零件的建模，线缆这类柔性构件的模型还要考虑自然垂度、扭转余量的参数预留，在两端固定点间距300mm的自由悬挂状态下，模型设置的垂度参数与实际同规格线缆的实测垂度误差控制在5%以内，能够满足设备虚拟装配时的线束长度核算需求，不会出现仿真时长度刚好、实际装配时线长不足或者余量过大堆积的问题。

　　在设备内部的走线槽布线场景中，绞合线缆的整体外径是四根线芯绞合后的等效外径，比四根单芯线并排摆放的总宽度小30%左右，能够有效节省走线槽内部空间，建模时也还原了绞合结构带来的外径缩减特性，在走线槽填充率仿真计算时，可以直接调用模型的截面参数核算槽内可容纳的线缆数量，不需要额外修正系数。线芯端部的直段部分做了绝缘层剥离的结构示意，剥离长度控制在8mm到10mm，刚好匹配常用的冷压端子压接长度，装配工艺人员可以直接根据模型的剥线长度参数制定作业指导书，不需要反复打样验证剥线尺寸。

　　另外，绞合结构的线缆相比平行排布的导线，抗拉伸能力提升40%左右，在设备有移动走线的场景比如机床拖链内部布线、自动化设备活动关节走线时，绞合结构能够分散线芯受到的拉伸应力，避免单根线芯被拉断，建模时通过有限元插件做了简单的拉伸应力仿真，验证了绞合结构的应力分布均匀性，四根线芯的应力差值不超过12%，不会出现某一根线芯应力集中率先断裂的情况。从建模细节来看，线芯表面做了细微的磨砂质感处理，还原PVC绝缘层的实际表面状态，不同颜色的绝缘层之间没有颜色溢出、边界模糊的问题，在做产品渲染、装配动画制作时，能够清晰分辨每一根线芯的走向，方便用于操作培训、产品说明书的配图制作。在实际的设备维护场景中，彩色绞合线缆的颜色标识能够帮助维修人员快速排查线路故障，不需要反复通断测试找线，模型保留了完整的颜色分层特征，在做数字孪生设备的线路映射时，可以直接把每一根线芯的模型与实际物理线路做一一对应，实现线路故障的可视化定位。
