改进款虎本K1气枪结构三维建模设计

　　在民用休闲射击运动、户外竞技射击训练以及影视道具制作的场景中，气动枪械的结构合理性与性能稳定性直接决定了使用体验与场景适配性，本次针对虎本K1的结构改进建模，核心围绕早期版本存在的密封失效问题展开，同时兼顾原始版本的外形还原度与实际使用的人机工程表现。从实际用途来看，该结构模型可用于气动枪械的结构原理教学、休闲射击器材的结构优化验证，也可作为仿真道具的结构参考，帮助从业者快速理解高压气动发射装置的气路布局与受力传递逻辑。

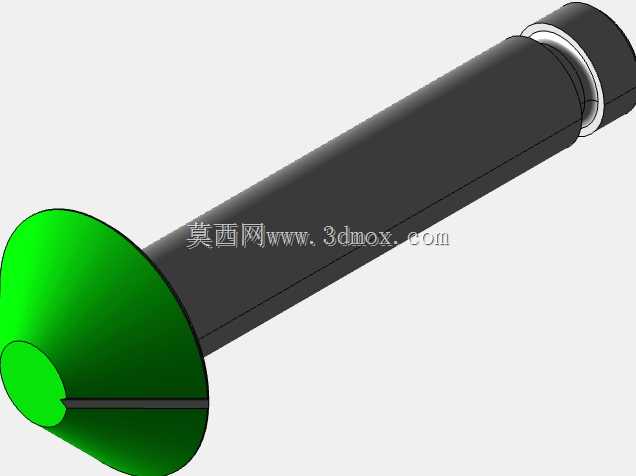

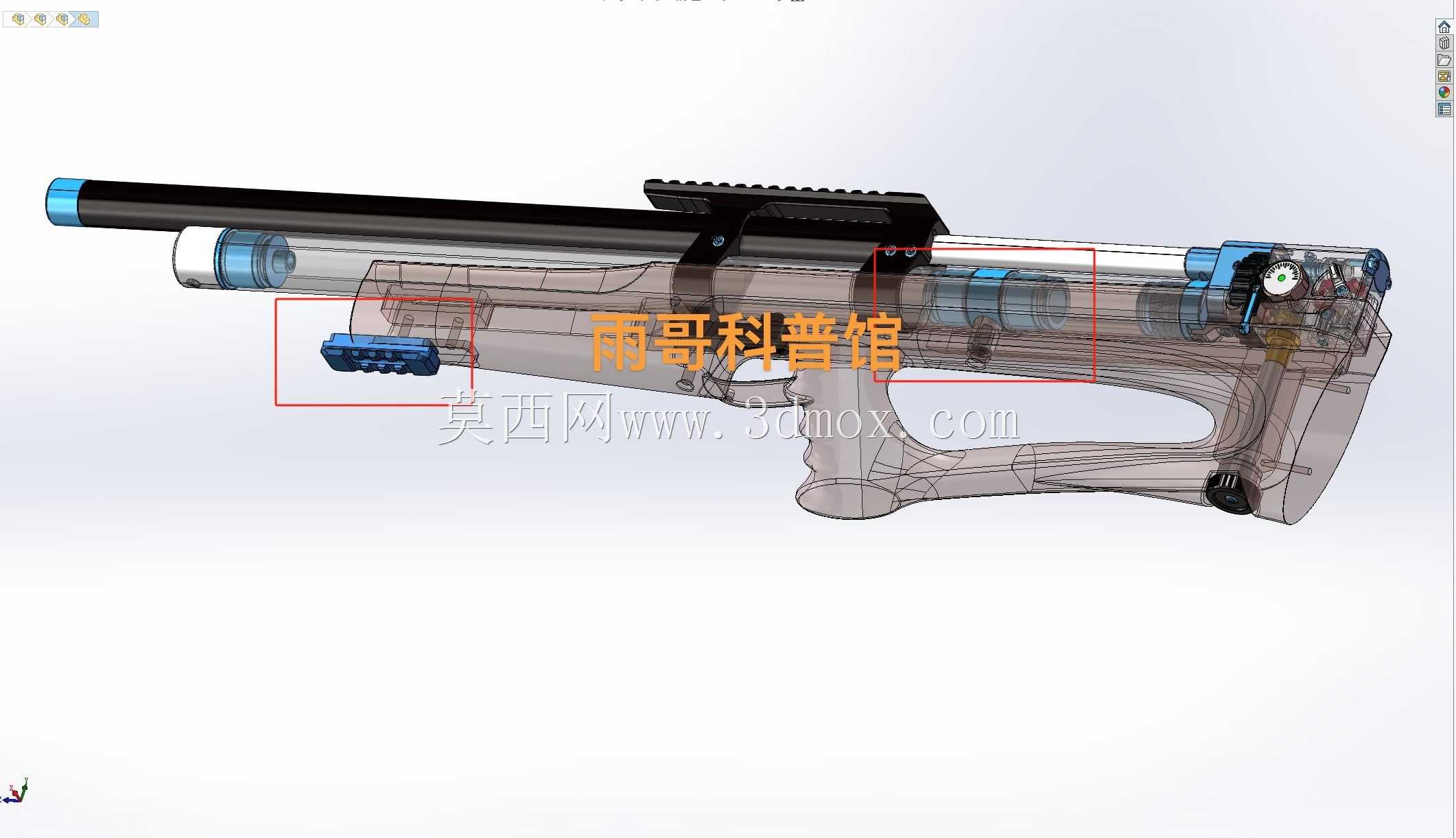

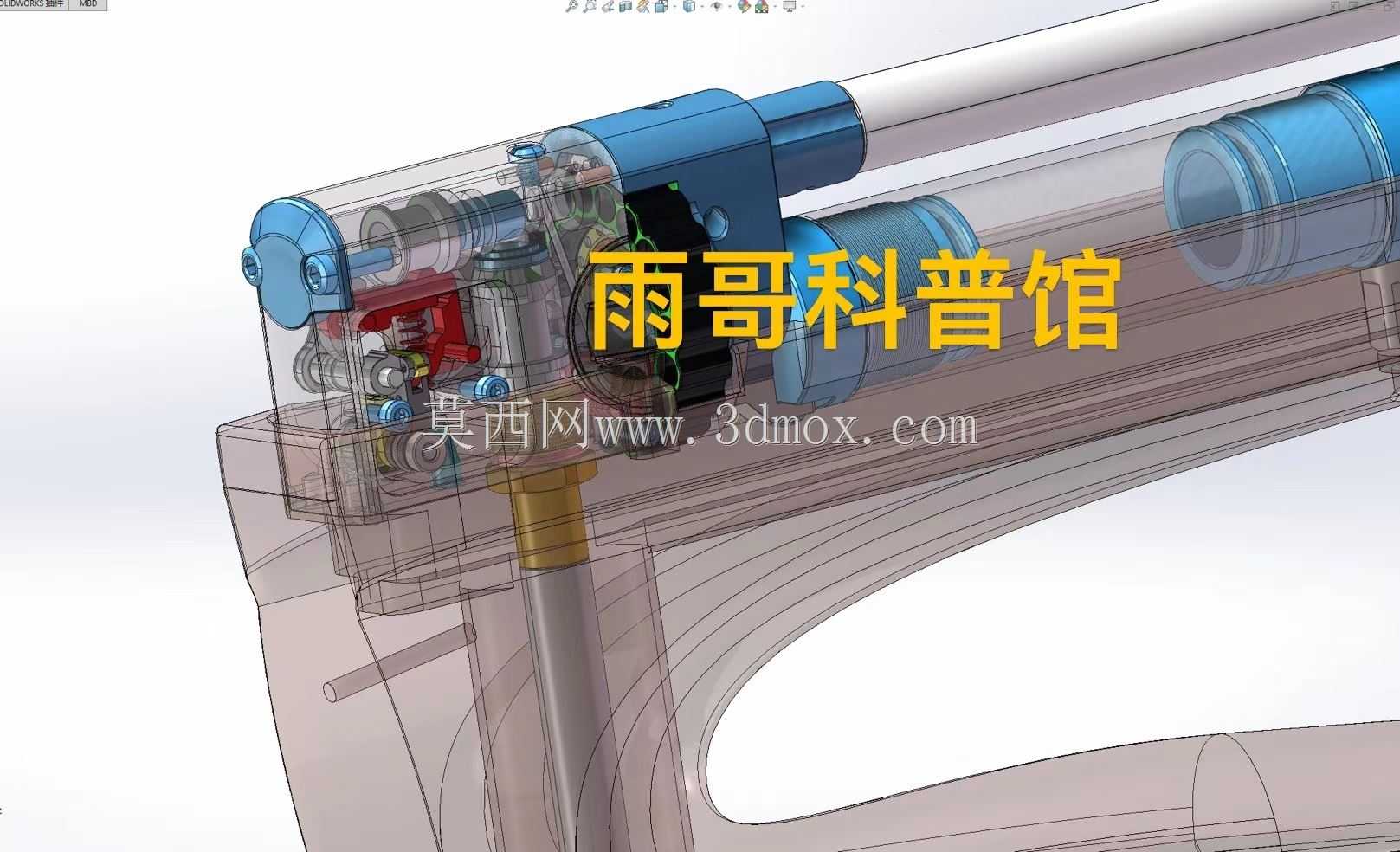

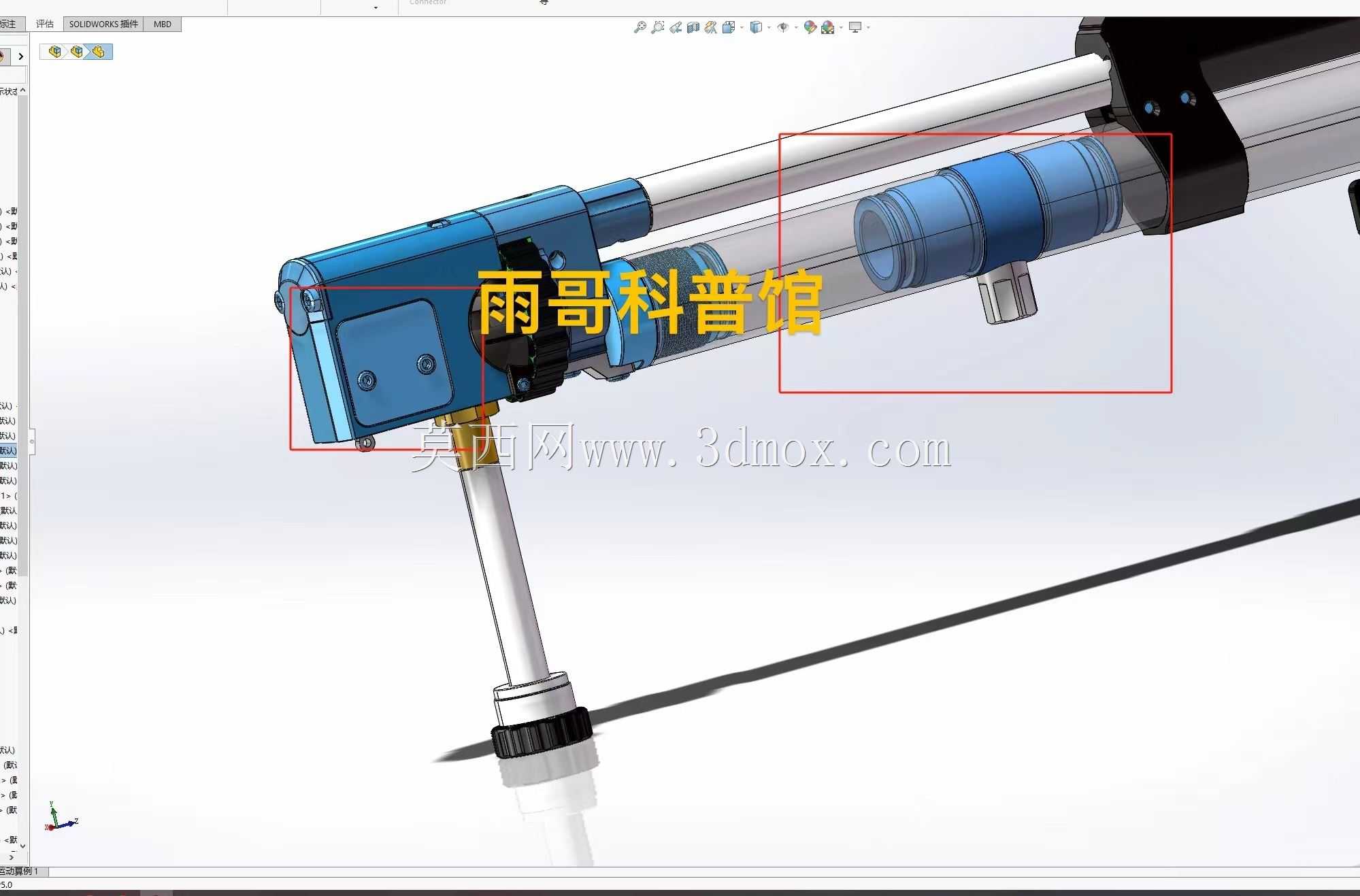

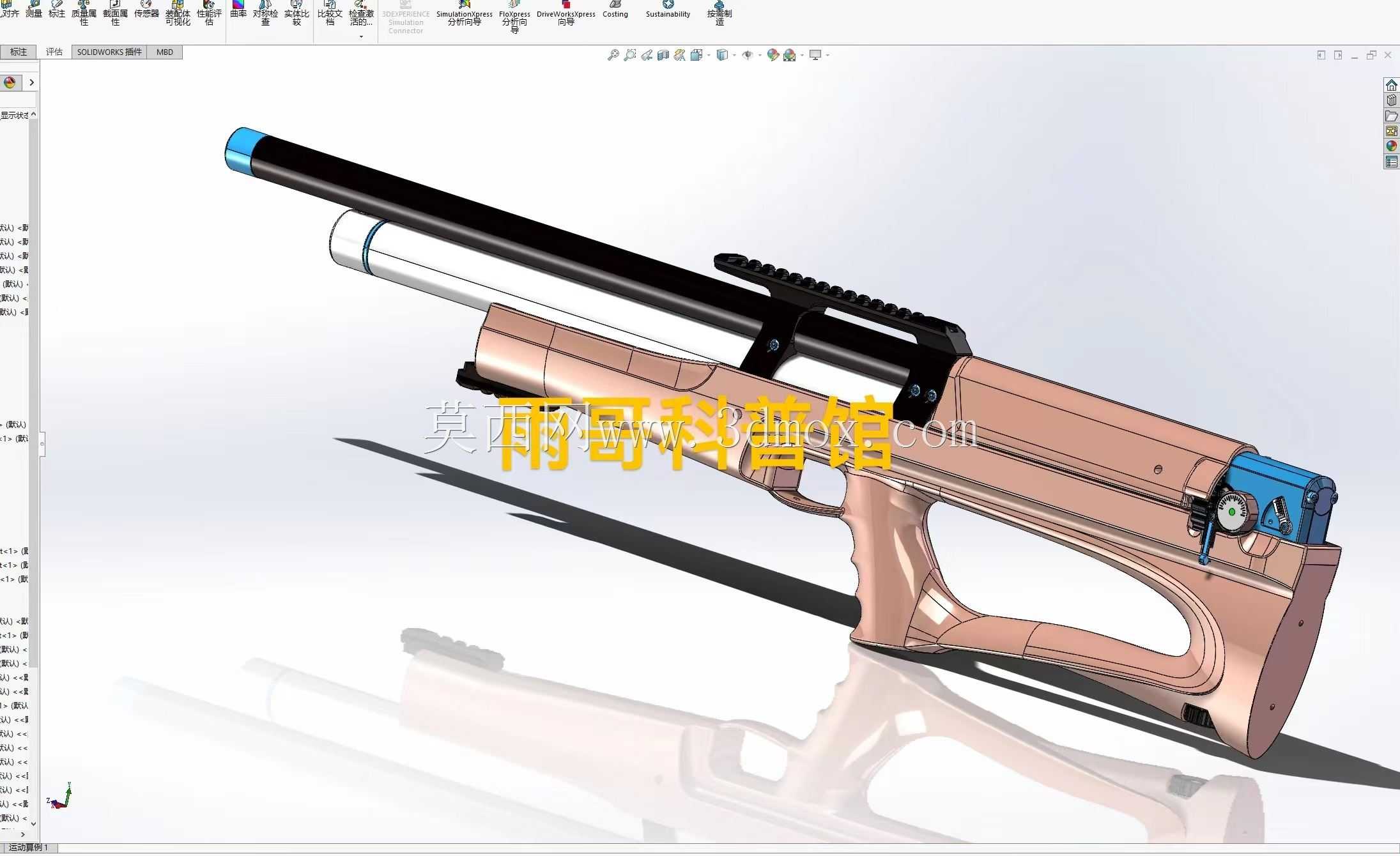

　　设计过程中首先梳理了早期版本的气路走向问题，原结构中呼吸阀端口的缺失导致气室充放气过程中存在压力波动，长期使用后密封件受交变压力冲击容易出现形变漏气，因此在改进设计中新增了独立的呼吸阀端口结构，将气室的压力平衡通道与主充放气路分离，降低密封件的受力频次，同时在护板位置增加了定位安装结构，解决原结构护板与枪身主体连接间隙过大、长期握持后出现松动位移的问题。从外形尺寸与安装边界来看，整枪长度控制在820mm范围内，枪管部分外径16mm，前端采用10mm长度的蓝色密封端盖结构，枪身主体握持区域的宽度为42mm，适配成年使用者的手掌握持尺寸，握把部分采用镂空流线型设计，在保证结构强度的前提下降低整体重量，整枪不含气瓶的重量控制在2.1kg左右，避免长时间握持产生的疲劳感。

　　枪身上方设置了标准宽度的皮卡汀尼导轨，导轨长度120mm，可适配常规的瞄准镜、激光指示器等战术附件，导轨安装位置与枪管轴线的高度差为28mm，保证瞄准基线与枪管的平行度误差控制在0.2mm以内，减少射击时的瞄准偏差。气室部分采用同轴布局设计，与枪管保持同轴线安装，降低发射时的枪管跳动，尾部的调压结构采用外露式调节旋钮，旋钮直径18mm，表面设置防滑滚花，无需额外工具即可完成输出压力的微调，调压范围覆盖7-16MPa，适配不同重量弹丸的发射需求。密封结构全部采用径向密封设计，所有气路连接位置的密封槽深度公差控制在±0.02mm，密封件压缩量设置在18%-22%的合理区间，既保证密封性能，又避免密封件过度压缩导致的过早老化。

　　扳机部分采用两道火结构设计，扳机行程分为5mm的预压行程与2mm的击发行程，扳机力可调范围在10N-25N之间，适配不同使用习惯的操作者需求。枪身主体的连接结构全部采用内六角螺丝定位，螺丝孔位全部做沉头处理，保证外表面无突出结构，护板与枪身的贴合面设置了0.1mm的定位止口，装配后间隙均匀，无错位凸起问题。建模过程中所有运动部件都做了干涉检查，扳机连杆、击锤、气阀顶杆的运动行程内无结构干涉，零件的最小壁厚控制在2.5mm以上，保证6061铝合金加工后的结构强度，受力集中的击锤位置采用局部加厚设计，厚度达到8mm，可承受长期击发的冲击载荷。气路内壁的粗糙度要求控制在Ra1.6以下，减少气体流动过程中的压力损失，提升发射初速的稳定性，所有棱角位置都做了R0.5的圆角处理，避免加工与装配过程中划伤密封件或操作者。
