M42外螺纹连接式起重吊钩结构设计

　　在车间重型物料转运、设备安装就位、工装夹具吊装等日常作业场景里，螺纹连接式吊钩是出现频率极高的末端吊具，和传统卸扣、焊接吊耳相比，它的拆装效率更高，不需要额外准备销轴、锁片这类零散配件，只要对应安装基座上预制好匹配的内螺纹孔，徒手拧入后再用扳手稍加紧固就能完成装配，特别适合需要频繁更换吊点位置的临时吊装作业。这次建模的M42螺纹挂钩，整体采用一体式锻造流线型结构，没有拼接焊缝，从受力根源上规避了焊接缺陷带来的应力集中风险，钩身的弯曲段做了等强度过渡设计，曲率半径沿着载荷传递路径逐步变化，不会出现直角转折带来的应力突变点，就算承受额定范围内的偏载载荷，应力分布也能保持相对均匀，不会在局部位置出现过载屈服的问题。

　　从安装边界来看，这款挂钩的连接端采用标准M42外螺纹设计，螺纹段长度经过实际吊装工况校核，既保证拧入基座后有足够的啮合牙数来承受轴向拉力，又不会因为螺纹过长导致安装后钩身出现不必要的悬伸量，避免吊装过程中钩身因为悬伸过长产生附加弯矩。安装时需要注意，配套的内螺纹基座必须保证螺纹公差匹配，安装面要和螺纹轴线保持垂直，不能出现倾斜安装的情况，否则螺纹啮合时会出现局部牙型受力过大的问题，长期使用容易出现螺纹滑牙、断裂的隐患。钩头的开口尺寸经过优化，既能顺利挂入常见的吊装带吊环、钢丝绳索具的卸扣轴，又不会因为开口过大导致索具在吊装过程中意外滑脱，钩尖位置做了向上的防脱翘边，就算作业过程中索具出现小幅晃动，也不会直接从钩口滑出。

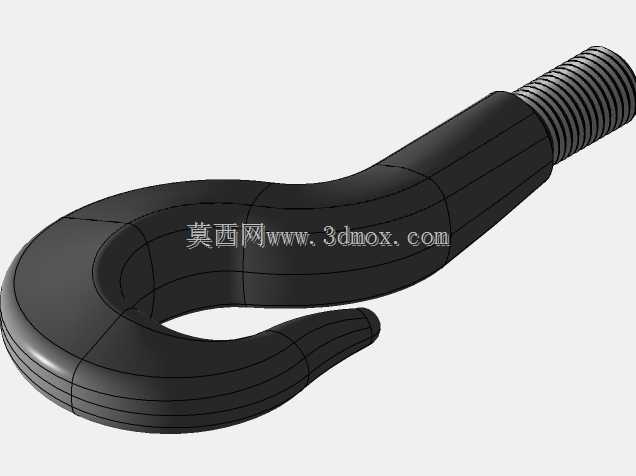

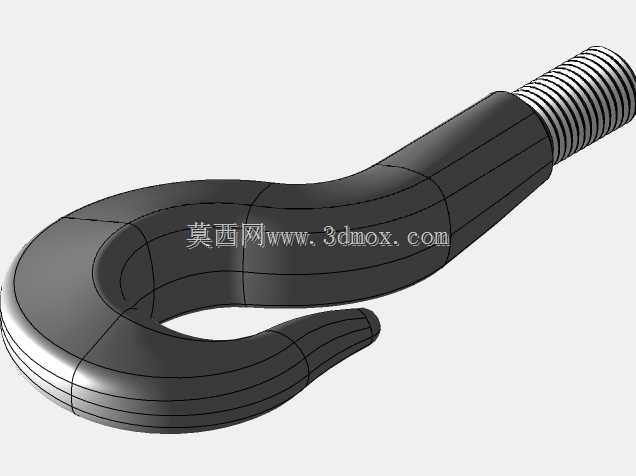

　　建模过程中采用线框轮廓驱动的实体生成思路，先沿着钩身的受力中心线搭建三维空间曲线，再以这条曲线为路径，逐段调整截面的形状和尺寸：螺纹连接段采用圆形截面，和螺纹公称尺寸保持匹配；过渡段截面逐步从圆形过渡到带圆角的扁形截面，既保证足够的抗弯截面模量，又能适当减轻钩身自重；钩头弯曲段的截面尺寸根据载荷分布逐步变化，在钩身和钩尖衔接的位置适当加厚，抵消这个位置因为开口带来的强度削弱。整个建模过程没有套用现有标准吊钩的现成参数，而是结合日常车间吊装的实际使用习惯调整了各段比例，比如缩短了螺纹段和钩身之间的过渡颈部长度，让吊装时的载荷作用点更靠近安装基座，降低基座承受的倾覆力矩；钩身的弯曲弧度比标准吊钩稍大，挂入大直径吊装带的时候不会出现索具被卡压在钩身内侧的情况，摘挂索具的时候更加顺畅。

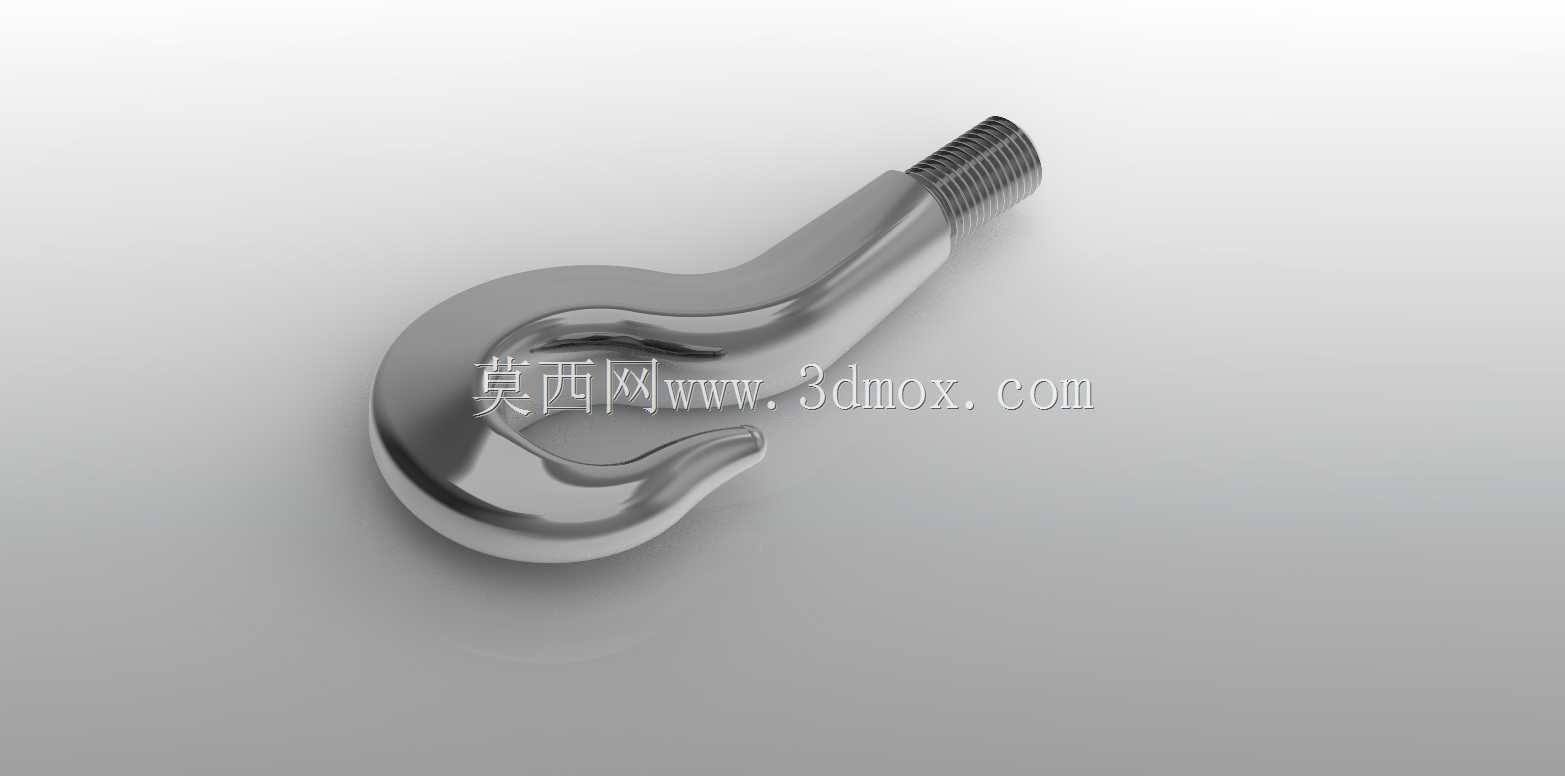

　　实际使用场景中，这类螺纹挂钩常被安装在电动葫芦的吊钩横梁、龙门架的移动吊点、专用工装的吊装端面，用来吊运中小型的模具、加工件、组装部件，相比带安全舌片的成品吊钩，这种一体式结构没有额外的活动零件，不会因为车间内的切削、粉尘堆积导致活动部件卡滞，日常维护只需要定期检查螺纹磨损情况和钩身是否有裂纹即可，维护成本极低。需要注意的是，这款挂钩没有遵循ISO或其他行业标准吊钩的尺寸参数，使用前必须根据实际吊装的载荷重量做强度校核，不能直接套用标准M42吊钩的额定载荷值，使用时也要避免长时间承受超过设计阈值的冲击载荷，防止钩身出现塑性变形。建模时特意还原了金属锻造件的表面质感，钩身的过渡圆角都做了圆滑处理，没有尖锐的棱角，既符合实际五金件的加工工艺要求，也能避免吊装作业时尖锐棱角割伤吊装带、钢丝绳这类柔性索具，延长索具的使用寿命。
