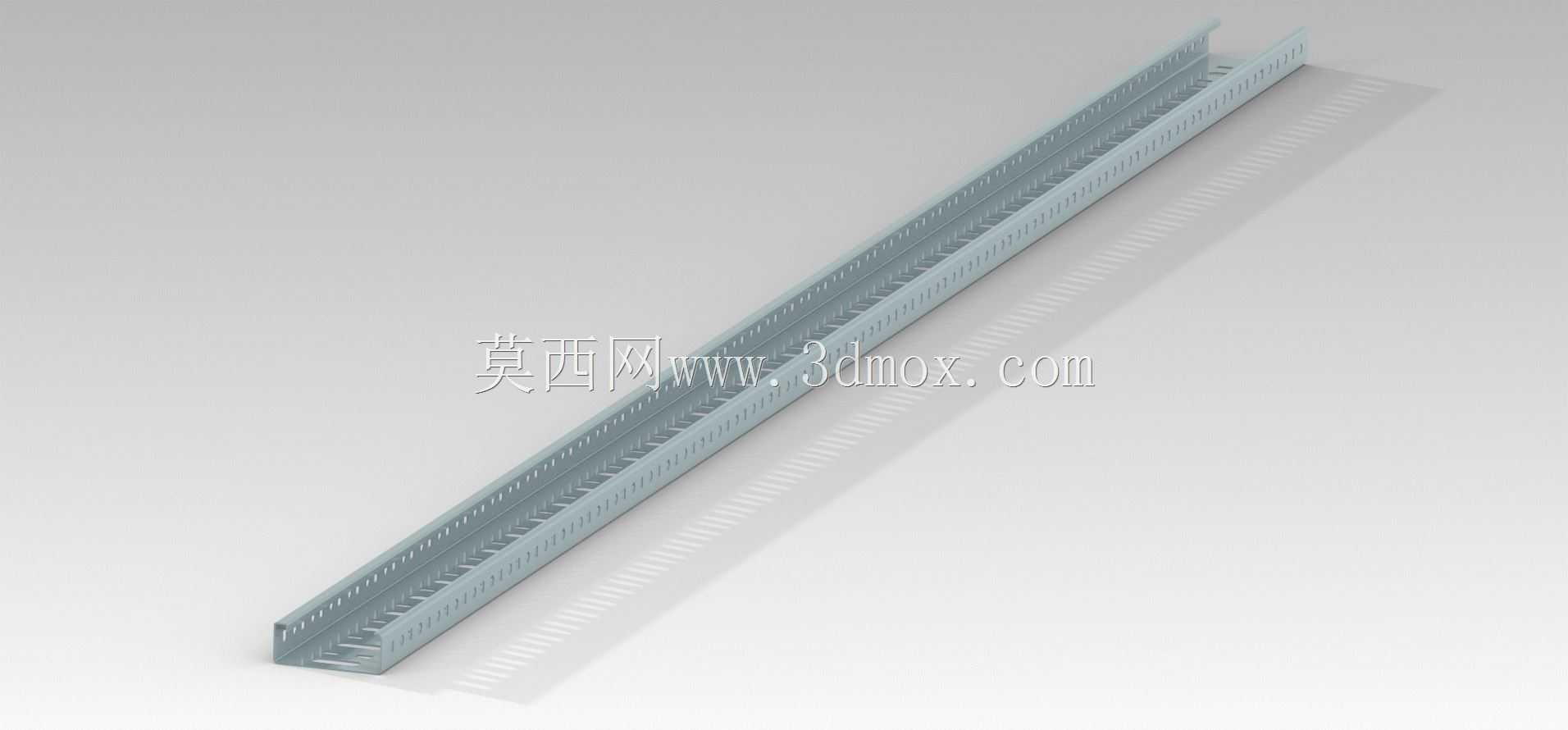

2500mm长钣金电缆布线走线槽

　　这款长条形钣金走线构件，主要面向工业电气柜、自动化生产线桥架、大型设备内部布线场景使用，核心作用是规整梳理动力电缆、控制信号线的排布路径，避免线缆散乱拖拽造成绝缘层磨损、信号干扰，同时给后期线路检修、回路扩容提供清晰的走线边界。从结构设计来看，构件采用U型开口槽体结构，槽体两侧壁均匀排布细密的出线齿孔，齿孔间距经过适配常规线缆直径的测算，单根4-16mm直径的控制电缆、动力线都可以从对应齿位掰开出线口引出，不需要额外在槽体上钻孔切割，现场布线时可以根据每一个接线端子的实际位置灵活选择出线点，大幅减少现场二次加工的工作量。

　　槽体整体长度设定为2500mm，刚好匹配常规工业铝型材框架、电控柜安装梁的标准模数，安装时可以根据实际布线长度用普通钣金剪、角磨机直接截断，不需要特殊加工设备，截断后的断面只需要简单打磨毛边就可以直接拼接使用，槽体两端预留了0.5mm的拼接错位余量，多段槽体对接时可以直接嵌合对齐，不需要额外的转接连接件。槽体的底板厚度经过承重测算，在满铺直径10mm电缆的情况下，每米槽体的承重可以达到15kg，不会出现底板下弯变形的情况，底板上每隔200mm预制了4.2mm的安装沉孔，适配M4自攻螺丝、抽芯铆钉的安装尺寸，可以直接固定在型材安装面、电控柜背板、墙面走线支架上，沉孔设计可以让螺丝头完全埋入槽体底板平面，不会凸起刮伤线缆外皮。

　　两侧的出线齿采用圆角过渡设计，所有齿边都做了0.3mm的倒钝处理，没有尖锐的钣金冲切毛边，线缆从齿位引出时不会被毛刺割破绝缘层，避免出现线路短路、漏电的安全隐患。槽体的开口宽度和内部深度做了适配性匹配，内部净宽40mm、净深25mm的空间，可以同时容纳12根直径6mm的控制电缆，或者4根直径12mm的动力电缆，槽内空间预留了30%的扩容余量，后期增加回路时不需要更换更大规格的槽体，直接在空余位置布放新线缆即可。在设计建模过程中，重点对钣金折弯的回弹量做了参数补偿，槽体两侧壁的折弯角度控制在89度，抵消铝合金钣金折弯后的回弹变形，保证批量生产时每一段槽体的侧壁垂直度一致，拼接时不会出现侧壁错位、缝隙过大的问题。齿孔的冲切间隙设定为0.08mm，保证冲切后的齿形边缘光滑无毛刺，不需要后续人工去毛刺工序，降低生产加工的成本。槽体表面采用静电喷塑处理，建模时预留了0.1mm的喷塑层厚度余量，保证喷塑后的槽体内部尺寸、安装孔位不会因为涂层厚度出现装配偏差。

　　实际安装使用时，这款走线槽可以适配多种布线场景：在自动化生产线的型材框架上安装时，可以沿着型材的走线槽位直接固定，将设备的动力线、传感器信号线、通讯线分层布放在槽内，不同类型的线缆之间可以加装分隔板（槽体内壁预留了分隔板插槽位），避免动力线的电磁干扰影响通讯、传感器信号的稳定性；在低压配电柜内安装时，可以沿着柜内的安装梁排布，将柜内断路器、接触器、PLC模块的接线统一梳理进槽内，让柜内布线整齐规范，符合电气施工的验收标准；在大型设备的外部走线场景中，槽体可以搭配配套的盖板使用，盖板和槽体采用卡扣式连接，扣合后可以完全覆盖槽体开口，避免灰尘、切削液、水渍进入槽内腐蚀线缆，提升线缆的使用寿命。建模过程中对所有的安装配合尺寸都做了公差校验，安装孔的孔位偏差控制在0.1mm以内，相邻两段槽体拼接时的端面缝隙不超过0.2mm，出线齿的位置偏差不超过0.05mm，保证现场安装时不需要反复调整孔位、修磨槽体，就可以快速完成装配。槽体的折弯圆角设定为R0.8mm，匹配铝合金钣金的最小折弯半径，避免折弯时出现材料开裂的问题，同时保证槽体的棱角处不会过于尖锐，安装施工时不会划伤操作人员。
