蜗轮蜗杆反向传动减速机结构模型

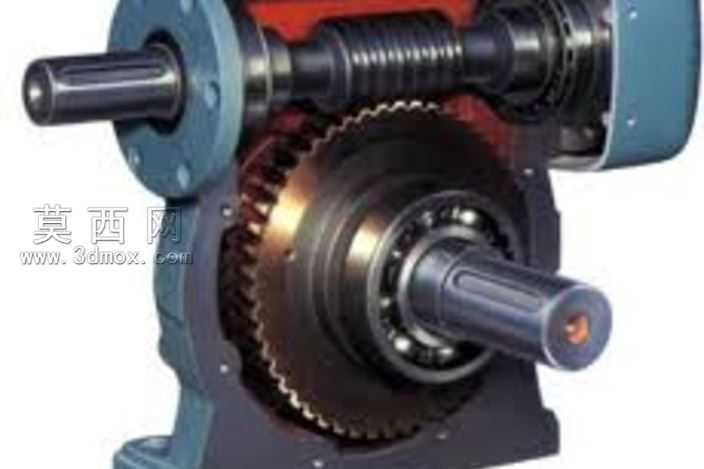

本模型为蜗轮蜗杆结构的反向传动减速机三维设计作品，建模过程严格遵循机械传动设计规范，在三维建模软件中完成全参数化结构搭建，完整还原了减速机内部的核心传动组件与外部壳体结构。模型首先完成输入轴与蜗杆的同轴结构建模，蜗杆齿形采用阿基米德蜗杆标准参数绘制，齿面螺旋升角、齿距等参数完全匹配反向传动的设计需求，保证与蜗轮啮合时可实现输入输出轴的垂直交错传动，且输出转向与常规蜗杆减速机相反。建模过程中对蜗轮的齿圈结构做了精细化处理，蜗轮轮齿采用与蜗杆参数匹配的渐开线齿形，齿厚、齿顶高系数均按照传动比要求设定，同时还原了蜗轮与输出轴的过盈配合结构、轴承安装位的定位台阶，保证装配逻辑与实际生产要求一致。两侧的支撑轴承采用深沟球轴承标准结构建模，完整绘制了轴承内圈、外圈、滚动体、保持架的细节结构，还原了轴承在壳体与轴系之间的定位装配关系，清晰展现轴系的回转支撑逻辑。外部壳体采用剖视视角的建模处理，半开放的壳体结构可直观展示内部传动链的布局，壳体上的安装法兰、连接螺栓孔、输入输出轴的伸出端密封位都按照通用减速机的安装标准做了参数化设计，法兰端的安装孔位、止口尺寸均符合行业通用安装规范。材质渲染阶段，金属轴类部件赋予调质钢的金属质感材质，表面做了细微的磨削纹理处理，还原机械加工后的表面质感；蜗轮齿圈赋予铜合金材质，匹配实际减速机中蜗轮常用的耐磨铜材属性；壳体部分赋予铸铁哑光材质，表面做了细微的铸造纹理与漆面质感，轴承滚动体赋予高亮轴承钢材质，不同部件的材质区分清晰，可直观分辨各组件的功能属性。设计思路上，本模型重点突出反向传动的结构特点，通过完整的啮合结构展示，清晰呈现蜗杆驱动蜗轮时的反向回转逻辑，可用于机械原理教学、减速机结构认知、非标传动方案选型参考，所有结构均按照实际工业减速机的设计逻辑搭建，无冗余结构，各部件之间的装配间隙、配合关系都经过干涉检查，符合实际生产中的装配要求，能够直观展现蜗轮蜗杆减速机的核心传动原理与反向传动的结构实现方式。
